Система рідинного охолодження компресорної установки

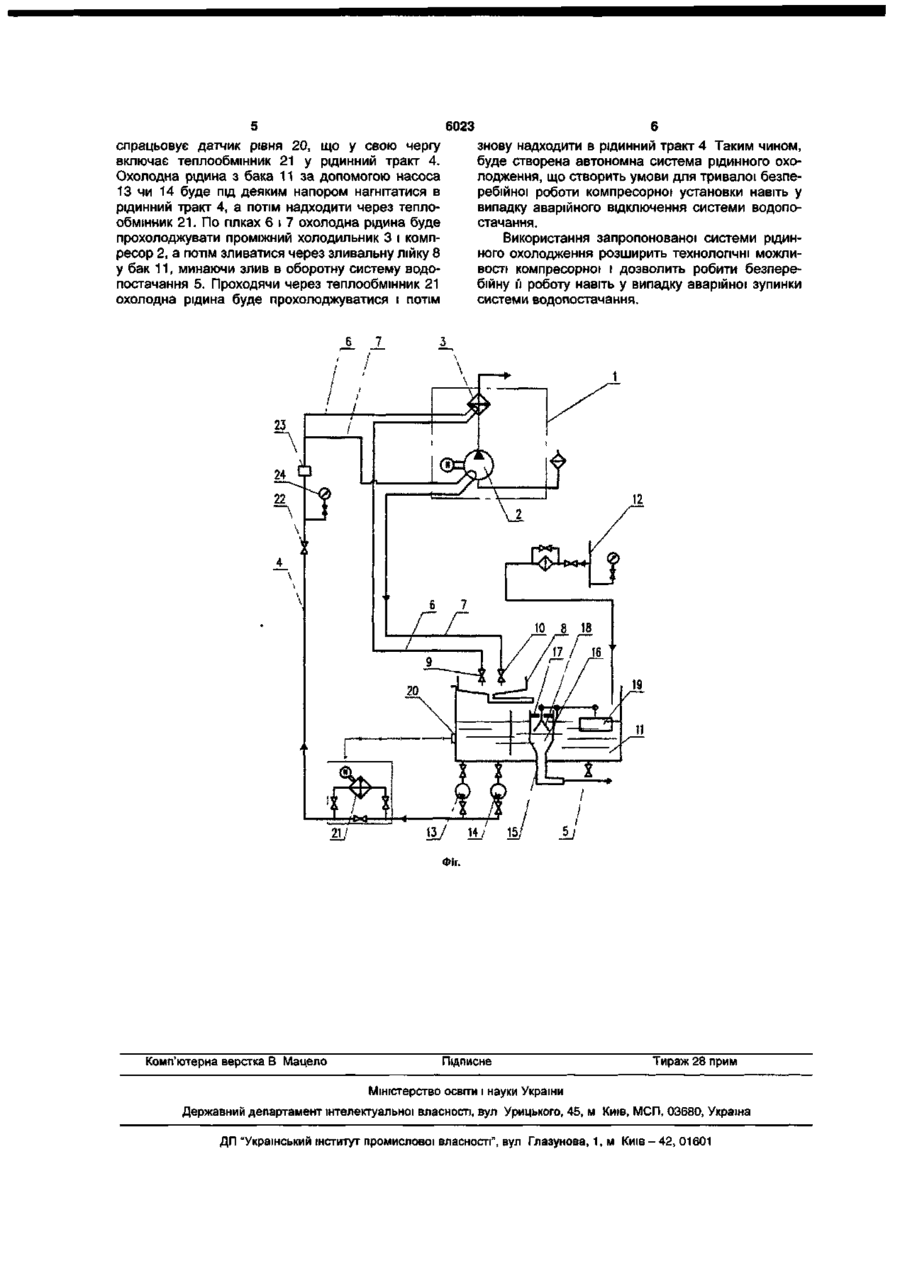

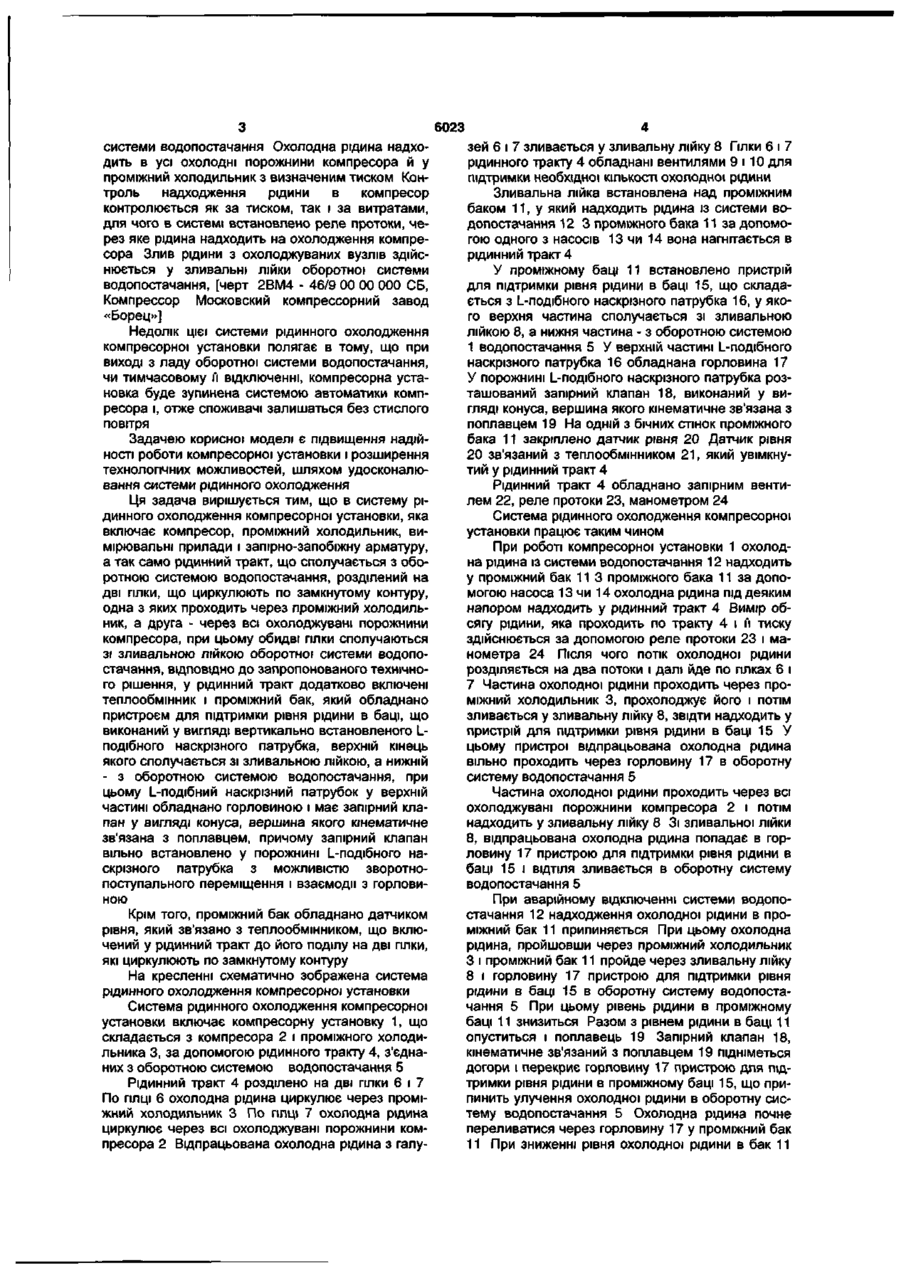

1. Система рідинного охолодження компресорної установки, що включає компресор, проміжний холодильник, вимірювальні прилади і запірнозапобіжну арматуру, а також рідинний тракт, що сполучений з оборотною системою водопостачання і розділений на дві гілки, які циркулюють по замкнутому контуру, одна з яких проходить через проміжний холодильник, а інша - через всі охолодні порожнини компресора, при цьому обидві гілки сполучені зі зливальною лійкою оборотної системи водопостачання, яка відрізняється тим, що в рідинний тракт додатково включені теплообмінник і проміжний бак, який обладнано пристроєм для підтримання у ньому рівня рідини, виконаний у вигляді вертикально встановленого L-подібного наскрізного патрубка, верхній кінець якого сполучений зі зливальною лійкою, а нижній - з оборотною системою водопостачання, при цьому Lподібний наскрізний патрубок у верхній частині обладнано горловиною і запірним клапаном у вигляді конуса, вершина якого кінематично зв'язана з поплавцем, причому запірний клапан вільно встановлено у порожнині L-подібного наскрізного патрубка з можливістю зворотно-поступального переміщення і взаємодії з горловиною. 2. Система рідинного охолодження компресорної установки за п. 1, яка відрізняється тим, що проміжний бак обладнано датчиком рівня, кінематично зв'язаним з теплообмінником. 3. Система рідинного охолодження компресорної установки за п. 1, яка відрізняється тим, що теплообмінник включено у рідинний тракт до його поділу на дві гілки, які циркулюють по замкнутому контуру. Корисна модель належить до компресоробудування і стосується охолодження компресорів. Процес стиску повітря в компресорі супроводжується значним підвищенням температури, яка при високому ступені стиснення може досягти надмірно великого значення, що погіршить роботу машини і може призвести до аварії. З метою створення умов для нормальної роботи компресора необхідно штучно прохолоджувати стисле повітря. У стаціонарних компресорних станціях з великою витратою охолодної води застосовується циркуляційна система водяного охолодження. При цій системі охолодна вода насосною установкою подається в компресори і під час виходу з неї направляється в охолодні пристрої, після яких знову повертається на охолодження компресорів і холодильників. У випадку аварійного відключення системи водяного охолодження температура повітря в компресорі досягає значення, при якому мастило втрачає свої змазувальні властивості, що призво дить до швидкого зношування частин компресора, а отже і виходу його з ладу. Тому при відключенні системи оборотного водопостачання необхідно відразу ж відключити і компресорну установку. СО О4 CD (0 Відома система рідинного охолодження компресора шляхом циркуляції. При цьому, витрата охолодної рідини підтримується у визначеному діапазоні за допомогою електроконтактного монометра. [Г.Р. Рейнер «Автоматизация воздушных поршневых компрессорних установок», 1963г., стр.80, рис.41]. За найближчий аналог прийнята система piдинного охолодження компресорної установки, що складається з компресора, проміжного холодильника, вимірювальних приладів, запірно-запобіжної арматури і рідинного тракту. Рідинний тракт розділено на дві гілки, що циркулюють на замкнутому контуру, одна з яких проходить через проміжний холодильник, а друга - через всі охолоджувані порожнини компресора. Обидві гілки рідинного тракту сполучаються зі зливальною лійкою оборотної ^ С ^ f Jj^ ST ^ 6023 системи водопостачання Охолодна рідина надходить в усі охолодні порожнини компресора й у проміжний холодильник з визначеним тиском Контроль надходження рідини в компресор контролюється як за тиском, так і за витратами, для чого в систем» встановлено реле протоки, через яке рідина надходить на охолодження компресора Злив рідини з охолоджуваних вузлів здійснюється у зливальні лійки оборотної системи водопостачання, [черт 2ВМ4 - 46/9 00 00 000 СБ, Компрессор Московский компрессорний завод «Борец»] Недолік цієї системи рідинного охолодження компресорної установки полягає в тому, що при виході з ладу оборотної системи водопостачання, чи тимчасовому ґі відключенні, компресорна установка буде зупинена системою автоматики компресора і, отже споживачі залишаться без стислого повітря Задачею корисної моделі є підвищення надійності роботи компресорної установки і розширення технологічних можливостей, шляхом удосконалювання системи рідинного охолодження Ця задача вирішується тим, що в систему рідинного охолодження компресорної установки, яка включає компресор, проміжний холодильник, вимірювальні прилади і запірно-запобіжну арматуру, а так само рідинний тракт, що сполучається з оборотною системою водопостачання, розділений на дві гілки, що циркулюють по замкнутому контуру, одна з яких проходить через проміжний холодильник, а друга - через всі охолоджувані порожнини компресора, при цьому обидві гілки сполучаються зі зливальною лійкою оборотної системи водопостачання, ВІДПОВІДНО до запропонованого технічного рішення, у рідинний тракт додатково включені теплообмінник і проміжний бак, який обладнано пристроєм для підтримки рівня рідини в баці, що виконаний у вигляді вертикально встановленого Lподібного наскрізного патрубка, верхній кінець якого сполучається зі зливальною лійкою, а нижній - з оборотною системою водопостачання, при цьому L-подібний наскрізний патрубок у верхній частині обладнано горловиною і має запірний клапан у вигляді конуса, вершина якого кінематичне зв'язана з поплавцем, причому запірний клапан вільно встановлено у порожнині L-подібного наскрізного патрубка з можливістю зворотнопоступального переміщення і взаємодії з горловиною Крім того, проміжний бак обладнано датчиком рівня, який зв'язано з теплообмінником, що включений у рідинний тракт до його поділу на дві гілки, які циркулюють по замкнутому контуру На кресленні схематично зображена система рідинного охолодження компресорної установки Система рідинного охолодження компресорної установки включає компресорну установку 1, що складається з компресора 2 і проміжного холодильника 3, за допомогою рідинного тракту 4, з'єднаних з оборотною системою водопостачання 5 Рідинний тракт 4 розділено на дві гілки 6 і 7 По ГІЛЦІ 6 охолодна рідина циркулює через проміжний холодильник 3 По ГІЛЦІ 7 охолодна рідина циркулює через всі охолоджувані порожнини компресора 2 Відпрацьована охолодна рідина з галу зей 6 і 7 зливається у зливальну лійку 8 Гілки 6 і 7 рідинного тракту 4 обладнані вентилями 9 і 10 для підтримки необхідної кількості охолодної рідини Зливальна лійка встановлена над проміжним баком 11, у який надходить рідина із системи водопостачання 12 3 проміжного бака 11 за допомогою одного з насосів 13 чи 14 вона нагнітається в рідинний тракт 4 У проміжному баці 11 встановлено пристрій для підтримки рівня рідини в баці 15, що складається з L-подібного наскрізного патрубка 16, у якого верхня частина сполучається зі зливальною лійкою 8, а нижня частина - з оборотною системою I водопостачання 5 У верхній частині L-подібного наскрізного патрубка 16 обладнана горловина 17 У порожнині L-подібного наскрізного патрубка розташований запірний клапан 18, виконаний у вигляді конуса, вершина якого кінематичне зв'язана з поплавцем 19 На одній з бічних стінок проміжного бака 11 закріплено датчик рівня 20 Датчик рівня 20 зв'язаний з теплообмінником 21, який увімкнутий у рідинний тракт 4 Рідинний тракт 4 обладнано запірним вентилем 22, реле протоки 23, манометром 24 Система рідинного охолодження компресорної установки працює таким чином При роботі компресорної установки 1 охолодна рідина із системи водопостачання 12 надходить у проміжний бак 113 проміжного бака 11 за допомогою насоса 13 чи 14 охолодна рідина під деяким напором надходить у рідинний тракт 4 Вимір обсягу рідини, яка проходить по тракту 4 і її тиску здійснюється за допомогою реле протоки 23 і манометра 24 Після ЧОГО ПОТІК охолодної рідини розділяється на два потоки і далі йде по гілках 6 і 7 Частина охолодної рідини проходить через проміжний холодильник 3, прохолоджує його і потім зливається у зливальну лійку 8, звідти надходить у пристрій для підтримки рівня рідини в баці 15 У цьому пристрої відпрацьована охолодна рідина вільно проходить через горловину 17 в оборотну систему водопостачання 5 Частина охолодної рідини проходить через всі охолоджувані порожнини компресора 2 і потім надходить у зливальну лійку 8 Зі зливальної лійки 8, відпрацьована охолодна рідина попадає в горловину 17 пристрою для підтримки рівня рідини в баці 15 і ВІДТІЛЯ зливається в оборотну систему водопостачання 5 При аварійному відключенні системи водопостачання 12 надходження охолодної рідини в проміжний бак 11 припиняється При цьому охолодна рідина, пройшовши через проміжний холодильник З і проміжний бак 11 пройде через зливальну лійку 8 і горловину 17 пристрою для підтримки рівня рідини в баці 15 в оборотну систему водопостачання 5 При цьому рівень рідини в проміжному баці 11 знизиться Разом з рівнем рідини в баці 11 опуститься і поплавець 19 Запірний клапан 18, кінематичне зв'язаний з поплавцем 19 підніметься догори і перекриє горловину 17 пристрою для підтримки рівня рідини в проміжному баці 15, що припинить улучення охолодної рідини в оборотну систему водопостачання 5 Охолодна рідина почне переливатися через горловину 17 у проміжний бак II При зниженні рівня охолодної рідини в бак 11 6023 спрацьовує датчик рівня 20, що у свою чергу включає теплообмінник 21 у рідинний тракт 4. Охолодна рідина з бака 11 за допомогою насоса 13 чи 14 буде під деяким напором нагнітатися в рідинний тракт 4, а потім надходити через теплообмінник 21. По гілках 6 і 7 охолодна рідина буде прохолоджувати проміжний холодильник 3 і компресор 2, а потім зливатися через зливальну лійку 8 у бак 11, минаючи злив в оборотну систему водопостачання 5. Проходячи через теплообмінник 21 охолодна рідина буде прохолоджуватися і потім знову надходити в рідинний тракт 4 Таким чином, буде створена автономна система рідинного охолодження, що створить умови для тривалої безперебійної роботи компресорної установки навіть у випадку аварійного відключення системи водопостачання. Використання запропонованої системи рідинного охолодження розширить технологічні можливості компресорної і дозволить робити безперебійну її роботу навіть у випадку аварійної зупинки системи водопостачання. 13/ Комп'ютерна верстка В Мацело 11/ 15/ ±1 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
