Пристрій для вибивання циліндрового механізму врізного замка

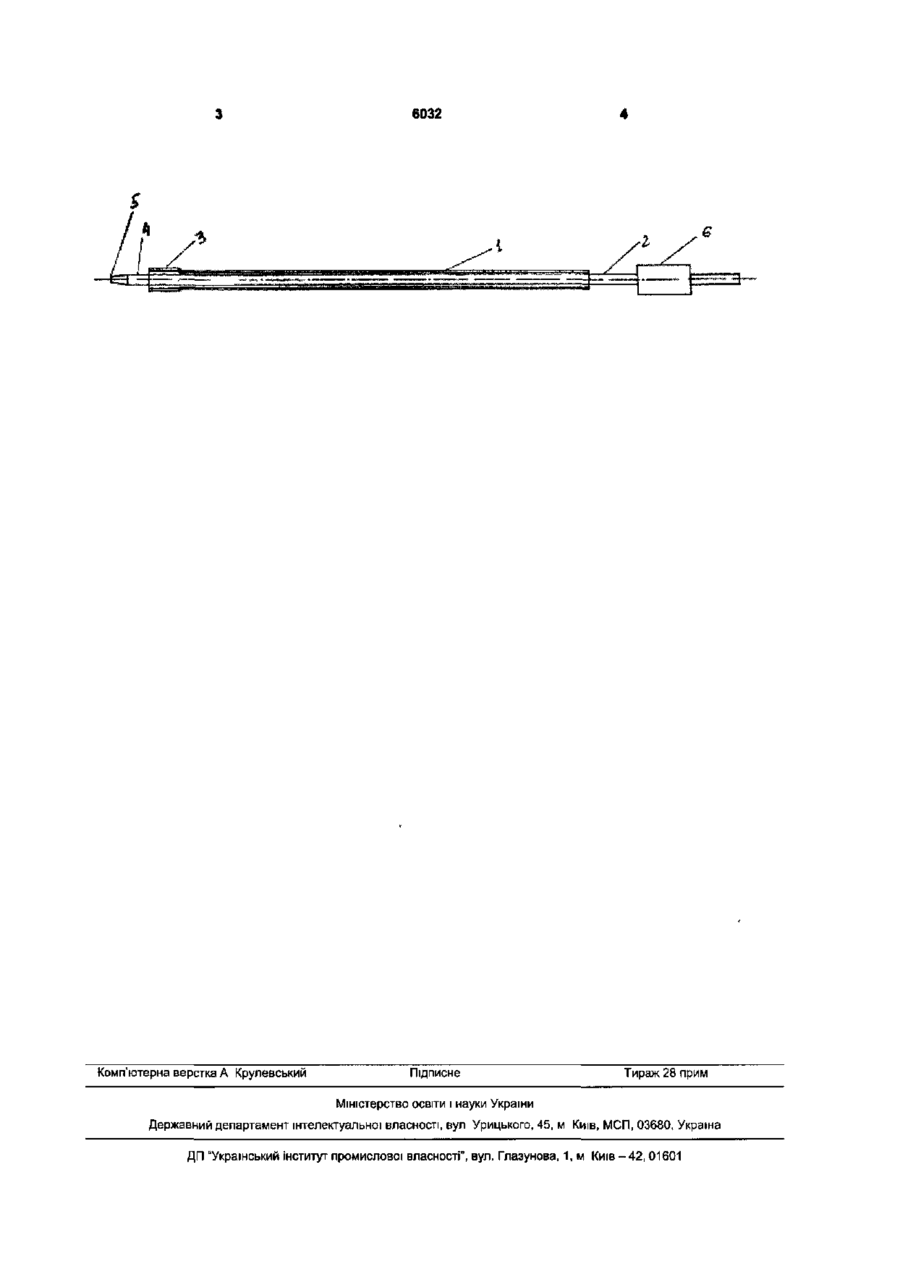

1. Пристрій для вибивання циліндрового механізму врізного замка, що містить направляючу сталеву трубу, всередині якої розміщений, з можливістю повздовжнього вільного переміщення, сталевий вибивний елемент, направляюча труба на кінці робочої частини має дещо більший діаметр для можливості центрування її відносно замка, вибивний елемент в робочій частині має конусоподібну форму з обрізаним кінцем, а на кінці утримуючої частини має циліндричне потовщення для упору руки та збільшення кінетичної енергії. 2. Пристрій за п. 1, який відрізняється тим, що робоча частина вибивного елементу виготовлена із загартованої сталі Корисна модель стосується спеціальних технічних засобів Міністерства внутрішніх справ, зокрема вибивних інструментів і може бути використаний для екстреного відкривання дверей, замкнених врізним замком, у випадку необхідності проникнення в приміщення без ключа. Подібних до запропонованої корисної моделі вибивних інструментів в джерелах інформації не виявлено На практиці, при необхідності екстреного відкривання дверей (підрозділами МВС під час виконання задач із затриманням злочинців, проведення огляду приміщень, під час рятувальних дій) використовують вибухівку, або вибивають двері. Проте застосування вибухівки є небезпечною процедурою, а вибити двері можна лише якщо вони відкриваються всередину, крім того перед дверима потрібен простір. В основу корисної моделі поставлене завдання забезпечити можливість відкривання дверей без ключа, не пошкоджуючи їх, а також зробити цю процедуру легшою та безпечнішою. Поставлене завдання досягається створенням пристрою для вибивання личини врізного замка, який згідно з корисною моделлю містить направляючу сталеву трубу, в середині якої розміщений, з можливістю повздовжнього вільного переміщення, сталевий вибивний елемент, направляюча труба на КІНЦІ робочої частини має дещо більший діаметр для можливості центрування її відносно замка, вибивний елемент в робочій частині має конусоподібну форму з обрізаним кінцем, а на кінці утримуючої частини має циліндричне потовщення для упору руки та збільшення кінетичної енергії1. Поставлене завдання досягається ще й тим, що робоча частина вибивного елементу виконана із загартованої сталі На кресленні зображений пристрій, загальний вигляд, в розрізі. Пристрій для вибивання личини врізного замка містить направляючу сталеву трубу 1, в середині якої розміщений, з можливістю повздовжнього вільного переміщення, сталевий вибивний елемент 2. Направляюча труба 1 на кінці робочої частини 3 має дещо більший діаметр для можливості центрування її відносно замка Робоча частина 4 вибивного елементу 2 виконана зі загартованої сталі та має конусоподібну форму з обрізаним кінцем 5. Кінець утримуючої частини вибивного елементу 2 має циліндричне потовщення 6 для упору руки та збільшення його кінетичної енергії' при використанні Пристрій використовують таким чином. У випадку необхідності відкриття дверей з врізним замком без ключа, кінець робочої частини З направляючої труби 1 пристрою приставляють до замка таким чином, щоб вибивний елемент 2 був розташований проти личини замка. Вибивний елемент 2 дещо відводять назад і, прикладаючи зусилля, здійснюють ним удар по личині, яку вибивають та відкривають замок. CM со о 6032 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
