Пристрій для влаштування набивних паль без виймання грунту

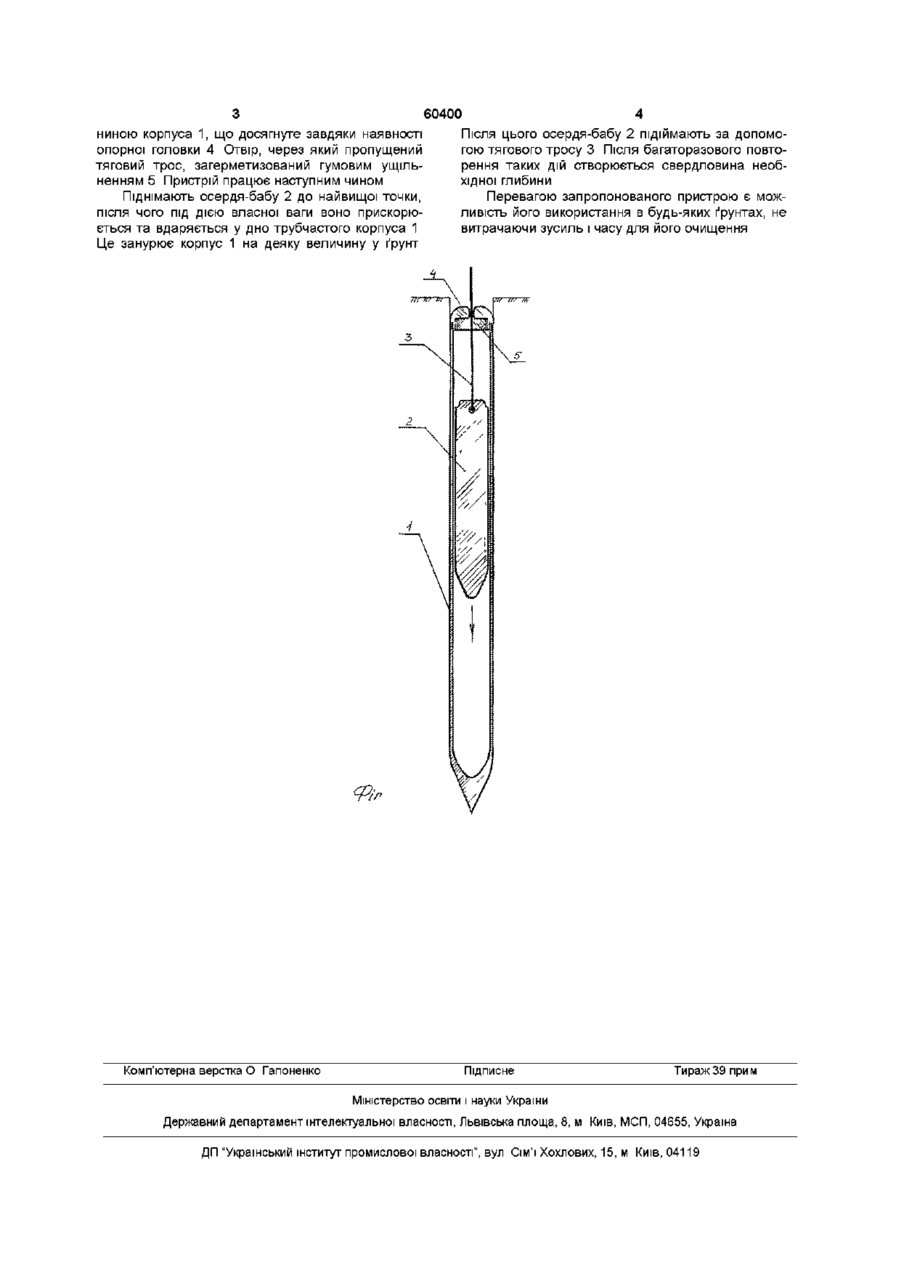

Пристрій для влаштування набивних паль без виймання ґрунту, що містить загострений на КІНЦІ трубчастий корпус і осердя-бабу, яка розташована у згаданому корпусі та встановлена з можливістю переміщення вздовж його поздовжньої осі, який відрізняється тим, що трубчастий корпус оснащений опорною головкою, яка приєднана до його верхньої частини за допомогою нарізки, виконана таким чином, що обмежує переміщення осердябаби тільки порожниною корпуса, та має отвір, через який пропущений привідний тяговий трос, при цьому герметизацію згаданого отвору здійснено за допомогою гумового ущільнення Винахід відноситься до галузі будівництва, а більш конкретно, до пристроїв для улаштування свердловин та набивних паль без виймання ґрунту, також винахід можна використати для бетонування стінок свердловин Відомий пристрій для влаштування набивних паль без виймання ґрунту (Див , наприклад патент України на винахід №50864, опублікований 15 11 2002), що включає загострений на КІНЦІ трубчастий корпус і осердя-бабу, яке розташоване у згаданому корпусі та встановлене з можливістю переміщення вздовж його поздовжньої осі Забивання пристрою здійснюється шляхом піднімання і вільного опускання осердя-баби Виймання здійснюється за допомогою відомих підйомних механізмів Недоліком відомого пристою є те, що при роботі у водонасичинених ґрунтах в корпус потрапляє бруд, що призводить до виходу пристрою з ладу, вимагає додаткових зусиль і часу на його очищення ву глибину занурення пристрою Поставлене завдання вирішується тим, у відомому пристрою для влаштування набивних паль без виймання ґрунту, що включає загострений на КІНЦІ трубчастий корпус і осердя-бабу, яка розташована у згаданому корпусі та встановлена з можливістю переміщення вздовж його поздовжньої осі, згідно винаходу, трубчастий корпус оснащений опірною головкою, яка приєднана до його верхньої частини за допомогою нарізки, виконана таким чином, що обмежує переміщення осердя-баби тільки порожниною корпуса та має отвір, через який пропущений привідний тяговий трос, при цьому герметизацію згаданого отвору здійснено за допомогою гумового ущільнення В основу винаходу, що заявляється, поставлене завдання вдосконалити відомий пристрій для влаштування набивних паль без виймання ґрунту шляхом оснащення корпусу новими засобами, які забезпечать його герметизацію, що дозволить уникнути потрапляння бруду у корпус при роботі в будь-яких ґрунтах і, як наслідок, збільшити можли Суть винаходу пояснюється кресленням, де на фіг показаний переріз запропонованого пристрою Пристрій містить загострений на КІНЦІ трубчастий корпус 1, який оснащений опірною головкою 4, що приєднана до його верхньої частини за допомогою нарізки У порожнині корпуса 1 розташоване осердя-баба 2, яке встановлене з можливістю переміщення вздовж осі корпуса 1 Переміщення осердя-баби 2 здійснюється за допомогою привідного тягового тросу 3, який пропущений через отвір, що виконаний в опорній головці 4 При цьому переміщення осердя-баби 2 обмежене порож О о о ^о (О ниною корпуса 1, що досягнуте завдяки наявності опорної головки 4 Отвір, через який пропущений тяговий трос, загерметизований гумовим ущільненням 5 Пристрій працює наступним чином Піднімають осердя-бабу 2 до найвищої точки, після чого під дією власної ваги воно прискорюється та вдаряється у дно трубчастого корпуса 1 Це занурює корпус 1 на деяку величину у ґрунт Комп'ютерна верстка О Гапоненко 60400 Після ЦЬОГО осердя-бабу 2 підіймають за допомогою тягового тросу 3 Після багаторазового повторення таких дій створюється свердловина необхідної глибини Перевагою запропонованого пристрою є можливість його використання в будь-яких ґрунтах, не витрачаючи зусиль і часу для його очищення Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
