Пристрій для зрізання оголовків залізобетонних паль

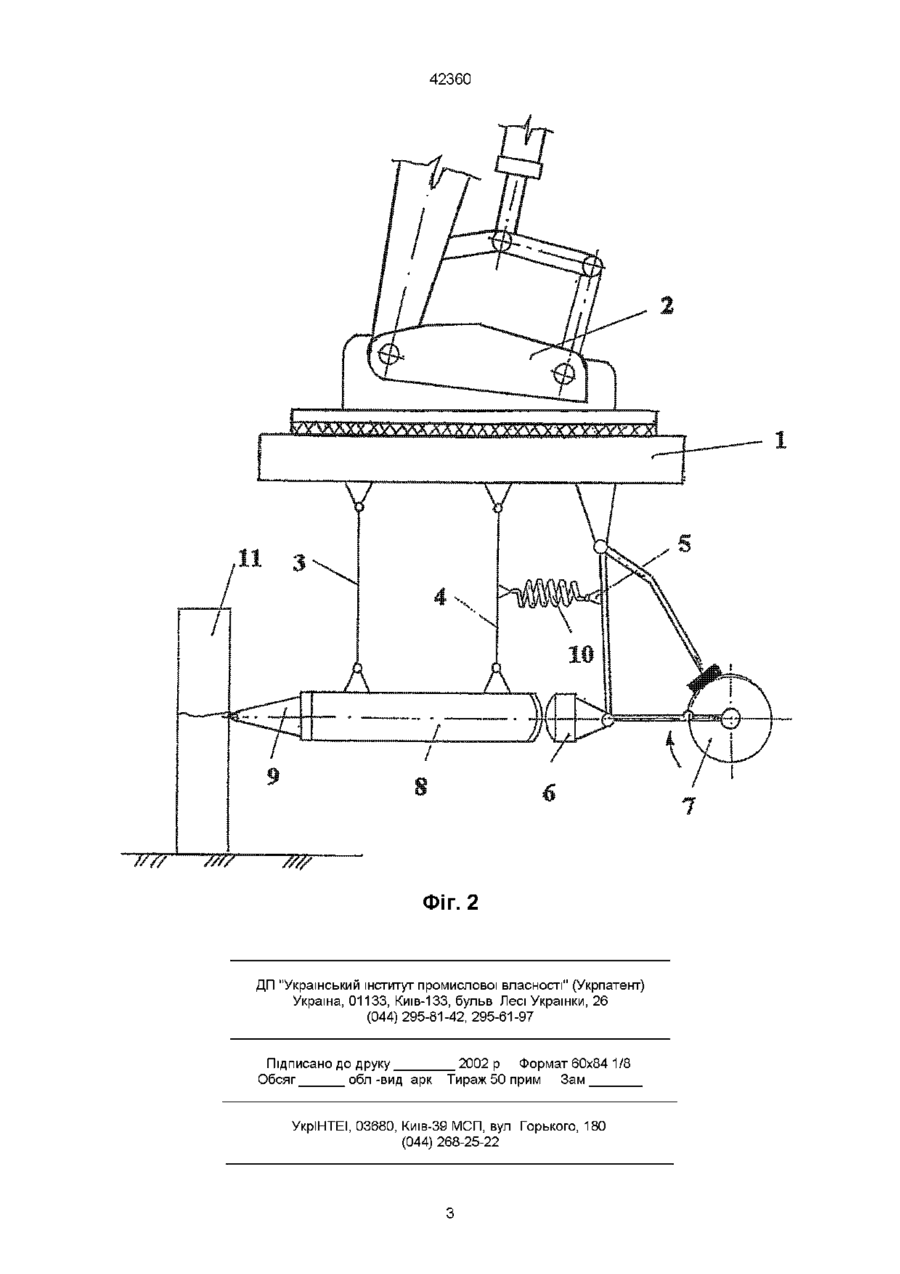

Пристрій для зрізання оголовків залізобетонних паль, що містить корпус з підйомним пристроєм та різальним ножем, який відрізняється тим, що на нижній частині корпусу шарнірно, за допомогою важелів, змонтоване робоче обладнання, що складається з ударного елемента з кривошипним приводом та робочого органа, з'єднаного з різальним ножем Винахід стосується будівництва і, зокрема, будівельних робіт по спорудженню фундаментів з використанням паль та їх зрізанню до проектного розміру Існує обладнання для зрізання оголовків залізобетонних паль у вигляді корпусу з захватами, клинами та гідроциліндрами їх переміщення [1] Недоліком цього обладнання є недостатня продуктивність і значна енергоємність процесу зрізання паль Найбільш близькою до запропонованої конструкції є робоче обладнання для зрізання оголовків залізобетонних паль до складу якого входить замкнутий металевий корпус, рухомий та нерухомий клини, рухомий та нерухомий різальні ножі, два гідроциліндри та підйомний пристрій [2] Недоліком такої конструкції робочого обладнання є висока енергоємність процесу руйнування паль за рахунок зусилля стиску Основою винаходу є задача вдосконалення робочого обладнання, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих елементів зменшується енергоємність зрізання оголовків залізобетонних паль Поставлена задача вирішується тим, що містить корпус з підйомним пристроєм та різальним ножем, згідно з винаходом має на нижній частині корпусу шарнірно, за допомогою важелів, змонтоване робоче обладнання, що складається з ударДжерела інформації ного елементу з кривошипним приводом та робочого органу, з'єднаного з різальним ножем Суть винаходу пояснюється кресленням, де на фіг 1 зображене встановлення пристрою до палі, на фіг 2 - робочий процес Пристрій складається з корпусу 1, шарнірно, за допомогою важелів 3, 4 та 5, змонтоване робоче обладнання, що складається з ударного елементу 6 з кривошипним приводом 7 та робочого органу 8 з різальним ножем 9 Робочий орган 8 шарнірно змонтований елемент 10 зв'язаний з важелем 4 Робота обладнання здійснюється таким чином За допомогою підйомного пристрою 2 обладнання встановлюється на базову машину - екскаватор або кран (умовно показано) Пристрій підводиться до палі 11, оголовок якої потрібно зрізати до проектної ВІДМІТКИ, потім встановлюється різальний ніж 9 Вмикається кривошипний привод 7, який здійснює коливання ударного елементу 6 Вмикається кривошипний привод 7, який здійснює коливання ударного елементу 6 Останній наносить періодичні удари по робочому органу 8 Ударний імпульс передається на різальний ніж, за допомогою якого руйнується оголовок палі 11 Після ЦЬОГО за допомогою пристрою 2 обладнання переставляють до іншої палі Цикл роботи повторюється Застосування запропонованої конструкції дозволяє ефективно руйнувати оголовки паль з меншими витратами енергії О (О со 42360 1 Авторське свідоцтво СРСР № 156109, кп E02D, 84с, 900,1963 2 Хмара Л А , Осипчук В И , Исаков В П , Юрченко Л Л Устройство для срезки оголовков железо бетонных свай -1993 - № 1 ФІГ. 1 Механизация строительства 42360 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
