Пристрій для бурошнекового виймання вугілля

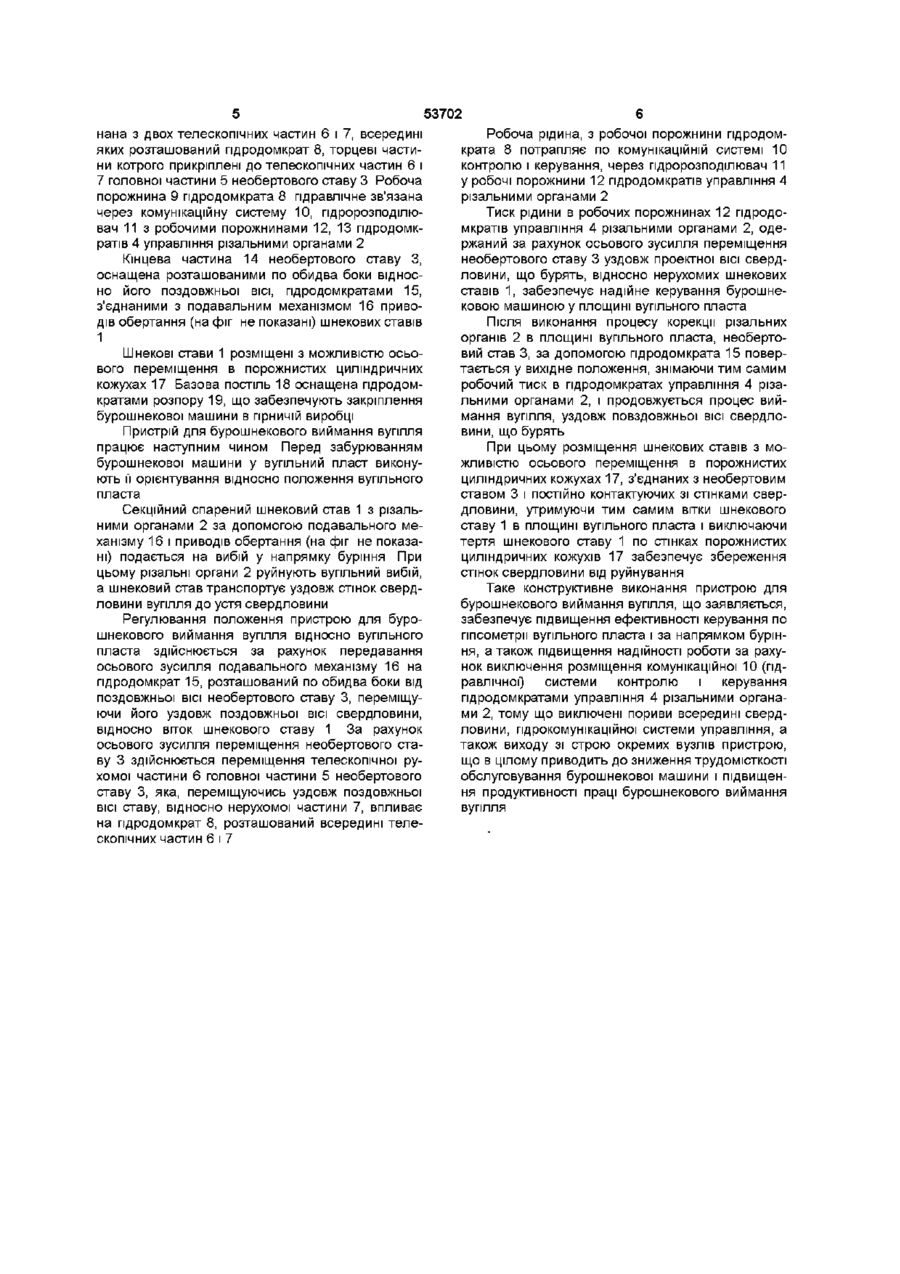

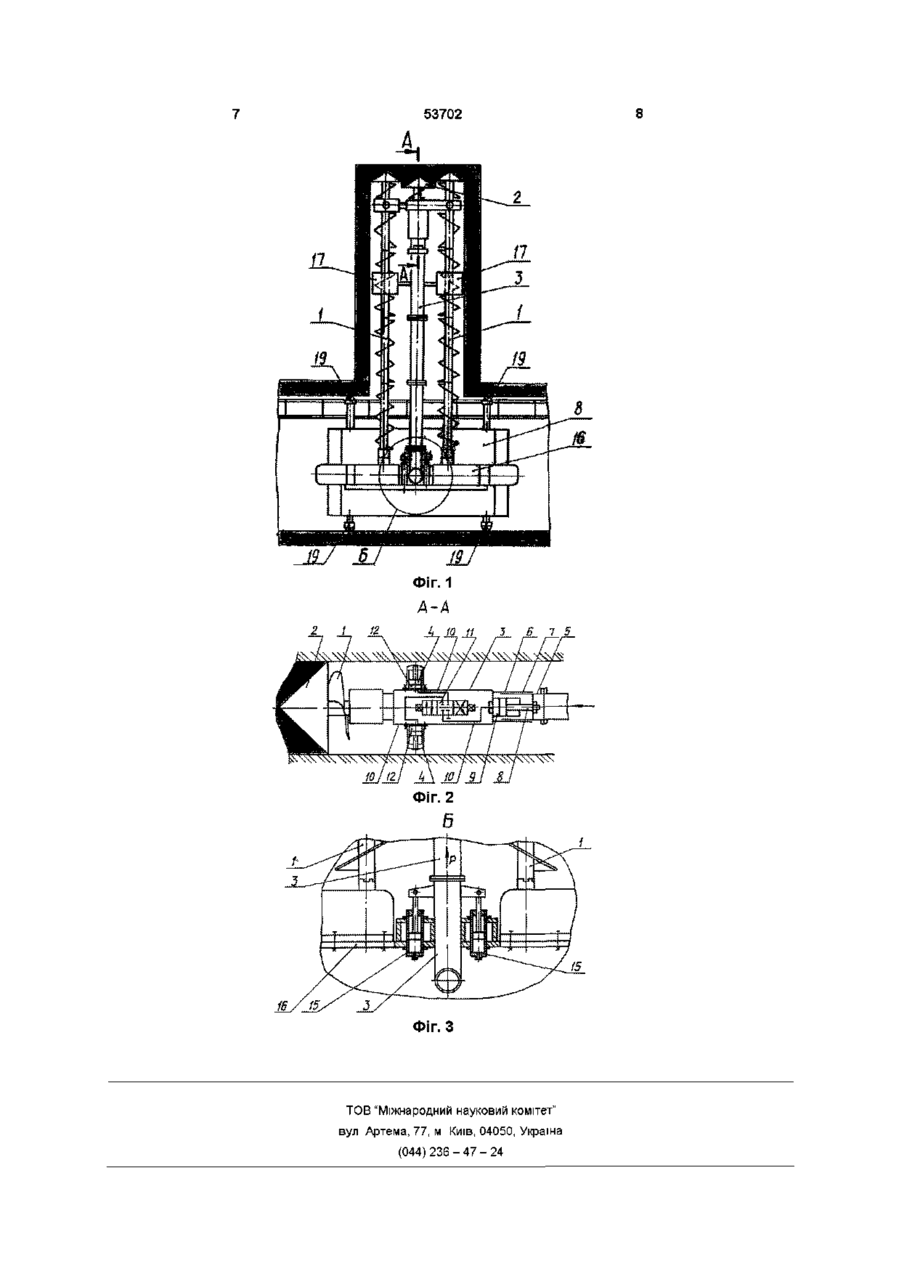

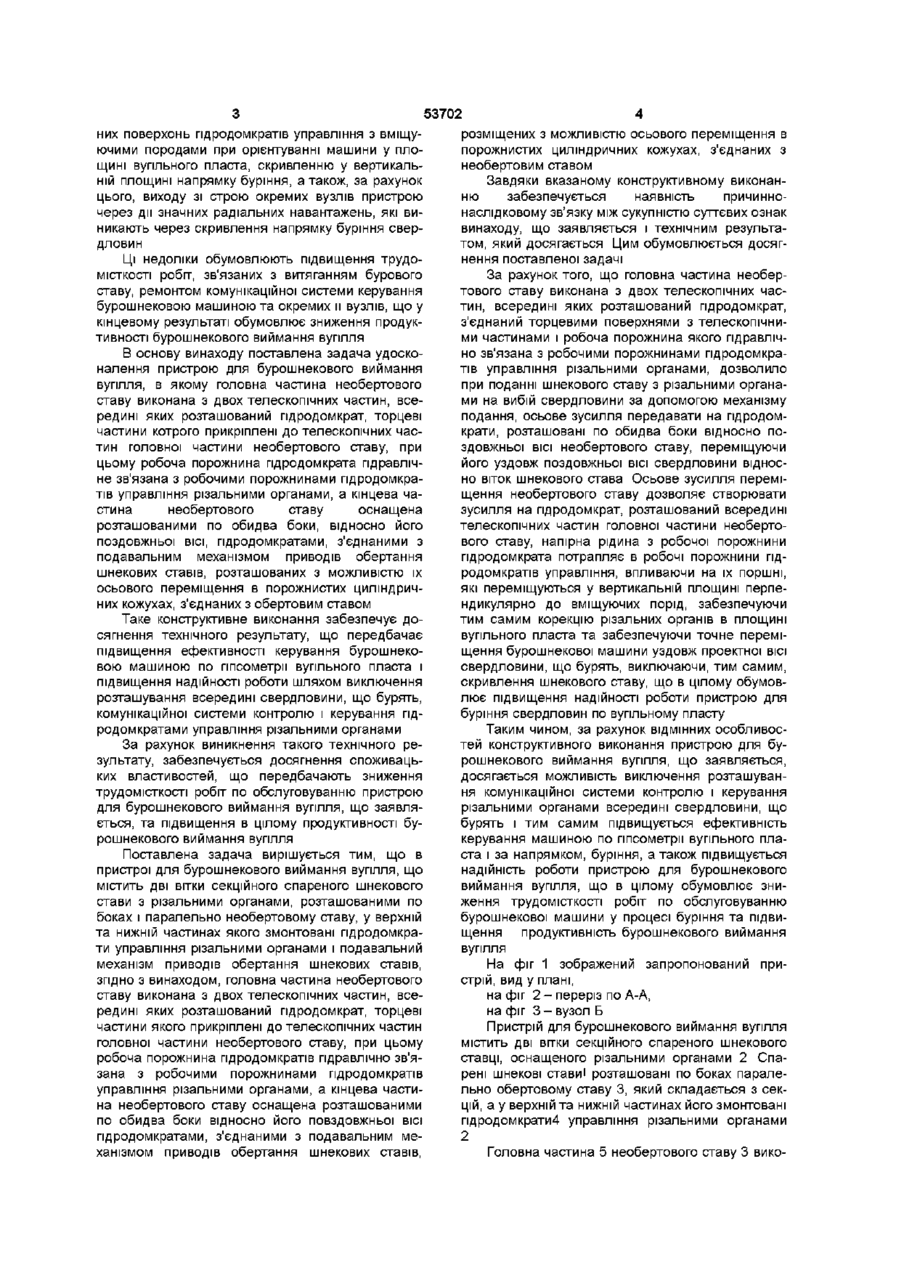

1 Пристрій для бурошнекового виймання вугілля, що містить дві вітки секційного спареного шнекового поставу з різальними органами, розташовані по боках і паралельно необертовому поставу, у верхній та нижній частинах якого змонтовані гідродомкрати управління різальними органами, і подавальний механізм приводів обертання шнекових поставів, який відрізняється тим, що головна частина необертового поставу виконана з двох телескопічних частин, всередині яких розташований гідродомкрат, торцеві частини якого прикріплені до телескопічних частин головної частини необертового поставу, при цьому робоча порожнина гідродомкрата гідравлічно зв'язана з робочими порожнинами гідродомкратів управління різальними органами, а кінцева частина необертового поставу оснащена розташованими по обидва боки відносно його поздовжньої осі гідродомкратами, з'єднаними з подавальним механізмом приводів обертання шнекових поставів 2 Пристрій за п 1, який відрізняється тим, що секції шнекових поставів розміщені з можливістю осьового переміщення в порожнистих циліндричних кожухах, з'єднаних з необертовим поставом Винахід відноситься до гірничої справи, а саме - до пристроїв для бурошнекового виймання вугілля з пластів пологого та похилого залягання Відомий пристрій для бурошнекового виймання вугілля, що містить дві вітки секційного спареного ставу, оснащенного різальними органами На корпусі бурового стави встановлені гідроциліндри, дистанційне керування напрямком свердловини і креном бурового ставу (патент РФ № 2026489, Е21С1/00, 10 01 95, бюл №1) Основним недоліком відомого пристрою для бурошнекового виймання вугілля є те, що комунікації системи контролю та керування бурошнековою машиною знаходяться всередині свердловини, в результаті чого знижується надійність роботи і ефективність керування машиною по гіпсометри вугільного пласта і за напрямком буріння через часте пошкодження магістралі (напірної і зливної) живлення гідродомкратів управління різальними органами Найбільш близьким до винаходу, що заявляється, по технічній суті і результату, що досягаєть ся, є пристрій для бурошнекового виймання вугілля, що містить дві вітки секційного спареного ставу з різальними органами, розташованими по боках і паралельно необертовому ставу, в верхній і нижній частинах якого, змонтовані гідродомкрати управління різальними органами і подавальний механізм приводу обертання шнекових ставів (а с СРСР №380830, Е21С1/14,опублІковане 15 05 73, бюл №21) Основним недоліком відомого пристрою для бурошнекового виймання вугілля є ненадійність роботи бурошнекової машини і низька ефективність керування по гіпсометри вугільного пласта та у напрямку буріння, зв'язана з тим, що комунікації системи контролю і керування гідродомкратами управління лижами контактують з міжсвердловинними гребінцями вугілля, розташованими всередині свердловини, що бурять Ці обставини приводять до виходу зі строю системи комунікацій керування через витікання масла з системи, порив гідравлічної напірної і зливної ЛІНІЙ ЦЯ обставина приводить у свою чергу до втрати контакту опор О 1 со Ю 53702 них поверхонь гідродомкратів управління з вміщуючими породами при орієнтуванні машини у площині вугільного пласта, скривленню у вертикальній площині напрямку буріння, а також, за рахунок цього, виходу зі строю окремих вузлів пристрою через дії значних радіальних навантажень, які виникають через скривлення напрямку буріння свердловин Ці недоліки обумовлюють підвищення трудомісткості робіт, зв'язаних з витяганням бурового ставу, ремонтом комунікаційної системи керування бурошнековою машиною та окремих и вузлів, що у кінцевому результаті обумовлює зниження продуктивності бурошнекового виймання вугілля В основу винаходу поставлена задача удосконалення пристрою для бурошнекового виймання вугілля, в якому головна частина необертового ставу виконана з двох телескопічних частин, всередині яких розташований гідродомкрат, торцеві частини котрого прикріплені до телескопічних частин головної частини необертового ставу, при цьому робоча порожнина гідродомкрата гідравлічне зв'язана з робочими порожнинами гідродомкратів управління різальними органами, а кінцева частина необертового ставу оснащена розташованими по обидва боки, відносно його поздовжньої ВІСІ, гідродомкратами, з'єднаними з подавальним механізмом приводів обертання шнекових ставів, розташованих з можливістю їх осьового переміщення в порожнистих циліндричних кожухах, з'єднаних з обертовим ставом Таке конструктивне виконання забезпечує досягнення технічного результату, що передбачає підвищення ефективності керування бурошнековою машиною по гіпсометри вугільного пласта і підвищення надійності роботи шляхом виключення розташування всередині свердловини, що бурять, комунікаційної системи контролю і керування гідродомкратами управління різальними органами За рахунок виникнення такого технічного результату, забезпечується досягнення споживацьких властивостей, що передбачають зниження трудомісткості робіт по обслуговуванню пристрою для бурошнекового виймання вугілля, що заявляється, та підвищення в цілому продуктивності бурошнекового виймання вугілля Поставлена задача вирішується тим, що в пристрої для бурошнекового виймання вугілля, що містить дві вітки секційного спареного шнекового стави з різальними органами, розташованими по боках і паралельно необертовому ставу, у верхній та нижній частинах якого змонтовані гідродомкрати управління різальними органами і подавальний механізм приводів обертання шнекових ставів, згідно з винаходом, головна частина необертового ставу виконана з двох телескопічних частин, всередині яких розташований гідродомкрат, торцеві частини якого прикріплені до телескопічних частин головної частини необертового ставу, при цьому робоча порожнина гідродомкратів гідравлічно зв'язана з робочими порожнинами гідродомкратів управління різальними органами, а кінцева частина необертового ставу оснащена розташованими по обидва боки відносно його повздовжньої ВІСІ гідродомкратами, з'єднаними з подавальним механізмом приводів обертання шнекових ставів, розміщених з можливістю осьового переміщення в порожнистих циліндричних кожухах, з'єднаних з необертовим ставом Завдяки вказаному конструктивному виконанню забезпечується наявність причиннонаслідковому зв'язку між сукупністю суттєвих ознак винаходу, що заявляється і технічним результатом, який досягається Цим обумовлюється досягнення поставленої задачі За рахунок того, що головна частина необертового ставу виконана з двох телескопічних частин, всередині яких розташований гідродомкрат, з'єднаний торцевими поверхнями з телескопічними частинами і робоча порожнина якого гідравлічно зв'язана з робочими порожнинами гідродомкратів управління різальними органами, дозволило при поданні шнекового ставу з різальними органами на вибій свердловини за допомогою механізму подання, осьове зусилля передавати на гідродомкрати, розташовані по обидва боки відносно поздовжньої ВІСІ необертового ставу, переміщуючи його уздовж поздовжньої ВІСІ свердловини відносно віток шнекового става Осьове зусилля переміщення необертового ставу дозволяє створювати зусилля на гідродомкрат, розташований всередині телескопічних частин головної частини необертового ставу, напірна рідина з робочої порожнини гідродомкрата потрапляє в робочі порожнини гідродомкратів управління, впливаючи на їх поршні, які переміщуються у вертикальній площині перпендикулярно до вміщуючих порід, забезпечуючи тим самим корекцію різальних органів в площині вугільного пласта та забезпечуючи точне переміщення бурошнекової машини уздовж проектної ВІСІ свердловини, що бурять, виключаючи, тим самим, скривлення шнекового ставу, що в цілому обумовлює підвищення надійності роботи пристрою для буріння свердловин по вугільному пласту Таким чином, за рахунок ВІДМІННИХ особливостей конструктивного виконання пристрою для бурошнекового виймання вугілля, що заявляється, досягається можливість виключення розташування комунікаційної системи контролю і керування різальними органами всередині свердловини, що бурять і тим самим підвищується ефективність керування машиною по гіпсометри вугільного пласта і за напрямком, буріння, а також підвищується надійність роботи пристрою для бурошнекового виймання вугілля, що в цілому обумовлює зниження трудомісткості робіт по обслуговуванню бурошнекової машини у процесі буріння та підвищення продуктивність бурошнекового виймання вугілля На фіг 1 зображений запропонований пристрій, вид у плані, на фіг 2 - переріз по А-А, на фіг 3 - вузол Б Пристрій для бурошнекового виймання вугілля містить дві вітки секційного спареного шнекового ставці, оснащеного різальними органами 2 Спарені шнекові ставиі розташовані по боках паралельно обертовому ставу 3, який складається з секцій, а у верхній та нижній частинах його змонтовані пдродомкрати4 управління різальними органами 2 Головна частина 5 необертового ставу 3 вико 53702 нана з двох телескопічних частин 6 і 7, всередині яких розташований гідродомкрат 8, торцеві частини котрого прикріплені до телескопічних частин 6 і 7 головної частини 5 необертового ставу 3 Робоча порожнина 9 гідродомкрата 8 гідравлічне зв'язана через комунікаційну систему 10, пдророзподілювач 11 з робочими порожнинами 12, 13 гідродомкратів 4 управління різальними органами 2 Кінцева частина 14 необертового ставу З, оснащена розташованими по обидва боки відносно його поздовжньої ВІСІ, гідродомкратами 15, з'єднаними з подавальним механізмом 16 приводів обертання (на фіг не показані) шнекових ставів 1 Шнекові стави 1 розміщені з можливістю осьового переміщення в порожнистих циліндричних кожухах 17 Базова постіль 18 оснащена гідродомкратами розпору 19, що забезпечують закріплення бурошнекової машини в гірничій виробці Пристрій для бурошнекового виймання вугілля працює наступним чином Перед забурюванням бурошнекової машини у вугільний пласт виконують її орієнтування відносно положення вугільного пласта Секційний спарений шнековий став 1 з різальними органами 2 за допомогою подавального механізму 16 і приводів обертання (на фіг не показані) подається на вибій у напрямку буріння При цьому різальні органи 2 руйнують вугільний вибій, а шнековий став транспортує уздовж стінок свердловини вугілля до устя свердловини Регулювання положення пристрою для бурошнекового виймання вугілля відносно вугільного пласта здійснюється за рахунок передавання осьового зусилля подавального механізму 16 на гідродомкрат 15, розташований по обидва боки від поздовжньої ВІСІ необертового ставу 3, переміщуючи його уздовж поздовжньої ВІСІ свердловини, відносно віток шнекового ставу 1 За рахунок осьового зусилля переміщення необертового ставу 3 здійснюється переміщення телескопічної рухомої частини 6 головної частини 5 необертового ставу 3, яка, переміщуючись уздовж поздовжньої ВІСІ ставу, відносно нерухомої частини 7, впливає на гідродомкрат 8, розташований всередині телескопічних частин 6 і 7 Робоча рідина, з робочої порожнини гідродомкрата 8 потрапляє по комунікаційній системі 10 контролю і керування, через пдророзподілювач 11 у робочі порожнини 12 гідродомкратів управління 4 різальними органами 2 Тиск рідини в робочих порожнинах 12 гідродомкратів управління 4 різальними органами 2, одержаний за рахунок осьового зусилля переміщення необертового ставу 3 уздовж проектної ВІСІ свердловини, що бурять, відносно нерухомих шнекових ставів 1, забезпечує надійне керування бурошнековою машиною у площині вугільного пласта Після виконання процесу корекції різальних органів 2 в площині вугільного пласта, необертовий став 3, за допомогою гідродомкрата 15 повертається у вихідне положення, знімаючи тим самим робочий тиск в гідродомкратах управління 4 різальними органами 2, і продовжується процес виймання вугілля, уздовж повздовжньої ВІСІ свердловини, що бурять При цьому розміщення шнекових ставів з можливістю осьового переміщення в порожнистих циліндричних кожухах 17, з'єднаних з необертовим ставом 3 і постійно контактуючих зі стінками свердловини, утримуючи тим самим вітки шнекового ставу 1 в площині вугільного пласта і виключаючи тертя шнекового ставу 1 по стінках порожнистих циліндричних кожухів 17 забезпечує збереження стінок свердловини від руйнування Таке конструктивне виконання пристрою для бурошнекового виймання вугілля, що заявляється, забезпечує підвищення ефективності керування по гіпсометри вугільного пласта і за напрямком буріння, а також підвищення надійності роботи за рахунок виключення розміщення комунікаційної 10 (гідравлічної) системи контролю і керування гідродомкратами управління 4 різальними органами 2, тому що виключені пориви всередині свердловини, пдрокомунікаційної системи управління, а також виходу зі строю окремих вузлів пристрою, що в цілому приводить до зниження трудомісткості обслуговування бурошнекової машини і підвищення продуктивності праці бурошнекового виймання вугілля 53702 ШШ А\Ш Al Фіг. 2 AJ б Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
