Пристрій для реєстрації біомеханічних навантажень

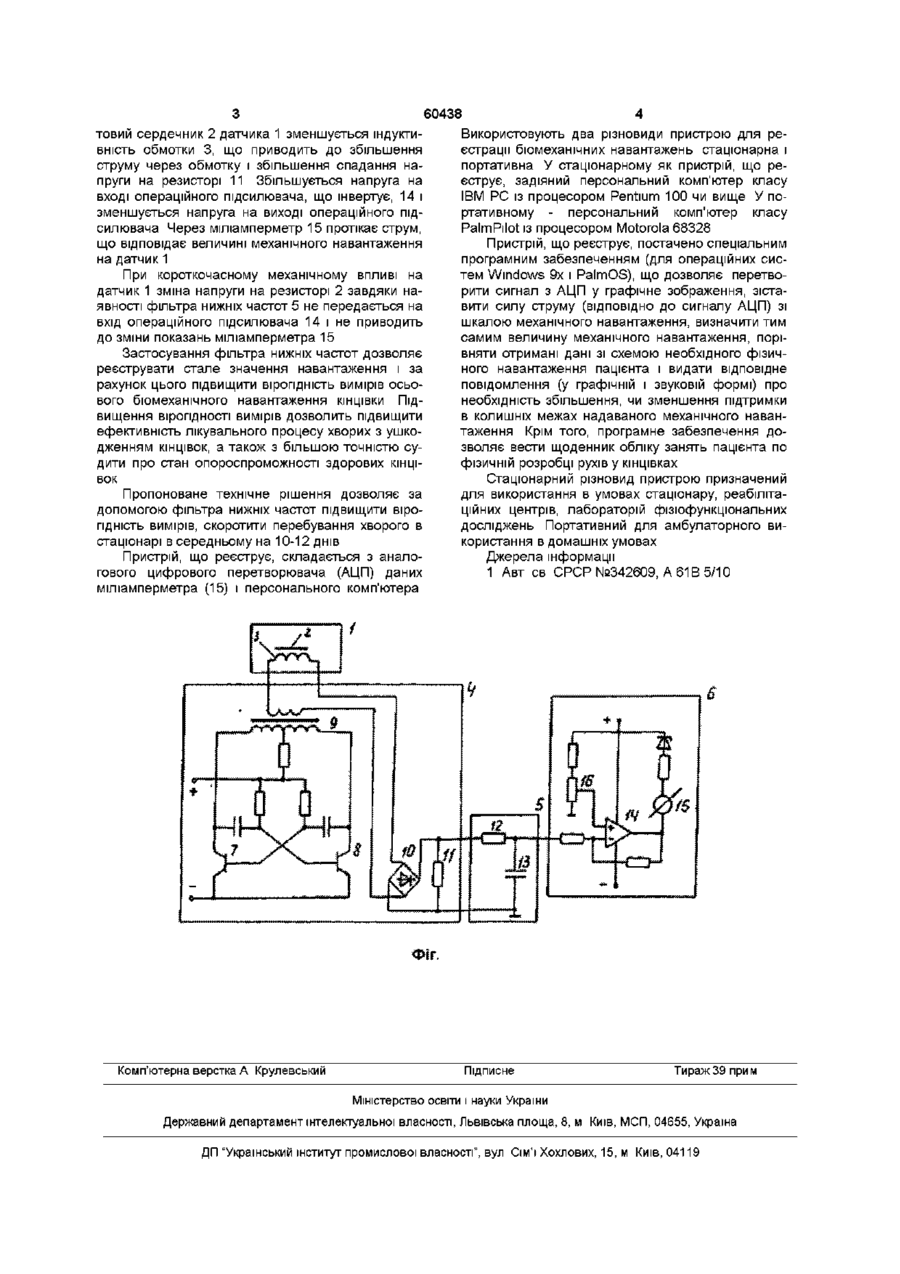

Пристрій для реєстрації біомеханічних навантажень, що містить феритовий сердечник з обмоткою, генератор сигналів і пристрій, що реєструє, який відрізняється тим, що він додатково оснащений фільтром нижніх частот, підключеним між генератором сигналів і комп'ютеризованим пристроєм, що реєструє для реєстрації біомеханічних навантажень складається з датчика 1, що містить феритовий сердечник 2 з обмоткою 3, генератора сигналів 4, фільтра нижніх частот 5 і пристрою, що реєструє, 6 Генератор сигналів 4 складається з мультивібратора на двох біполярних транзисторах 7 і 8, трансформатора 9, спрямлювача 10 і резистора 11 Первинна обмотка трансформатора 9 середньою точкою підключена до позитивного полюса джерела живлення, а кінцями - до колекторів транзисторів 7 і 8 Вторинна обмотка трансформатора 9 через обмотку 3 датчика 1 підключена до спрямлювача 10, вихід якого навантажений на резистор 11 Фільтр нижніх частот 5 складений з послідовно підключеного резистора 12 і паралельно - конденсатора 13 Пристрій, що реєструє, зібраний з маштабуючого на операційному підсилювачі 14, вихід якого навантажений на міліамперметр 15 Пристроєм користуються в такий спосіб При подачі напруги живлення транзистори 7 і 8 по змінно відкриваються, подаючи напруги живлення на ту чи іншу половину первинної обмотки трансформатора 9 На вторинній обмотці з'являється перемінна напруга прямокутної форми Ця напруга викликає протікання струму по ланцюгу вторинна обмотка трансформаторна - обмотка 3 датчика 1 спрямлювач 10 - резистор 11 - вторинна обмотка Спадання напруги на резисторі 11 через фільтр нижніх частот 5 прикладається до входу операційного підсилювача, що інвертує, 14 Нульове показання міліамперметра 15 при відсутності механічного навантаження на датчик 1 установлюється за допомогою резистора 16, частина напруги з якого подасться на вхід операційного підсилювача, що не інвертує, 14 При механічному впливі на фери 00 со ^о (О 60438 товий сердечник 2 датчика 1 зменшується індуктиВикористовують два різновиди пристрою для ревність обмотки 3, що приводить до збільшення єстрації біомеханічних навантажень стаціонарна і струму через обмотку і збільшення спадання напортативна У стаціонарному як пристрій, що репруги на резисторі 11 Збільшується напруга на єструє, задіяний персональний комп'ютер класу вході операційного підсилювача, що інвертує, 14 і IBM PC із процесором Pentium 100 чи вище У позменшується напруга на виході операційного підртативному - персональний комп'ютер класу силювача Через міліамперметр 15 протікає струм, PalmPilot із процесором Motorola 68328 що відповідає величині механічного навантаження Пристрій, що реєструє, постачено спеціальним на датчик 1 програмним забезпеченням (для операційних систем Windows 9x і PalmOS), що дозволяє перетвоПри короткочасному механічному впливі на рити сигнал з АЦП у графічне зображення, зістадатчик 1 зміна напруги на резисторі 2 завдяки навити силу струму (ВІДПОВІДНО ДО сигналу АЦП) зі явності фільтра нижніх частот 5 не передається на шкалою механічного навантаження, визначити тим вхід операційного підсилювача 14 і не приводить самим величину механічного навантаження, порідо зміни показань міліамперметра 15 вняти отримані дані зі схемою необхідного фізичЗастосування фільтра нижніх частот дозволяє ного навантаження пацієнта і видати відповідне реєструвати стале значення навантаження і за повідомлення (у графічній і звуковій формі) про рахунок цього підвищити вірогідність вимірів осьонеобхідність збільшення, чи зменшення підтримки вого біомеханічного навантаження КІНЦІВКИ Підв колишніх межах надаваного механічного наванвищення вірогідності вимірів дозволить підвищити таження Крім того, програмне забезпечення доефективність лікувального процесу хворих з ушкозволяє вести щоденник обліку занять пацієнта по дженням КІНЦІВОК, а також з більшою точністю суфізичній розробці рухів у кінцівках дити про стан опороспроможності здорових КІНЦІВОК Пропоноване технічне рішення дозволяє за допомогою фільтра нижніх частот підвищити вірогідність вимірів, скоротити перебування хворого в стаціонарі в середньому на 10-12 днів Пристрій, що реєструє, складається з аналогового цифрового перетворювача (АЦП) даних міліамперметра (15) і персонального комп'ютера Комп'ютерна верстка А Крулевський Стаціонарний різновид пристрою призначений для використання в умовах стаціонару, реабілітаційних центрів, лабораторій фізюфункцюнальних досліджень Портативний для амбулаторного використання в домашніх умовах Джерела інформації 1 Авт св СРСР №342609, А 61В 5/10 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
