Пристрій для іскрозахисту нелінійних навантажень

Номер патенту: 924

Опубліковано: 16.07.2001

Автори: Висоцький Геннадій Васильович, Пелехов Леонід Петрович

Завантажити PDF файл.

Формула / Реферат

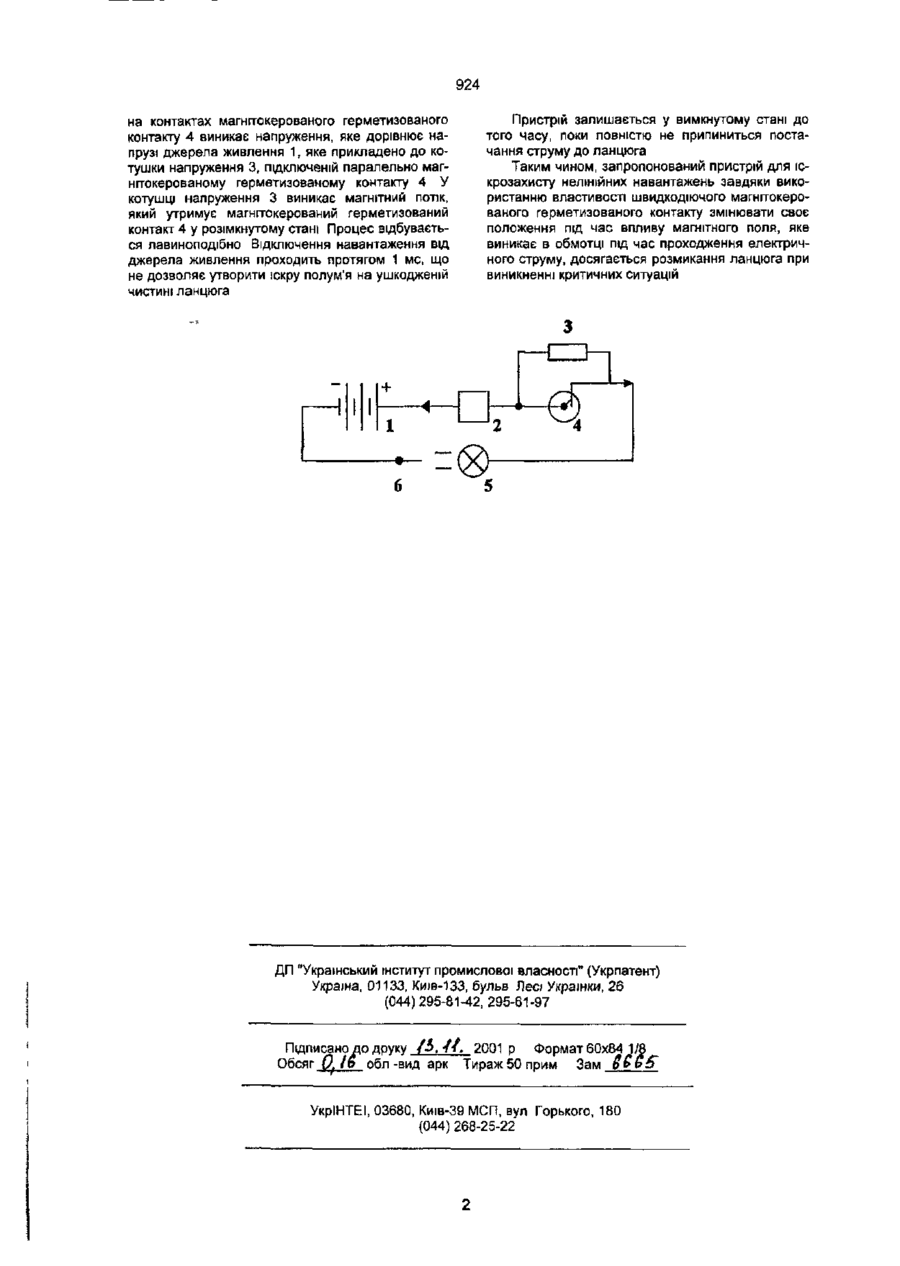

Пристрій для іскрозахисту нелінійних навантажень, який містить джерело живлення, яке послідовно з"єднано через вимикач з нелінійним навантаженням, індуктивний елемент та ключовий елемент, який відрізняється тим, що як ключовий елемент використовують магнітокерований герметизований контакт, паралельно якому підключена котушка напруги, а індуктивний елемент послідовно з"єднаний з джерелом живлення та магнітокерованим герметизованим контактом.

Текст

Пристрій для іскрозахисту нелінійних навантажень, який містить джерело живлення, яке послідовно з'єднано через вимикач з нелінійним навантаженням, індуктивний елемент та ключовий елемент, який відрізняється тим, що як ключовий елемент використовують магнітокерований герметизований контакт, паралельно якому підключена котушка напруги, а індуктивний елемент послідовно з'єднаний з джерелом живлення та магнітокерованим герметизованим контактом. Корисна модель відноситься до електротехніки, а саме - до вибуховозахищеного електрообладнання і може бути використана у вибухонебезпечних акумуляторних приладах для освітлення, які експлуатують у шахтах з небезпечними умовами за газом або вугільним пилом Найбільш близьким та обраним за прототип є пристрій для іскрозахисту нелінійних навантажень, який містить ключовий елемент, з'єднаний з блоком керування, контур коливання виконаний з послідовно з'єднаних індуктивного та ємкісного елементів, при цьому ємкісний елемент підключений паралельно ключовому елементу, один кінець індуктивного елемента підключений до виходу ключового елемента, а інший є виходом пристрою (див.. Ас. № 11044302, кл. E21F9/00, Н02Н7/20). Недоліком даного пристрою є велика кількість елементів, які входять до складу блока керування, контуру коливання, за рахунок чого не забезпечується достатня надійність та безпечність під час виникнення критичних ситуацій у навантаженні В основу корисної моделі поставлено задачу удосконалення пристрою для іскрозахисту нелінійних навантажень шляхом використання швидкодіючого магнітокерованого контакту, за рахунок чого забезпечується швидке відключення нелінійного навантаження від джерела живлення, що не дозволяє утворити Іскру полум'я на ушкодженій ділянці ланцюга. Поставлена задача вирішується у пристрої для іскрозахисту нелінійних навантажень, який містить джерело живлення, яке послідовно з'єднано через вимикач із нелінійним навантаженням, індуктивний елемент та ключовий елемент, передбачені наступні конструктивні зміни, як ключовий елемент використовують магнітокерований герметизований контакт, паралельно якому підключена котушка напруги, індуктивний елемент послідовно з'єднаний з джерелом живлення та магнітокерованим герметизованим контактом. За рахунок використання у пристрої швидкодіючого магнітокерованого герметизованого контакту забезпечується можливість розмикання ланцюга при виникненні критичних ситуацій у навантаженні під час короткого замикання або порушенні ізоляції частин, які проводять електричний струм (наприклад, кабеля шахтарського освітлювача). Паралельне підключення до магнітокерованого герметизованого контакту котушки напруги дозволяє утримувати його контакти у розімкнутому стані до того часу, поки не буде повністю відключений ланцюг. Суть корисної моделі пояснює креслення, де зображена Принципова схема пристрою. Пристрій для іскрозахисту нелінійних навантажень містить джерело живлення 1, індуктивний елемент 2, котушку напруги 3, яка підключена паралельно до магнітокерованого герметизованого контакту 4. Джерело живлення 1 послідовно з'єднано з нелінійним навантаженням 5 (електричною лампою) через вимикач 6. Пристрій для іскрозахисту працює таким чином Вимикач 6 підключає нелінійне навантаження 5 до джерела живлення 1. При збільшенні струму у навантаженні 5 більше заданого значення, струм в індуктивному елементі 2 також збільшується, що викликає відповідне збільшення магнітного потоку, який в свою чергу впливає на магнітокерований герметизований контакт 4 та розмикає його, чим відключає джерело живлення 1 від нелінійного навантаження 5. Під час розмикання t CM О) 924 на контактах магнітокерованого герметизованого контакту 4 виникає напруження, яке дорівнює напрузі джерела живлення 1, яке прикладено до котушки напруження 3, підключеній паралельно магнітокерованому герметизованому контакту 4 У котушці напруження 3 виникає магнітний потік, який утримує магнітокерований герметизований контакт 4 у розімкнутому стані Процес відбувається лавиноподібно Відключення навантаження від джерела живлення проходить протягом 1 мс, що не дозволяє утворити юкру полум'я на ушкодженій чистині ланцюга Пристрій залишається у вимкнутому стані до того часу, поки повністю не припиниться постачання струму до ланцюга Таким чином, запропонований пристрій для іскрозахисту нелінійних навантажень завдяки використанню властивості швидкодіючого магнітокерованого герметизованого контакту змінювати своє положення під час впливу магнітного поля, яке виникає в обмотці під час проходження електричного струму, досягається розмикання ланцюга при виникненні критичних ситуацій ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / і . / / . 2001 р Формат 60x84 1/8 Обсяг Q / р обл -вид арк Тираж50 прим Зам &$ УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22

Дивитися

Додаткова інформація

Назва патенту англійською

Device for spark protection of non-linear loadings

Автори англійською

Vysotskyi Hennadii Vasyliovych, Pelekhov Leonid Petrovych

Назва патенту російською

Устройство для искрозащиты нелинейных нагрузок

Автори російською

Высоцкий Геннадий Васильевич, Пелехов Леонид Петрович

МПК / Мітки

МПК: E21F 9/00, H02H 7/00

Мітки: навантажень, пристрій, нелінійних, іскрозахисту
