Відтискна ложка для виготовлення назубних кап і шин

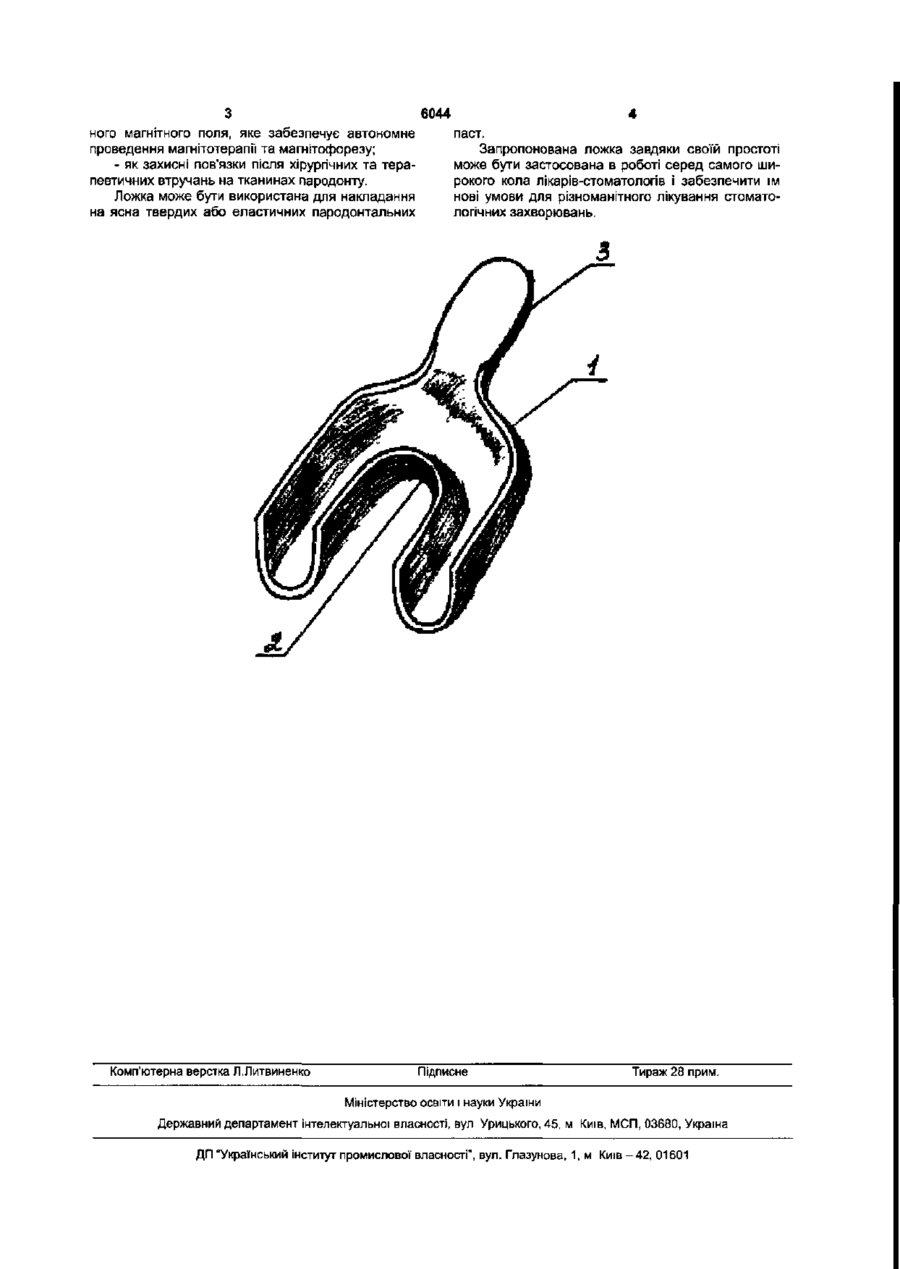

Відтискна ложка для виготовлення назубних кап і шин, робоча поверхня якої виконана у вигляді жолобоподібної підкови з вестибулярним і оральним бортами, яка зв'язана з ручкою, що відходить від вестибулярного борта жолоба назовні, яка відрізняється тим, що вона виконана з полімерного матеріалу. Корисна модель відноситься до медичної техніки, а саме до пристроїв для виготовлення назубних кап і шин, які використовуються для зняття відтисків з зубів та щелеп при їх шинуванні Відома відтискна ложка для отримання відтисків зубів та щелеп, яка виконана шорсткою з металу І являє собою жолобчату оболонку з прикріпленою до неї ручкою [Курляндский В.О., Руководство к практическим занятиям по ортопедической стоматологии, М, 1968, с.38-39] Недоліком відтискної ложки є те, що вона нерухома і не забезпечує отримання відтисків зі щелеп різних форм та розмірів. Крім того, отриманий відтиск призначений тільки для відливки моделі, яка потребує подальшого зуботехнічного оброблення. В основу корисної моделі покладено завдання створити таку відтискну ложку, у якій шляхом зміни матеріалу, з якого вона виконана, досягається підвищення гнучкості всіх складових частин ложки з можливістю їх регулювання і підгонки до різних за формою зубних рядів та щелеп. Для вирішення завдання запропонована ложка для виготовлення назубних кап і шин, робоча поверхня якої виконана у вигляді жолобоподібної підкови з вестибулярним і оральним бортами, яка зв'язана з ручкою, що відходить від вестибулярного борту жолоба назовні, яка відрізняється тим що вона виконана з полімерного матеріалу. На кресленні зображений загальний вид відтискної ложки. Ложка для виготовлення назубних кап і шин виконана з полімерного матеріалу у вигляді жолобоподібної підкови з вестибулярним 1 і оральним 2 бортами, яка зв'язана з ручкою 3, що відходить від вестибулярного 1 борту жолоба назовні. Спосіб використання ложки. Спочатку ложка підганяється до відповідного зубного ряду. Для цього борти ложки вигинаються за формою зубного ряду. При цьому можливість вигинання орального 2 і вестибулярного 1 бортів у фронтальному відділі щелепи досягається завдяки виконанню робочої поверхні ложки з пластичного матеріалу. Це забезпечує можливість руху вестибулярного 1 і орального 2 бортів у передньозадньому напрямку з одночасним збереженням міцності їх з'єднання. Таким чином формується індивідуальна відтискна ложка. Далі її заповнюють відтискним матеріалом, одягають на зубний ряд, фіксують у заданому положенні і відокремлюють одне від одного. З цього моменту відтиск виконує роль назубної капи. Для перетворення її в шину необхідно вирізати в ній отвори на рівні групи зубів, що шинують. Після цього зашиновані зуби з ріжучими і жувальними поверхнями стають відкритими Для виготовлення кап і шин можна використовувати силіконові відтискні маси, пластичні маси, що швидко твердіють та інші еластичні пластичні маси. Отримані капи і шини значно розширюють лікувальний процес і можуть використовуватись у таких випадках: - для фіксації рухомих зубів і пошкоджених альвеолярних паростків; - для пролонгування дії медикаментів на навколозубній тканині, шляхом захисту їх від розмиваючої дії слини; - для фізіотерапевтичного лікування за рахунок під'єднання до капи або шини джерела постій О to с» 6044 ного магнітного поля, яке забезпечує автономне проведення магнітотерапіі та магнітофорезу; - як захисні пов'язки після хірургічних та терапевтичних втручань на тканинах пародонту. Ложка може бути використана для накладання на ясна твердих або еластичних пародонтальних Комп'ютерна верстка Л.Литвиненко паст. Запропонована ложка завдяки своїй простоті може бути застосована в роботі серед самого широкого кола лікарів-стоматологів і забезпечити їм нові умови для різноманітного лікування стоматологічних захворювань. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
