Відтискна ложка для виготовлення назубних кап і шин

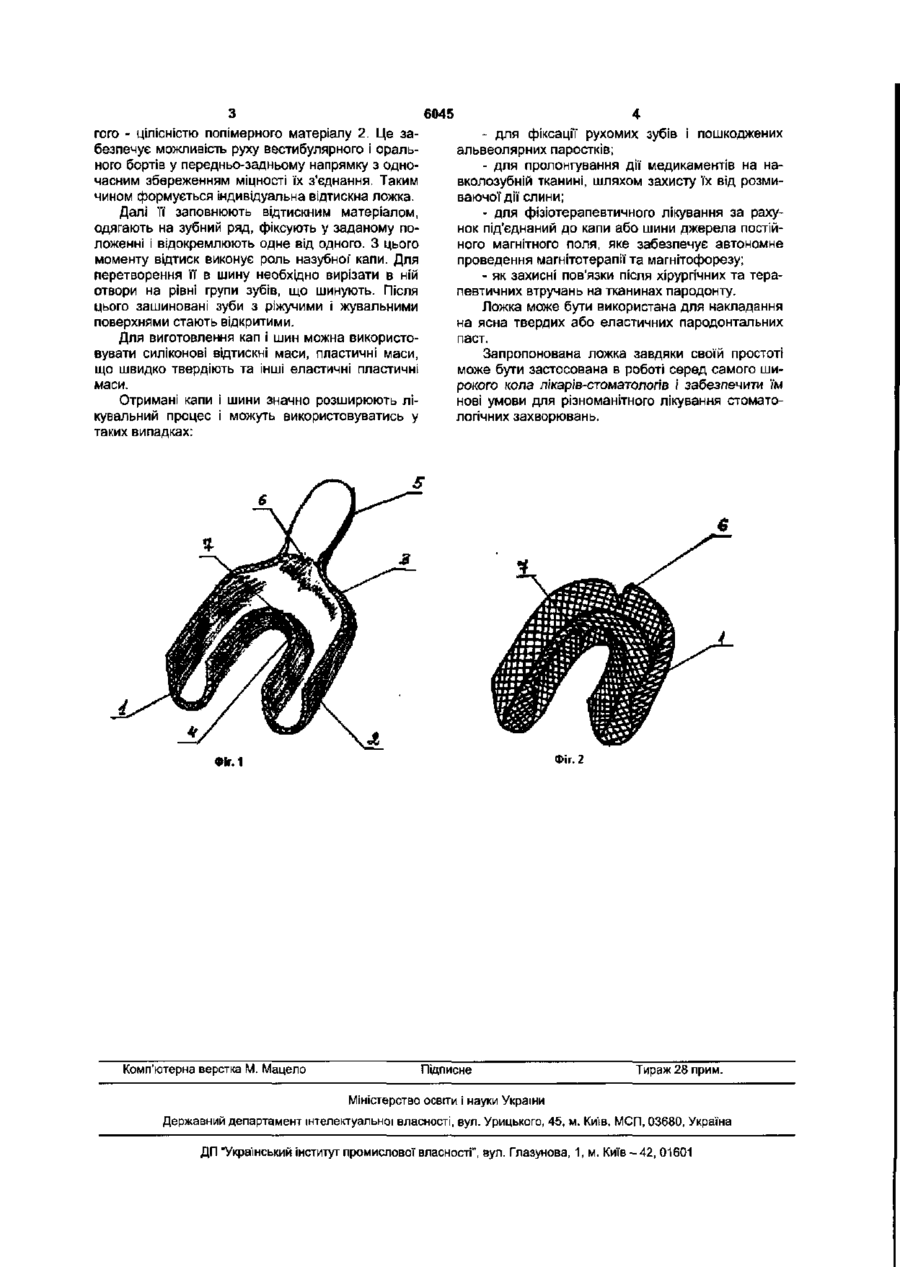

Відтискна ложка для виготовлення назубних кап і шин, робоча поверхня якої виконана у вигляді гнучкої підкови з жолобоподібної сітчастої пластини, покритої полімерним матеріалом з вестибулярним і оральним бортами, яка зв'язана з ручкою, що відходить від вестибулярного борта жолоба назовні, яка відрізняється тим, що оральний і вестибулярний борти з боку полімерного матеріалу виконані суцільними, а з боку сітчастої пластини - розрізані посередині на дві рівні частини. Корисна модель відноситься до медичної техніки, а саме до пристроїв для виготовлення назубних кап і шин, які використовуються для знаття відтисків з зубів та щелеп при їх шинуванні Відома відтискна ложка для отримання відтисків зубів та щелеп, яка виконана шорсткою з металу і являє собою жолобчату оболонку з прикріпленою до неї ручкою [Курляндский В.О., Руководство к практическим занятиям по ортопедической стоматологии.М, 1968, с 38 -39]. Недоліком відтискної ложки є те, що вона не забезпечує отримання відтисків зі щелеп різних форм та розмірів. Крім того, отриманий відтиск призначений тільки для відливки моделі, яка потребує подальшого зуботехнічного оброблення. За прототип прийнята ложка для виготовлення назубних кап і шин, робоча поверхня якої виконана у вигляді підкови з жолобоподібної сітчастої пластини, покритої полімерним матеріалом з вестибулярним і оральними бортами, яка зв'язана з ручкою. Жолоб з оральної' сторони розділений на дві частини, які вільно переміщуються одна відносно одної Все це надає можливості регулювання і підгонки ложки до різних за формою зубних рядів [патент України № 1623 МПКА61С 9/00, 2003р.]. Однак, наявність двох частин орального борту які вільно переміщуються одна відносно одної обумовлює під час роботи незручності і ускладнення, оскільки для фіксування певного розміру треба використовувати спеціальні кріплення, які часто виходять з ладу і не завжди забезпечують міцність з'єднання В основу корисної моделі покладено завдання створити таку відтискну ложку, у якій шляхом зміни її конструкції досягається можливість при збереженні рухливості іі орального борту забезпечити можливість збереження міцності його з'єднання. Для вирішення завдання запропонована ложка для виготовлення назубних кап і шин, робоча поверхня якої виконана у вигляді гнучкої підкови з жолобоподібної сітчастої пластини, покритої полімерним матеріалом з вестибулярним і оральним бортами, що зв'язана з ручкою, яка відходить від вестибулярного борту жолоба назовні, у якій, згідно з корисною моделлю, оральний і вестибулярний борти з боку полімерного матеріалу виконані суцільними, а з боку сітчастої пластини - розрізані посередині на дві рівні частини. На Фіг. 1 зображений загальний вид відтискної ложки На Фіг.2 - сітчаста пластина з розрізами. Ложка для виготовлення назубних кап і шин, виконана у вигляді гнучкої підкови з жолобоподібної сітчастої пластини 1. покритої полімерним матеріалом 2 з вестибулярним 3 і оральним 4 бортами, яка зв'язана з ручкою 5, що відходить від вестибулярного 3 борту жолоба назовні. Оральний 4 і вестибулярний 3 борти з боку сітчастої пластини 1 мають посередині розрізи 6, 7. Спосіб використання ложки. Спочатку ложка підганяється до відповідного зубного ряду. Для цього борти ложки вигинаються за формою зубного ряду. При цьому точність вигинання орального 4 і вестибулярного 3 бортів у фронтальному ВІДДІЛІ щелепи досягається з одного боку розірваністю сітчастої пластини 1, а з дру ю О 6045 гого - цілісністю полімерного матеріалу 2. Це забезпечує можливість руху вестибулярного і орального бортів у передньо-задньому напрямку з одночасним збереженням міцності їх з'єднання. Таким чином формується індивідуальна відтискна ложка. Далі її заповнюють відтискним матеріалом, одягають на зубний ряд, фіксують у заданому положенні і відокремлюють одне від одного. З цього моменту відтиск виконує роль назубної капи. Для перетворення її в шину необхідно вирізати в ній отвори на рівні групи зубів, що шинують. Після цього зашиновані зуби з ріжучими і жувальними поверхнями стають відкритими. Для виготовлення кап і шин можна використовувати силіконові відтискні маси, пластичні маси, що швидко твердіють та інші еластичні пластичні маси. Отримані капи і шини значно розширюють лікувальний процес і можуть використовуватись у таких випадках: - для фіксації рухомих зубів і пошкоджених альвеолярних паростків; - для пролонгування дії медикаментів на навколозубній тканині, шляхом захисту їх від розмиваючої дії слини; - для фізіотерапевтичного лікування за рахунок під'єднаний до капи або шини джерела постійного магнітного поля, яке забезпечує автономне проведення магнітотерапії та магнітофорезу; - як захисні пов'язки після хірургічних та терапевтичних втручань на тканинах пародонту. Ложка може бути використана для накладання на ясна твердих або еластичних пародонтальних паст. Запропонована ложка завдяки своїй простоті може бути застосована в роботі серед самого широкого кола лікарів-стоматологів і забезпечити їм нові умови для різноманітного лікування стоматологічних захворювань. Фіг. 2 ФІГ. 1 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
