Пневматичний висівний апарат

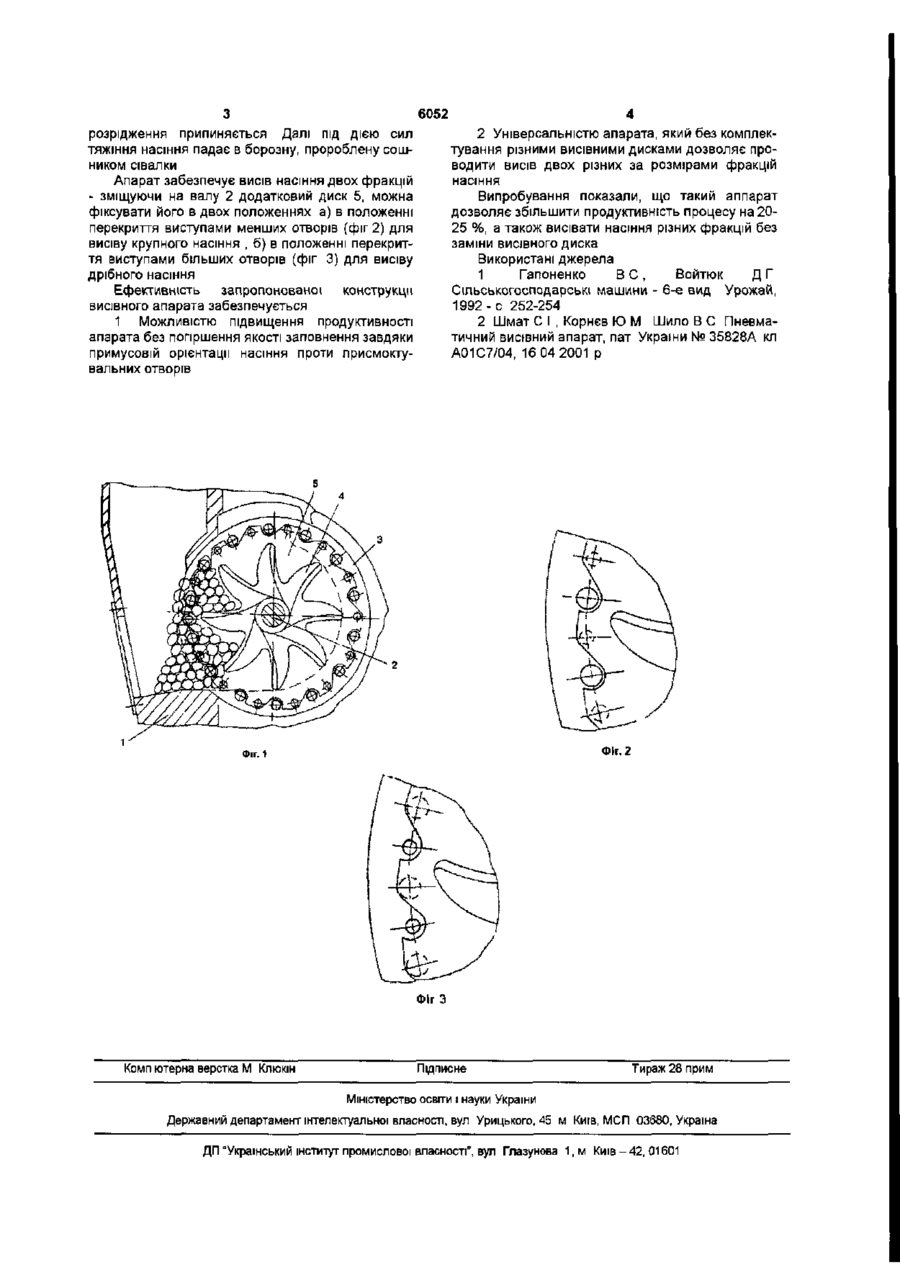

Пневматичний висівний апарат, який включає корпус, висівний диск, перегрібач і встановлений між ними додатковий зубчастий диск, який відрізняється тим, що висівний диск має різні за діаметром отвори, що попарно чергуються, причому додатковий диск може бути встановлений у два положення з закриттям виступами менших отворів висівного диска і з закриттям виступами більших отворів висівного диска Корисна модель відноситься до галузі сільськогосподарського машинобудування зокрема до просапних сівалок для посіву кукурудзи, сої та інших подібних культур за способом посіву та нормами висіву тупами більших отворів для висіву насіння дрібної фракції На фіг 1 зображений пневматичний висівний аппарат, на фіг 2 - фрагмент апарата (перше положення додаткового диска), на фіг 3 - те ж (друге положення додаткового диска) Пневматичний висівний аппарат має корпус 1, на валу 2 якого розміщений висівний диск 3 і ворушилка 4, а між ними - зубчастий диск 5 Диск 5 по зовнішньому контуру має виступи і впадини Діаметр кола виступів більший зовнішнього кола отворів диска а радіус кола впадин більший радіуса більших отворів диска По напрямку руху диска в апараті передня частина кромки впадини зрізана і має плавний перехід від дна впадини до зовнішнього кола виступів При установці додаткового диска можливі два його положення а) положення з перекриттям менших отворів диска (фіг 2) б) положення з перекриттям більших отворів диска (фіг 3) Працює аппарат таким чином При обертанні висівного диска 3 у пневматичному апараті насіння із забірної камери подає на ворушилку (перегрібач) 4 Остання направляє насіння в зону присмоктувальних отворів, де воно потрапляє у впадину додаткового диска і за рахунок дії розрідження присмоктується до цього отвору Завдяки підпору з боку додаткового диска насінина краще опирається дії насіння, що знаходиться в забірній камері Співвісне розміщення отворів висівного диска і впадин забезпечує високу вірогідність одинарного заповнення отворів насінням Присмоктане насіння транспортується по одному до місця скидання, де дія сил ВІДОМІ пневматичні ВИСІВНІ апарати для посіву різних сільськогосподарських культур, які включають бункер для насіння, корпус, висівний диск з отворами та камеру розрідження [1] В цьому апараті для висіву різного за розмірами насіння використовують ЗМІННІ диски Недоліком відомих апаратів є необхідність мати декілька змінних дисків Другим недоліком є низька якість відбору насіння висівним диском із забірної камери, що обумовлене дією нерухомого насіння забірної камери на насіння, яке присмокталось до отворів і рухається разом з диском Відомий також пневматичний висівний аппарат [2], який покращує якість висіву насіння за рахунок установки додаткового диска між висівним диском і ворушилкою за рахунок створення штучного підпору для насіння, яке попало в зону отвору висівного диска Недоліком таких апаратів є неможливість висіву різного за розмірами насіння Мета корисної моделі - забезпечення висіву різного за розмірами насіння, наприклад, насіння кукурудзи, сої та ін Мета досягається тим, що пневматичний апарат обладнаний висівним диском, який по колу відбору насіння має різні за діаметром отвори, що попарно чергуються, та додатковим диском, який може бути встановлений в два положення - з закриттям виступами менших отворів для висіву насіння крупної фракції і друге - з закриттям вис сч ю о CD 6052 2 Універсальністю апарата, який без комплектування різними висівними дисками дозволяє проводити висів двох різних за розмірами фракцій насіння Випробування показали, що такий аппарат дозволяє збільшити продуктивність процесу на 2025 %, а також висівати насіння різних фракцій без заміни висівного диска Використані джерела 1 Гапоненко В С, Войтюк ДГ Сільськогосподарські машини - 6-е вид Урожай, 1992-с 252-254 2 Шмат С І , Корнєв Ю М Шило В С Пневматичний висівний апарат, пат України № 35828А кл А01С7/04, 16 04 2001 р розрідження припиняється Далі під дією сил тяжіння насіння падає в борозну, пророблену сошником сівалки Апарат забезпечує висів насіння двох фракцій - зміщуючи на валу 2 додатковий диск 5, можна фіксувати його в двох положеннях а) в положенні перекриття виступами менших отворів (фіг 2) для висіву крупного насіння , б) в положенні перекриття виступами більших отворів (фіг 3) для висіву дрібного насіння Ефективність запропонованої конструкції висівного апарата забезпечується 1 Можливістю підвищення продуктивності апарата без погіршення якості заповнення завдяки примусовій орієнтації насіння проти присмоктувальних отворів Фіг. 2 Фіг. 1 Фіг З Комп ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1,м Київ-42, 01601
