Пневматичний висівний апарат
Номер патенту: 35828
Опубліковано: 16.04.2001
Автори: Шило Валерія Сергіївна, Гузенко Юлія Сергіївна, Корнєв Юрій Миколайович, Шмат Сергій Іванович
Формула / Реферат
1. Пневматичний висівний апарат, який включає корпус, висівний диск, nepегрібач і привідний вал, який відрізняється тим, що між висівним диском і перегрібачом встановлений зубчастий диск, зовнішній діаметр якого менший діаметра середнього кола отворів висівного диска, а впадини співвісні з отворами висівного диска.
2. Пневматичний висівний апарат по п. 1, який відрізняється тим, що діаметр кола впадин більший діаметра отворів висівного диска.
3. Пневматичний висівний апарат по пп. 1, 2, який відрізняється тим, що виступ перед впадиною по напрямку руху диска виконаний зрізаним із плавним переходом від зовнішнього кола зубчастого диска до дна впадин.
4. Пневматичний висівний апарат по п. 1, який відрізняється тим, що товщина зубчастого диска менше, товщини насіння.
Текст

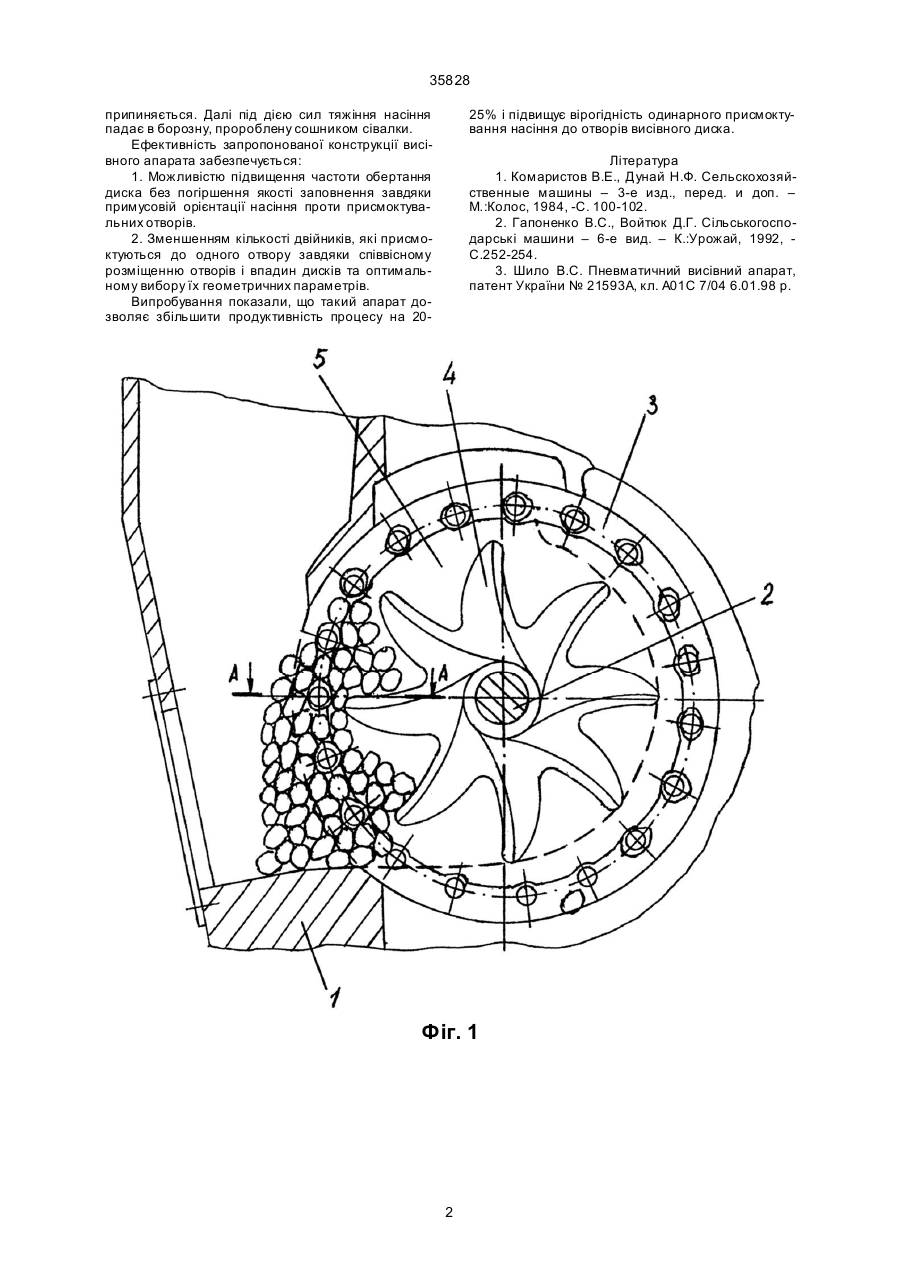

1. Пневматичний висівний апарат, який включає корпус, висівний диск, перегрібач і привідний вал, який відрізняється тим, що між висівним диском і перегрібачом встановлений зубчастий диск, 35828 припиняється. Далі під дією сил тяжіння насіння падає в борозну, пророблену сошником сівалки. Ефективність запропонованої конструкції висівного апарата забезпечується: 1. Можливістю підвищення частоти обертання диска без погіршення якості заповнення завдяки примусовій орієнтації насіння проти присмоктувальних отворів. 2. Зменшенням кількості двійників, які присмоктуються до одного отвору завдяки співвісному розміщенню отворів і впадин дисків та оптимальному вибору їх геометричних параметрів. Випробування показали, що такий апарат дозволяє збільшити продуктивність процесу на 20 25% і підвищує вірогідність одинарного присмоктування насіння до отворів висівного диска. Література 1. Комаристов В.Е., Дунай Н.Ф. Сельскохозяйственные машины – 3-е изд., перед. и доп. – М.:Колос, 1984, -С. 100-102. 2. Гапоненко В.С., Войтюк Д.Г. Сільськогосподарські машини – 6-е вид. – К.:Урожай, 1992, С.252-254. 3. Шило В.С. Пневматичний висівний апарат, патент України № 21593А, кл. А01С 7/04 6.01.98 р. Фіг. 1 2 35828 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic seeding unit
Автори англійськоюShmat Serhii Ivanovych, Korniev Yurii Mykolaiovych, Shylo Valeria Serhiivna, Huzenko Yulia Serhiivna
Назва патенту російськоюПневматический высевающий аппарат
Автори російськоюШмат Сергей Иванович, Корнев Юрий Николаевич, Шило Валерия Сергеевна, Гузенко Юлия Сергеевна
МПК / Мітки
МПК: A01C 7/04
Мітки: пневматичний, апарат, висівний
