Пневматичний висівний апарат

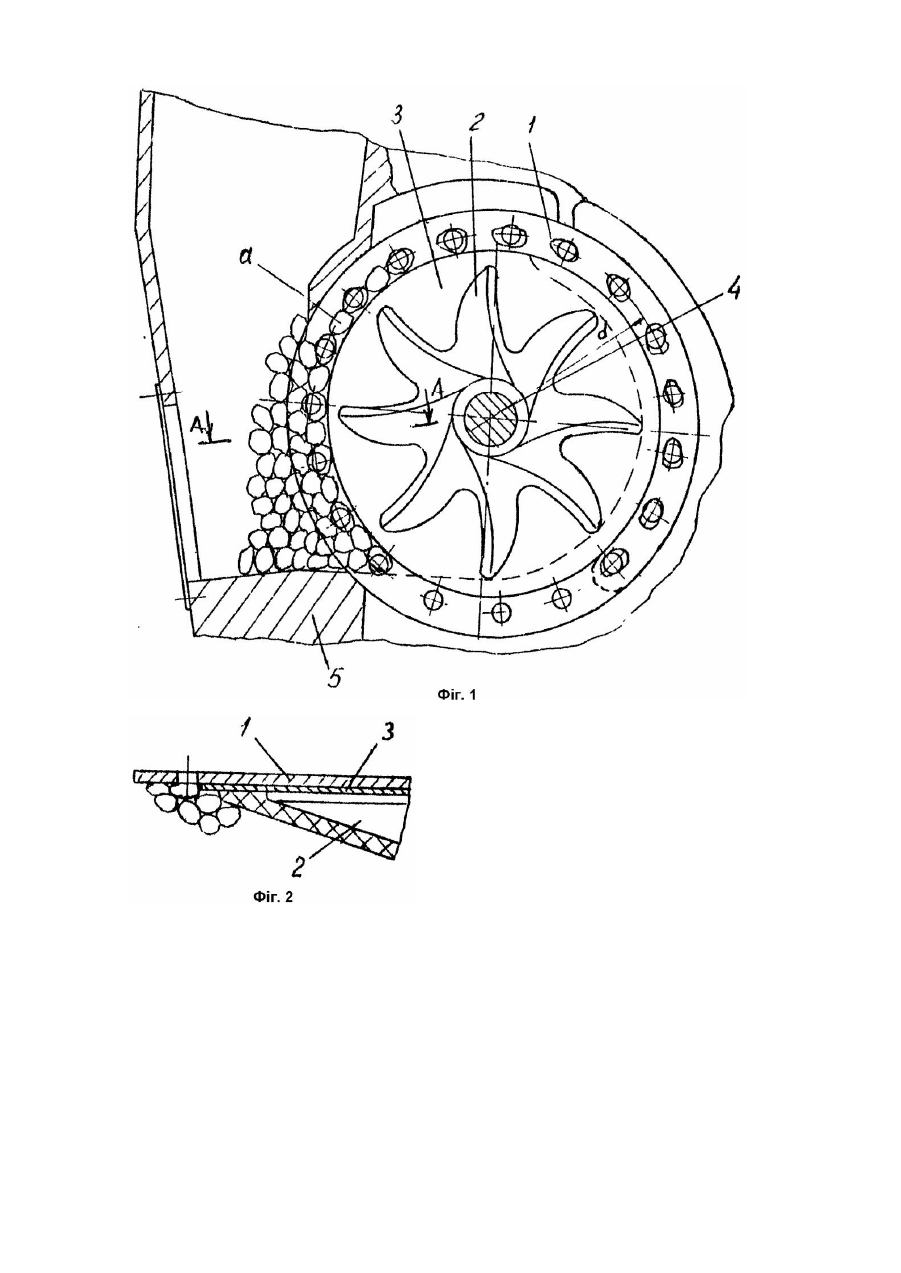

Винахід відноситься до галузі сільського господарства і може бути використаний в просапних сівалках точного висіву з пневматичними висівними апаратами. Відомі пневматичні висівні апарати точного висіву [1, 2], які мають в забірній камері спеціальний пристрій для розгону насіння і кращого присмоктування до отворів диска за рахунок зменшення відносної швидкості між диском і насінням. Таким пристроєм служить ворушилка, яка своїми зовнішніми зубцями захоплює насіння із забірної камери і при обертанні дещо покращує заповнення ним отворів висівного диска. Однак зубці ворушилки створюють хаотичне переміщення насіння, не забезпечуючи оптимальну траєкторію його руху в напрямі до присмоктувальних отворів. При цьому деякі насінини, попадаючи в отвори, присмоктуються до них, але інші, що знаходяться в хаотичному русі на шляху переміщення присмоктаного насіння, або знімають його з отвору або стають поряд з ним, створюючи пусті комірки чи двійники, порушуючи таким чином точний (одинарний) відбір насіння. Даний винахід вирішує задачу покращення одинарного заповнення насінням отворів висівного диска пневматичного висівного апарата. Для цього в запропонованому апараті встановлено кільцевий виступ з внутрішньої частини ряду отворів диска, який має діаметр, менший внутрішнього діаметра ряду отворів диска. Кільцевий виступ розміщений між диском і ворушилкою і може мінятись в залежності від розміру отворів диска або розмірів насіння. На фіг.1 схематично зображена частина висівного апарата, на фіг.2 - те ж, розріз по А - А. Між висівним диском 1 і ворушилкою 2 розміщений плоский диск 3, діаметр якого менший внутрішнього діаметра ряда отворів висівного диска 1. Обидва диски обертаються від валу 4, розміщеному в підшипниках корпуса 5. Працює апарат так. При обертанні висівного диска 1 в пневматичному апараті насіння із забірної камери попадає на ворушилку 2. Остання направляє насіння в зону отворів. Для зменшення хаотичного переміщення насіння в області отворів диск 3 орієнтує його біля отворів, створюючи калібруючий ряд а по загальному діаметру отворів d, значно покращуючи умови для одинарного заповнення їх насінням. Діаметр орієнтуючого диска 3 вибирається таким чином, щоб насіння, що присмоктується до отворів, центрувалось по осі отворів. Завдяки орієнтуючому диску, встановленому між висівним диском і ворушилкою, насіння легко переходить з орієнтуючого ряда до отворів висівного диска, причому орієнтація насіння забезпечується по всій довжині зони заповнення, що покращує саме заповнення отворів насінням при посіві. Орієнтуючий диск виконаний змінним і має діаметр, що залежить від розміру отворів, виконаних на диску. Випробування показали, що такий апарат дозволяє збільшити швидкість висівного диска на 20 - 25% без зниження якості роботи пневматичного висівного апарата.
