Спосіб виготовлення виробів із бетонних сумішей

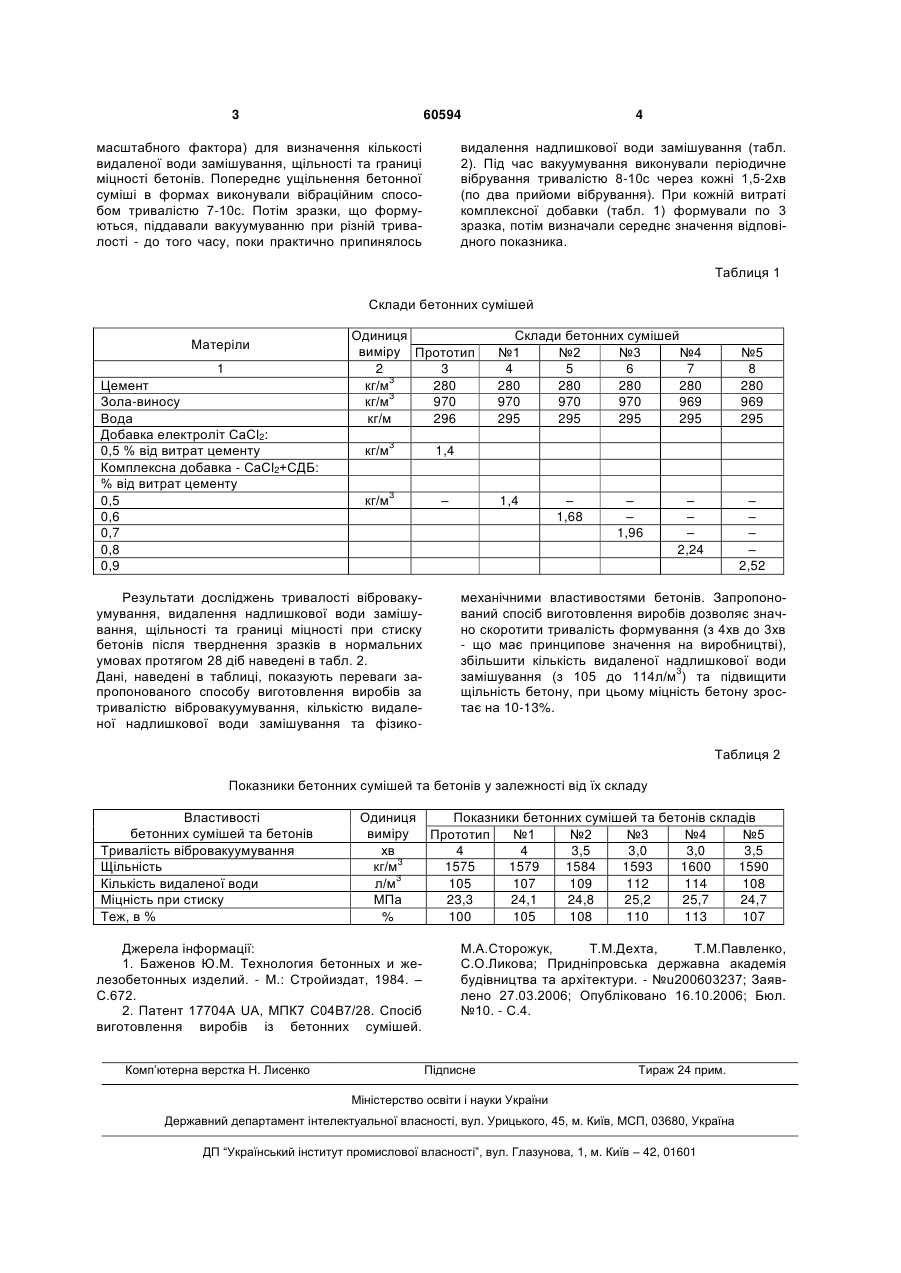

Спосіб виготовлення виробів із бетонних сумішей, що включає приготування бетонної суміші та ущільнення її вібровакуумуванням, який відрізняється тим, що в процесі приготування бетонної суміші до її складу додають комплексну добавку, наприклад суміш розчинів хлориду кальцію та сульфітно-дріжджової бражки, в кількості 0,6...0,8 мас % від витрат цементу. (19) (21) u201013879 (22) 22.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПРИХОДЬКО АНАТОЛІЙ ПЕТРОВИЧ, ПАВЛЕНКО ТЕТЯНА МИХАЙЛІВНА, ДЕХТА ТЕТЯНА МИКОЛАЇВНА, АББАСОВА АНАСТАСІЯ РУСЛАНІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 60594 масштабного фактора) для визначення кількості видаленої води замішування, щільності та границі міцності бетонів. Попереднє ущільнення бетонної суміші в формах виконували вібраційним способом тривалістю 7-10с. Потім зразки, що формуються, піддавали вакуумуванню при різній тривалості - до того часу, поки практично припинялось 4 видалення надлишкової води замішування (табл. 2). Під час вакуумування виконували періодичне вібрування тривалістю 8-10с через кожні 1,5-2хв (по два прийоми вібрування). При кожній витраті комплексної добавки (табл. 1) формували по 3 зразка, потім визначали середнє значення відповідного показника. Таблиця 1 Склади бетонних сумішей Матеріли 1 Цемент Зола-виносу Вода Добавка електроліт СаСl2: 0,5 % від витрат цементу Комплексна добавка - СаСl2+СДБ: % від витрат цементу 0,5 0,6 0,7 0,8 0,9 Одиниця виміру Прототип 2 3 3 кг/м 280 3 кг/м 970 кг/м 296 кг/м 3 3 – №5 8 280 969 295 1,4 кг/м Склади бетонних сумішей №1 №2 №3 №4 4 5 6 7 280 280 280 280 970 970 970 969 295 295 295 295 Результати досліджень тривалості вібровакуумування, видалення надлишкової води замішування, щільності та границі міцності при стиску бетонів після тверднення зразків в нормальних умовах протягом 28 діб наведені в табл. 2. Дані, наведені в таблиці, показують переваги запропонованого способу виготовлення виробів за тривалістю вібровакуумування, кількістю видаленої надлишкової води замішування та фізико 1,4 – 1,68 – – 1,96 – – – 2,24 – – – – 2,52 механічними властивостями бетонів. Запропонований спосіб виготовлення виробів дозволяє значно скоротити тривалість формування (з 4хв до 3хв - що має принципове значення на виробництві), збільшити кількість видаленої надлишкової води 3 замішування (з 105 до 114л/м ) та підвищити щільність бетону, при цьому міцність бетону зростає на 10-13%. Таблиця 2 Показники бетонних сумішей та бетонів у залежності від їх складу Властивості бетонних сумішей та бетонів Тривалість вібровакуумування Щільність Кількість видаленої води Міцність при стиску Теж, в % Одиниця виміру хв 3 кг/м 3 л/м МПа % Джерела інформації: 1. Баженов Ю.М. Технология бетонных и железобетонных изделий. - М.: Стройиздат, 1984. – С.672. 2. Патент 17704A UA, МПК7 С04В7/28. Спосіб виготовлення виробів із бетонних сумішей. Комп’ютерна верстка Н. Лиcенко Показники бетонних сумішей та бетонів складів Прототип №1 №2 №3 №4 №5 4 4 3,5 3,0 3,0 3,5 1575 1579 1584 1593 1600 1590 105 107 109 112 114 108 23,3 24,1 24,8 25,2 25,7 24,7 100 105 108 110 113 107 М.А.Сторожук, Т.М.Дехта, Т.М.Павленко, С.О.Ликова; Придніпровська державна академія будівництва та архітектури. - №u200603237; Заявлено 27.03.2006; Опубліковано 16.10.2006; Бюл. №10. - С.4. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
