Пристрій для виготовлення трубчастих виробів із бетонних сумішей

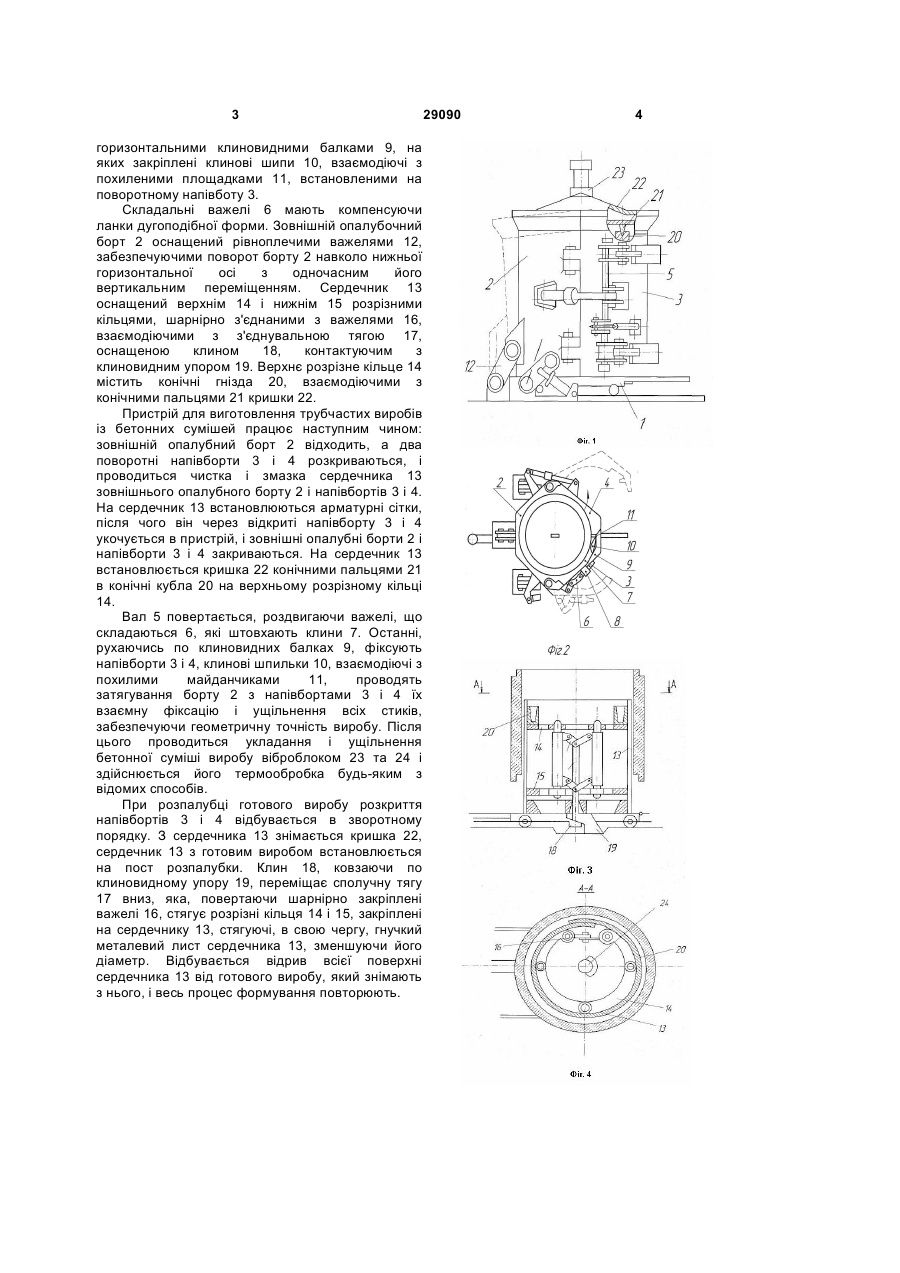

Пристрій для виготовлення трубчастих виробів із бетонних сумішей для виготовлення об'ємних елементів, що містить основу, зовнішні опалубні борти, один з яких виконаний з двох поворотних напівбортів, приводи і механізми замикання і фіксації бортів, який відрізняється тим, що, з метою підвищення якості виробів, він оснащений віброблоком всередині пристрою, для підвищення функціональності виробу на торцях форми виконані пази. (19) (21) u200704124 (22) 16.04.2007 (24) 10.01.2008 (72) НАЗАРЕНКО ІВАН ІВАНОВИЧ, UA, КОРНІЙЧУК БОРИС ВАЛЕРІЙОВИЧ, UA, БАРАНОВ ЮРІЙ ОЛЕКСІЙОВИЧ, UA, МІЩУК ЄВГЕН ОЛЕКСАНДРОВИЧ, UA (73) НАЗАРЕНКО ІВАН ІВАНОВИЧ, UA, БАРАНОВ ЮРІЙ ОЛЕКСІЙОВИЧ, UA, КОРНІЙЧУК БОРИС ВАЛЕРІЙОВИЧ, UA, МІЩУК ЄВГЕН ОЛЕКСАНДРОВИЧ, UA 3 горизонтальними клиновидними балками 9, на яких закріплені клинові шипи 10, взаємодіючі з похиленими площадками 11, встановленими на поворотному напівботу 3. Складальні важелі 6 мають компенсуючи ланки дугоподібної форми. Зовнішній опалубочний борт 2 оснащений рівноплечими важелями 12, забезпечуючими поворот борту 2 навколо нижньої горизонтальної осі з одночасним його вертикальним переміщенням. Сердечник 13 оснащений верхнім 14 і нижнім 15 розрізними кільцями, шарнірно з'єднаними з важелями 16, взаємодіючими з з'єднувальною тягою 17, оснащеною клином 18, контактуючим з клиновидним упором 19. Верхнє розрізне кільце 14 містить конічні гнізда 20, взаємодіючими з конічними пальцями 21 кришки 22. Пристрій для виготовлення трубчастих виробів із бетонних сумішей працює наступним чином: зовнішній опалубний борт 2 відходить, а два поворотні напівборти 3 і 4 розкриваються, і проводиться чистка і змазка сердечника 13 зовнішнього опалубного борту 2 і напівбортів 3 і 4. На сердечник 13 встановлюються арматурні сітки, після чого він через відкриті напівборту 3 і 4 укочується в пристрій, і зовнішні опалубні борти 2 і напівборти 3 і 4 закриваються. На сердечник 13 встановлюється кришка 22 конічними пальцями 21 в конічні кубла 20 на верхньому розрізному кільці 14. Вал 5 повертається, роздвигаючи важелі, що складаються 6, які штовхають клини 7. Останні, рухаючись по клиновидних балках 9, фіксують напівборти 3 і 4, клинові шпильки 10, взаємодіючі з похилими майданчиками 11, проводять затягування борту 2 з напівбортами 3 і 4 їх взаємну фіксацію і ущільнення всіх стиків, забезпечуючи геометричну точність виробу. Після цього проводиться укладання і ущільнення бетонної суміші виробу віброблоком 23 та 24 і здійснюється його термообробка будь-яким з відомих способів. При розпалубці готового виробу розкриття напівбортів 3 і 4 відбувається в зворотному порядку. З сердечника 13 знімається кришка 22, сердечник 13 з готовим виробом встановлюється на пост розпалубки. Клин 18, ковзаючи по клиновидному упору 19, переміщає сполучну тягу 17 вниз, яка, повертаючи шарнірно закріплені важелі 16, стягує розрізні кільця 14 і 15, закріплені на сердечнику 13, стягуючі, в свою чергу, гнучкий металевий лист сердечника 13, зменшуючи його діаметр. Відбувається відрив всієї поверхні сердечника 13 від готового виробу, який знімають з нього, і весь процес формування повторюють. 29090 4
