Пристрій для оцінки окоміру

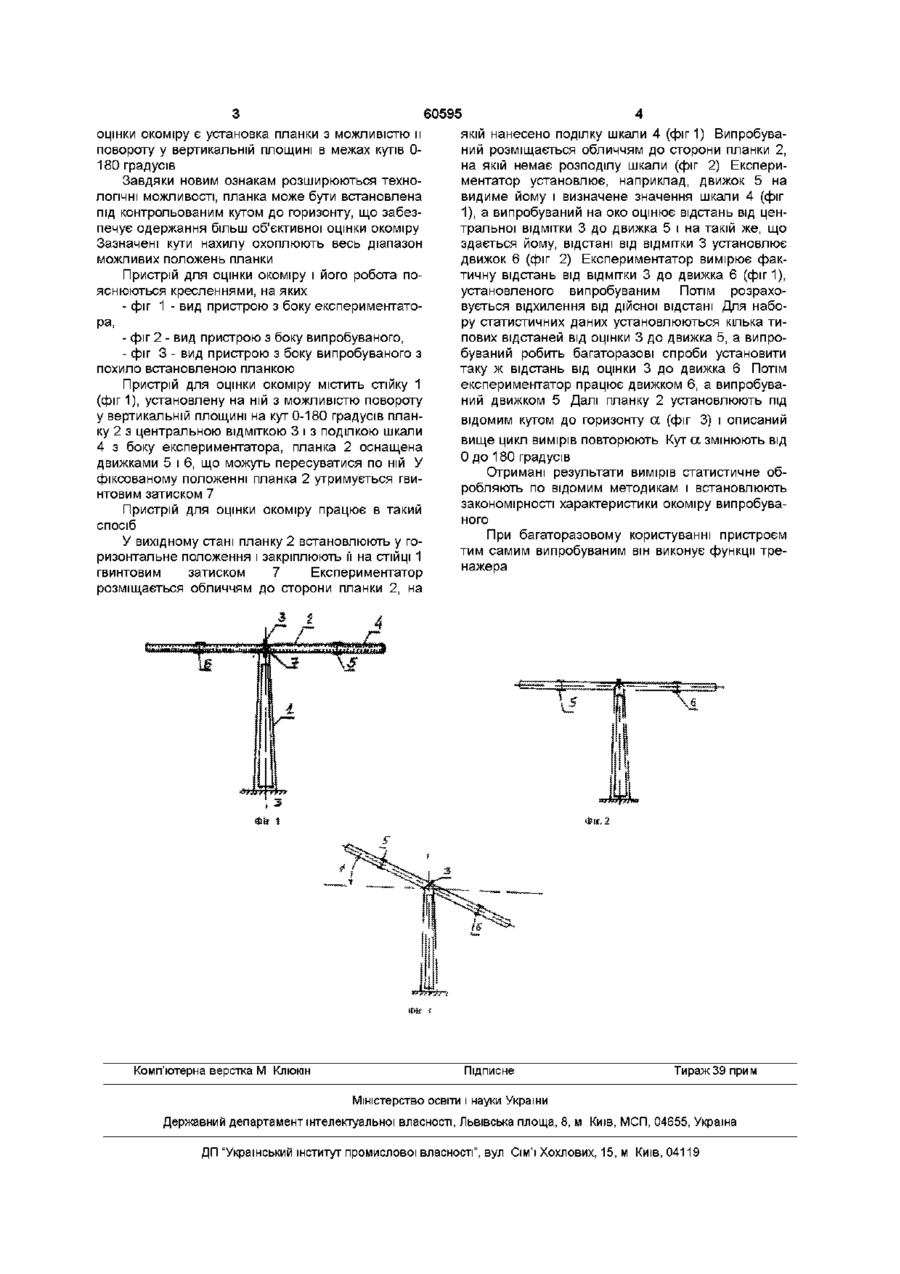

Пристрій для оцінки окоміру, що містить стійку й закріплену на ній планку з центральною ВІДМІТКОЮ, поділками шкали з одного боку і рухомими по планці движками, який відрізняється тим, що планка встановлена з можливістю повороту и у вертикальній площині у межах кутів 0-180 градусів общей ред А А Крылова, С А Маничева - СП б Питер, 2001 -560с -С 49-51) Ця окомірна лінійка по технічній сутності є найбільш близької до заявляемого пристрою, і тому прийнята як найближчий аналог Істотними ознаками відомої окомірної ЛІНІЙКИ, що збігаються з пропонованим пристроєм для оцінки окоміру, є наявність стійки й укріпленої на ній планки з центральною ВІДМІТКОЮ, ПОДІЛКОЮ З ОДНІЄЇ сторони і рухомими по ній движками Недоліком окомірної ЛІНІЙКИ по найближчому аналогу є те, що лінійка Леманна розташована тільки горизонтально, закріплена на стійках, і, отже, точність окоміру визначається тільки в одному положенні ЛІНІЙКИ Проте, реальні об'єкти мають вимір не тільки в горизонтальній, але й у похилій і вертикальній площинах, оцінити окомір у похилій і вертикальній площинах за допомогою відомої ЛІНІЙКИ неможливо В основу пропонованого винаходу поставлена задача такого удосконалення пристрою для оцінки окоміру, що дозволило б підвищити точність об'єктивної оцінки окоміру за рахунок розширення технологічних можливостей пристрою шляхом оптимізацм його конструкції Поставлена задача зважується тим, що в пристрої для оцінки окоміру, що містить стійку й укріплену на ній планку з центральною ВІДМІТКОЮ, ПОДІ ЛКОЮ з однієї сторони і рухомими по ній движками, планка встановлена з можливістю повороту її у вертикальній площині в межах кутів 0-180 градусів Новими істотними ознаками в пристрої для ю о> ю о (О 60595 оцінки окоміру є установка планки з можливістю и повороту у вертикальній площині в межах кутів 0180 градусів Завдяки новим ознакам розширюються технологічні можливості, планка може бути встановлена під контрольованим кутом до горизонту, що забезпечує одержання більш об'єктивної оцінки окоміру Зазначені кути нахилу охоплюють весь діапазон можливих положень планки Пристрій для оцінки окоміру і його робота пояснюються кресленнями, на яких - фіг 1 - вид пристрою з боку експериментатора, - фіг 2 - вид пристрою з боку випробуваного, - фіг 3 - вид пристрою з боку випробуваного з похило встановленою планкою Пристрій для оцінки окоміру містить стійку 1 (фіг 1), установлену на ній з можливістю повороту у вертикальній площині на кут 0-180 градусів планку 2 з центральною ВІДМІТКОЮ 3 і з поділкою шкали 4 з боку експериментатора, планка 2 оснащена движками 5 і 6, що можуть пересуватися по ній У фіксованому положенні планка 2 утримується гвинтовим затиском 7 Пристрій для оцінки окоміру працює в такий спосіб У вихідному стані планку 2 встановлюють у горизонтальне положення і закріплюють її на СТІЙЦІ 1 гвинтовим затиском 7 Експериментатор розміщається обличчям до сторони планки 2, на Комп'ютерна верстка М Клюкш якій нанесено поділку шкали 4 (фиг 1) Випробуваний розміщається обличчям до сторони планки 2, на якій немає розподілу шкали (фіг 2) Експериментатор установлює, наприклад, движок 5 на видиме йому і визначене значення шкали 4 (фіг 1), а випробуваний на око оцінює відстань від центральної ВІДМІТКИ 3 до движка 5 і на такій же, що здається йому, відстані від ВІДМІТКИ 3 установлює движок 6 (фіг 2) Експериментатор вимірює фактичну відстань від ВІДМІТКИ 3 до движка 6 (фиг 1), установленого випробуваним Потім розраховується відхилення від дійсної відстані Для набору статистичних даних установлюються кілька типових відстаней від оцінки 3 до движка 5, а випробуваний робить багаторазові спроби установити таку ж відстань від оцінки 3 до движка 6 Потім експериментатор працює движком 6, а випробуваний движком 5 Далі планку 2 установлюють під відомим кутом до горизонту а (фіг 3) і описаний вище цикл вимірів повторюють Кут а змінюють від 0 до 180 градусів Отримані результати вимірів статистичне обробляють по відомим методикам і встановлюють закономірності характеристики окоміру випробуваного При багаторазовому користуванні пристроєм тим самим випробуваним він виконує функції тренажера Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
