Магнітомодуляційний датчик
Формула / Реферат
Магнітомодуляційний датчик, що містить кільце-модулятор та дві взаємно перпендикулярні пари феритових концентраторів, стрижні-концентратори мають наскрізні прорізи, на стінках яких намотано обмотки управління, з'єднані попарно послідовно, який відрізняється тим, що застосовано два додаткові кільця-модулятори, розташовані відносно основного кільця-модулятора у взаємно перпендикулярних площинах, та додаткову пару феритових концентраторів, розміщену перпендикулярно основним парам феритових концентраторів, при цьому стрижні-концентратори додаткової пари феритових концентраторів мають наскрізні прорізи, на стінках яких намотано обмотки управління, з'єднані попарно послідовно.
Текст

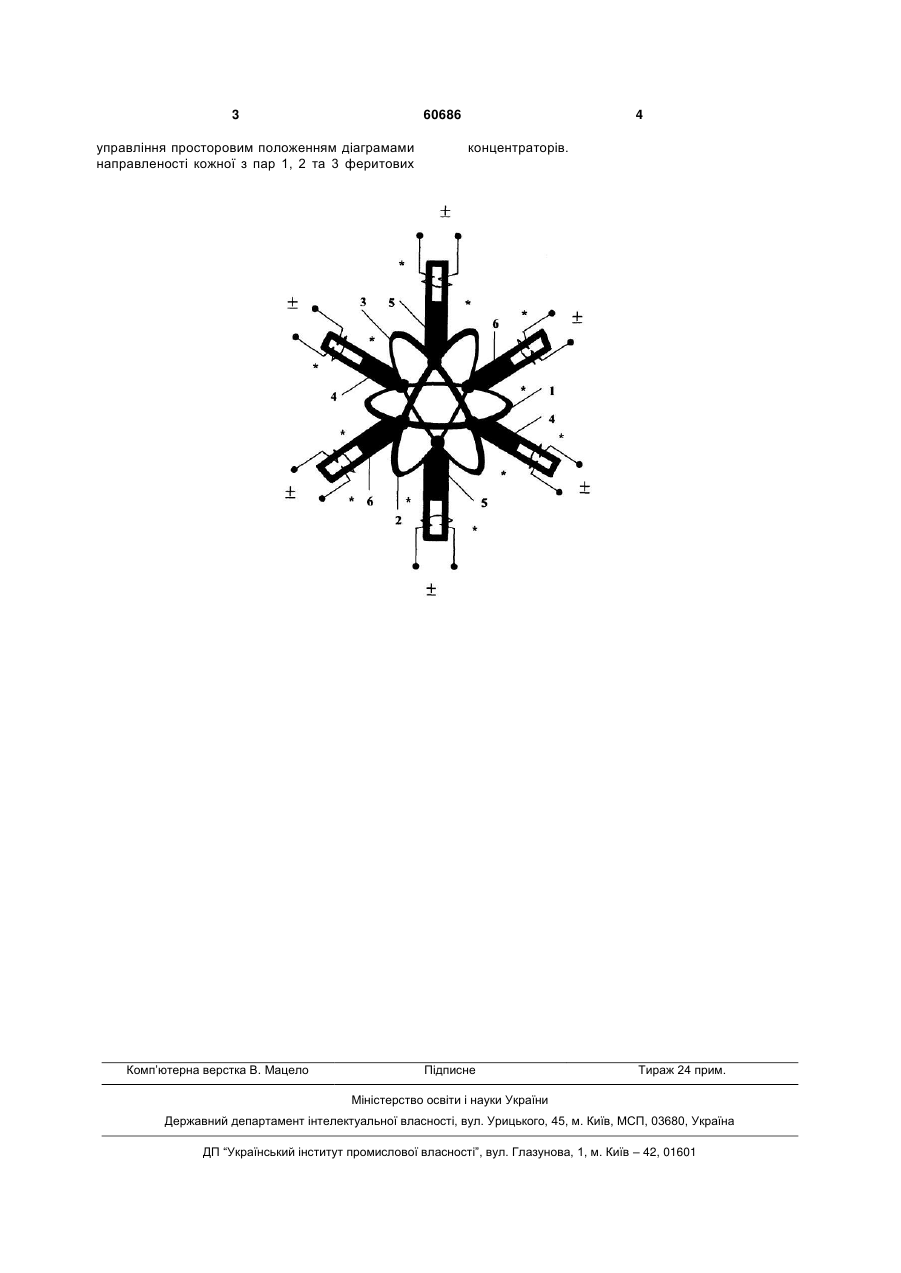

Магнітомодуляційний датчик, що містить кільце-модулятор та дві взаємно перпендикулярні пари феритових концентраторів, стрижніконцентратори мають наскрізні прорізи, на стінках 3 60686 управління просторовим положенням діаграмами направленості кожної з пар 1, 2 та 3 феритових Комп’ютерна верстка В. Мацело 4 концентраторів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagneto-modulation indicator
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюМагнитомодуляционный датчик
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01R 33/00
Мітки: датчик, магнітомодуляційний
