Магнітомодуляційний датчик
Формула / Реферат
Магнітомодуляційний датчик, що містить дві взаємно перпендикулярні пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано узгоджено послідовно та які разом зі стрижнями виконують функцію модуляторів, який відрізняється тим, що розташовано додаткову пару двострижневих диференціальних ферозондів, розміщену перпендикулярно основним парам двострижневих диференціальних ферозондів, при цьому на стрижнях ферозондів додаткової пари розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано узгоджено послідовно з обмотками збудження основних пар двострижневих диференціальних ферозондів.
Текст

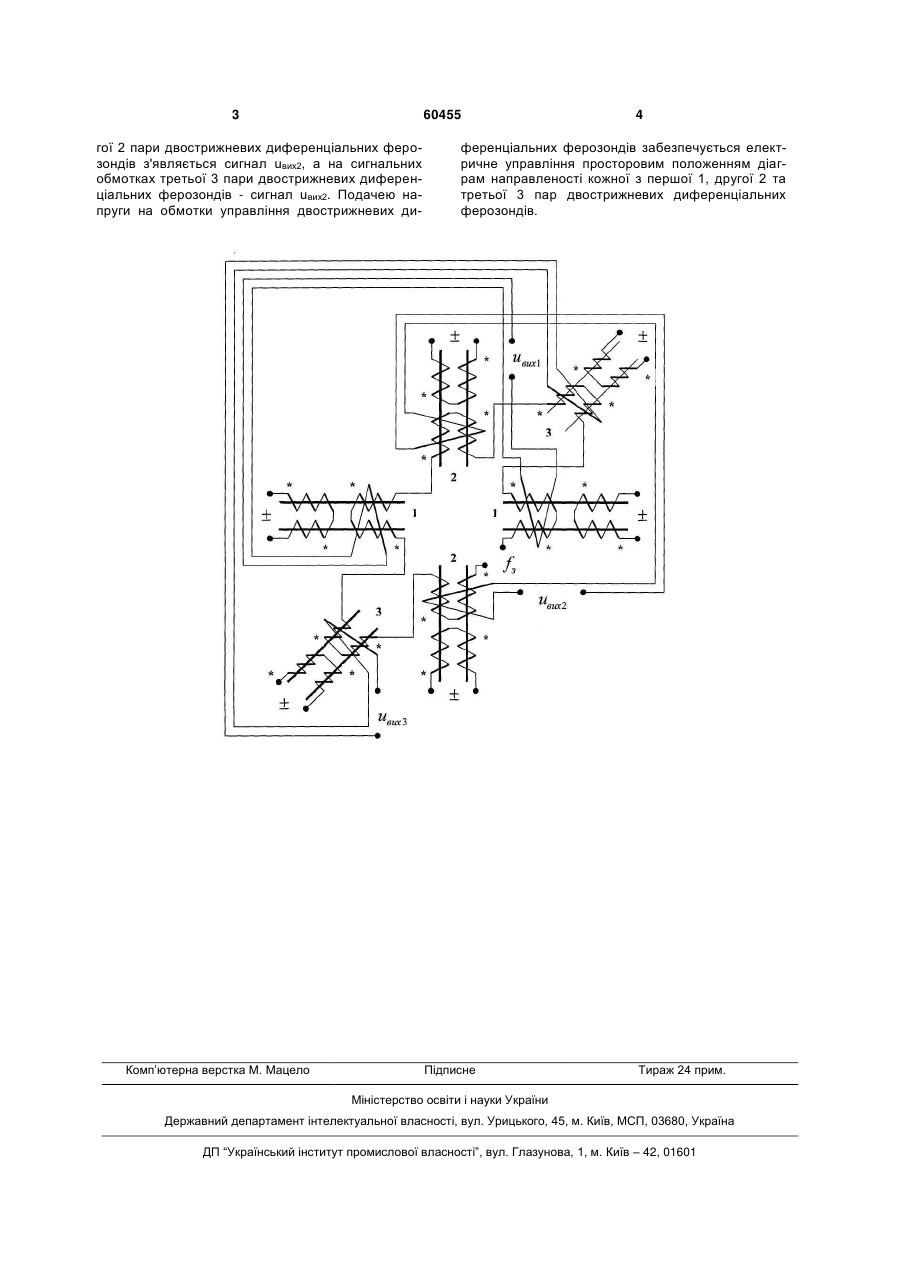

Магнітомодуляційний датчик, що містить дві взаємно перпендикулярні пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано 3 60455 гої 2 пари двострижневих диференціальних ферозондів з'являється сигнал uвих2, а на сигнальних обмотках третьої 3 пари двострижневих диференціальних ферозондів - сигнал uвих2. Подачею напруги на обмотки управління двострижневих ди Комп’ютерна верстка М. Мацело 4 ференціальних ферозондів забезпечується електричне управління просторовим положенням діаграм направленості кожної з першої 1, другої 2 та третьої 3 пар двострижневих диференціальних ферозондів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagneto-modulation indicator
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюМагнитомодуляционный датчик
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01R 33/09
Мітки: магнітомодуляційний, датчик
