Установка для виробництва плит гіпсових пазогребеневих
Формула / Реферат
Установка для виробництва плит гіпсових пазогребеневих, що містить основу, пустотоутворювачі, передню і задню стінки, а також елементи, що утворюють в плиті паз і гребінь, яка відрізняється тим, що вона додатково забезпечена двома напрямними, на одній з яких виконаний виступ, а на другій - паз, напрямні сполучені з передньою і задньою стінками, а стінки з'єднані з кріпильними елементами, які сполучені з основою, при цьому пустотоутворювачі виконані у вигляді набору пальців, жорстко закріплених на основі, і виштовхувачем з отворами, в яких розміщені пальці, крім того, на основі жорстко закріплені подушки з лапою, а в нижній частині виштовхувача виконано гніздо для штока гідроциліндра.
Текст

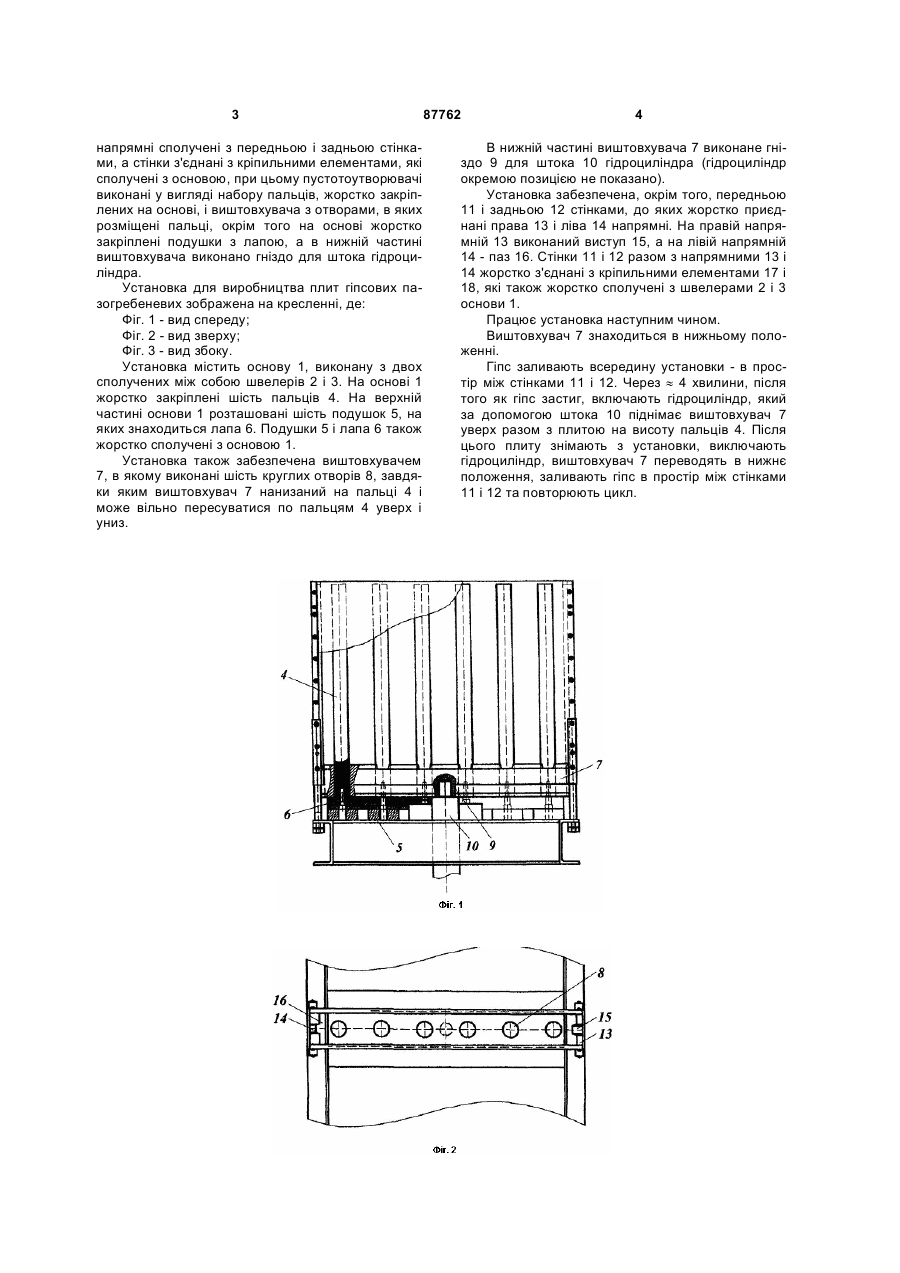

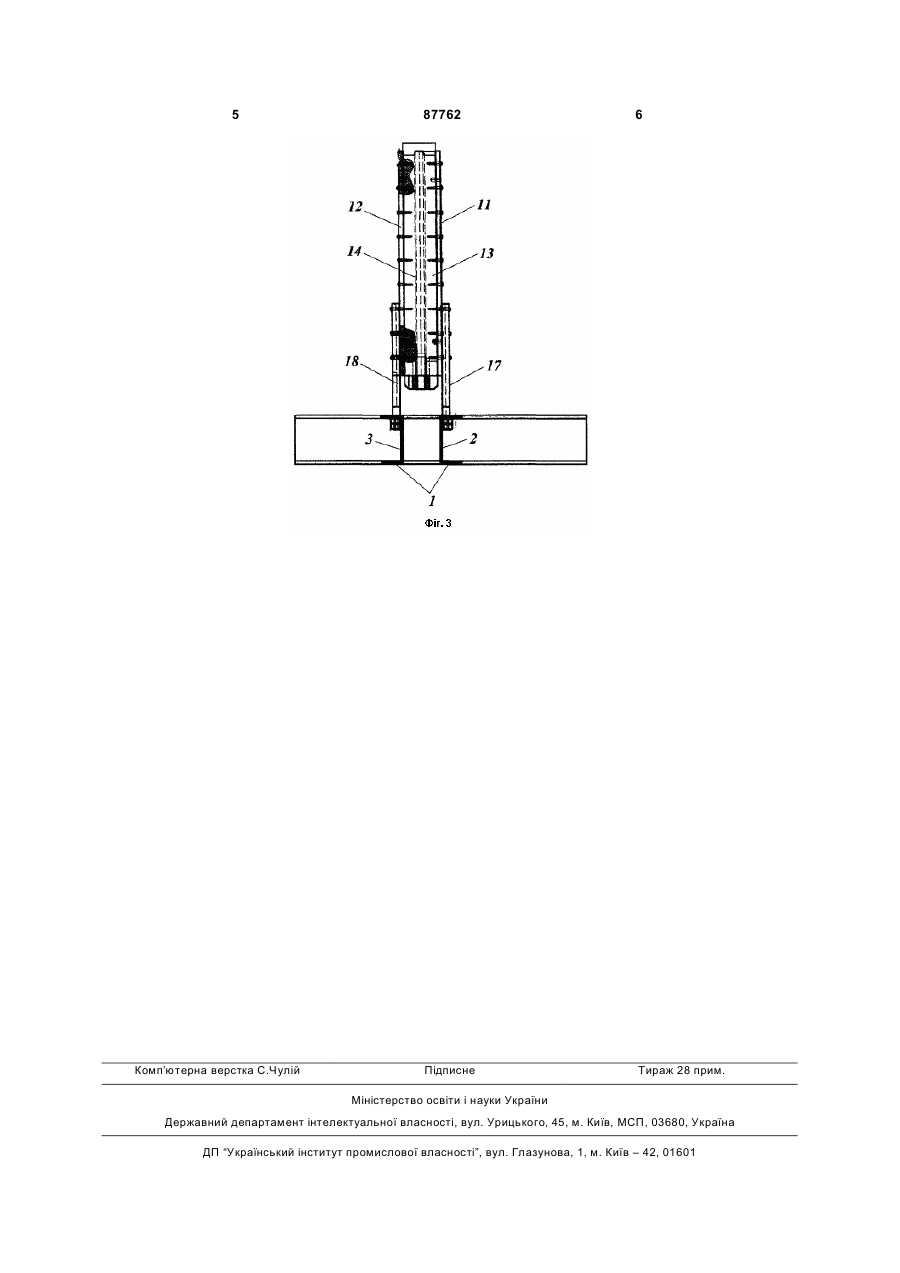

Установка для виробництва плит гіпсових пазогребеневих, що містить основу, пустотоутворю 3 напрямні сполучені з передньою і задньою стінками, а стінки з'єднані з кріпильними елементами, які сполучені з основою, при цьому пустотоутворювачі виконані у вигляді набору пальців, жорстко закріплених на основі, і виштовхувача з отворами, в яких розміщені пальці, окрім того на основі жорстко закріплені подушки з лапою, а в нижній частині виштовхувача виконано гніздо для штока гідроциліндра. Установка для виробництва плит гіпсових пазогребеневих зображена на кресленні, де: Фіг. 1 - вид спереду; Фіг. 2 - вид зверху; Фіг. 3 - вид збоку. Установка містить основу 1, виконану з двох сполучених між собою швелерів 2 і 3. На основі 1 жорстко закріплені шість пальців 4. На верхній частині основи 1 розташовані шість подушок 5, на яких знаходиться лапа 6. Подушки 5 і лапа 6 також жорстко сполучені з основою 1. Установка також забезпечена виштовхувачем 7, в якому виконані шість круглих отворів 8, завдяки яким виштовхувач 7 нанизаний на пальці 4 і може вільно пересуватися по пальцям 4 уверх і униз. 87762 4 В нижній частині виштовхувача 7 виконане гніздо 9 для штока 10 гідроциліндра (гідроциліндр окремою позицією не показано). Установка забезпечена, окрім того, передньою 11 і задньою 12 стінками, до яких жорстко приєднані права 13 і ліва 14 напрямні. На правій напрямній 13 виконаний виступ 15, а на лівій напрямній 14 - паз 16. Стінки 11 і 12 разом з напрямними 13 і 14 жорстко з'єднані з кріпильними елементами 17 і 18, які також жорстко сполучені з швелерами 2 і 3 основи 1. Працює установка наступним чином. Виштовхувач 7 знаходиться в нижньому положенні. Гіпс заливають всередину установки - в простір між стінками 11 і 12. Через » 4 хвилини, після того як гіпс застиг, включають гідроциліндр, який за допомогою штока 10 піднімає виштовхувач 7 уверх разом з плитою на висоту пальців 4. Після цього плиту знімають з установки, виключають гідроциліндр, виштовхувач 7 переводять в нижнє положення, заливають гіпс в простір між стінками 11 і 12 та повторюють цикл. 5 Комп’ютерна верстка С.Чулій 87762 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for production of gypsum grooved-crest plates
Автори англійськоюRuzhytskyi Mykola Vasyliovych
Назва патенту російськоюУстановка для производства гипсовых плит пазогребневых
Автори російськоюРужицкий Николай Васильевич
МПК / Мітки
МПК: B28B 11/00
Мітки: виробництва, установка, гіпсових, плит, пазогребеневих
