Вібраційна гідроімпульсна установка

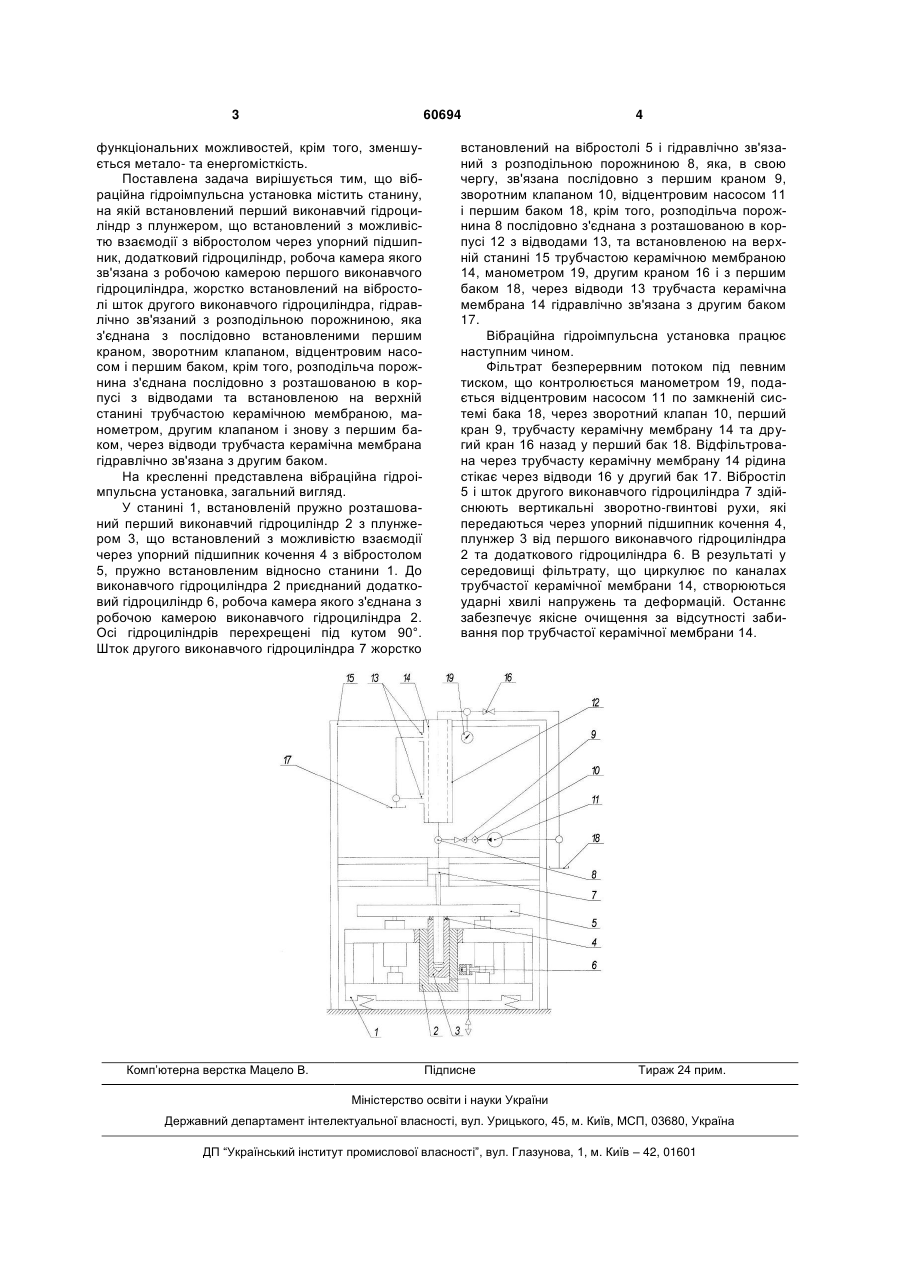

Вібраційна гідроімпульсна установка, що містить станину, на якій встановлений перший виконавчий гідроциліндр з плунжером, що встановлений з можливістю взаємодії з вібростолом через упорний підшипник, додатковий гідроциліндр, ро 3 60694 функціональних можливостей, крім того, зменшується метало- та енергомісткість. Поставлена задача вирішується тим, що вібраційна гідроімпульсна установка містить станину, на якій встановлений перший виконавчий гідроциліндр з плунжером, що встановлений з можливістю взаємодії з вібростолом через упорний підшипник, додатковий гідроциліндр, робоча камера якого зв'язана з робочою камерою першого виконавчого гідроциліндра, жорстко встановлений на вібростолі шток другого виконавчого гідроциліндра, гідравлічно зв'язаний з розподільною порожниною, яка з'єднана з послідовно встановленими першим краном, зворотним клапаном, відцентровим насосом і першим баком, крім того, розподільча порожнина з'єднана послідовно з розташованою в корпусі з відводами та встановленою на верхній станині трубчастою керамічною мембраною, манометром, другим клапаном і знову з першим баком, через відводи трубчаста керамічна мембрана гідравлічно зв'язана з другим баком. На кресленні представлена вібраційна гідроімпульсна установка, загальний вигляд. У станині 1, встановленій пружно розташований перший виконавчий гідроциліндр 2 з плунжером 3, що встановлений з можливістю взаємодії через упорний підшипник кочення 4 з вібростолом 5, пружно встановленим відносно станини 1. До виконавчого гідроциліндра 2 приєднаний додатковий гідроциліндр 6, робоча камера якого з'єднана з робочою камерою виконавчого гідроциліндра 2. Осі гідроциліндрів перехрещені під кутом 90°. Шток другого виконавчого гідроциліндра 7 жорстко Комп’ютерна верстка Мацело В. 4 встановлений на вібростолі 5 і гідравлічно зв'язаний з розподільною порожниною 8, яка, в свою чергу, зв'язана послідовно з першим краном 9, зворотним клапаном 10, відцентровим насосом 11 і першим баком 18, крім того, розподільча порожнина 8 послідовно з'єднана з розташованою в корпусі 12 з відводами 13, та встановленою на верхній станині 15 трубчастою керамічною мембраною 14, манометром 19, другим краном 16 і з першим баком 18, через відводи 13 трубчаста керамічна мембрана 14 гідравлічно зв'язана з другим баком 17. Вібраційна гідроімпульсна установка працює наступним чином. Фільтрат безперервним потоком під певним тиском, що контролюється манометром 19, подається відцентровим насосом 11 по замкненій системі бака 18, через зворотний клапан 10, перший кран 9, трубчасту керамічну мембрану 14 та другий кран 16 назад у перший бак 18. Відфільтрована через трубчасту керамічну мембрану 14 рідина стікає через відводи 16 у другий бак 17. Вібростіл 5 і шток другого виконавчого гідроциліндра 7 здійснюють вертикальні зворотно-гвинтові рухи, які передаються через упорний підшипник кочення 4, плунжер 3 від першого виконавчого гідроциліндра 2 та додаткового гідроциліндра 6. В результаті у середовищі фільтрату, що циркулює по каналах трубчастої керамічної мембрани 14, створюються ударні хвилі напружень та деформацій. Останнє забезпечує якісне очищення за відсутності забивання пор трубчастої керамічної мембрани 14. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
