Формула / Реферат

Пінцет, що містить дві бранші з губками на одному кінці і жорстко скріпленими протилежними кінцями, який відрізняється тим, що кінцями, протилежними губкам, бранші скріплені з циліндром, всередині якого розташоване джерело світла з вмикачем і оптичною системою, яка утворює тонкий промінь світла.

Текст

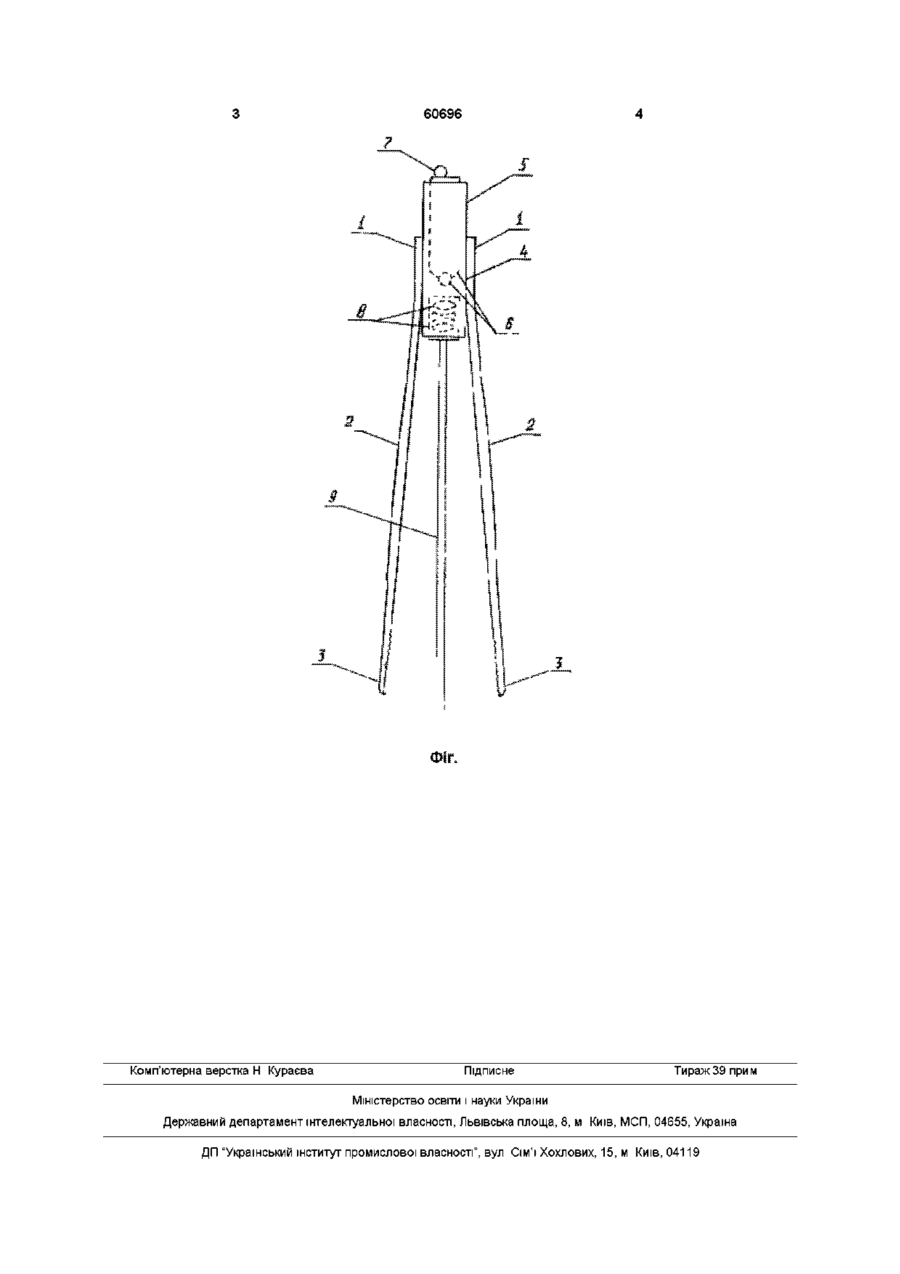

Пінцет, що містить дві бранші з губками на одному КІНЦІ і жорстко скріпленими протилежними кінцями, який відрізняється тим, що кінцями, протилежними губкам, бранші скріплені з циліндром, всередині якого розташоване джерело світла з вмикачем і оптичною системою, яка утворює тонкий промінь світла коли необхідну утримувати тканини у глибині рани, шукати дрібні об'єкти, наприклад, кулю тощо Метою винаходу, що пропонується, є створення умов для освітлювання об'єкту, який утримується пінцетом, незалежно від ЗОВНІШНІХ джерел освітлювання Запропоноване технічне рішення пояснюється малюнком, на якому зображена схема пінцету з підсвітлюванням Суть винаходу полягає в тому, що КІНЦІ 1 браншів 2, які протилежні губкам 3 пінцету, жорстко скріплені з зовнішньою поверхнею 4 порожнистого циліндра 5, всередині якого розташовується джерело електричного світла 6 з вмикачем 7 і оптичною системою 8, яка утворює тонкий промінь світла 9, наприклад, лазерного Коли джерело електричного світла 6, вмикається, промінь 9 світла завжди буде знаходитися на однаковій відстані від кожної з губок 3 браншів 2, ОСВІТЛЮЮЧІ об'єкт що утримується губками З (О о> (О о (О 60696 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Forceps with illumination

Автори англійською

Diachenko Oleksandr Petrovych, Kaschenko Svitlana Arkadiivna

Назва патенту російською

Пинцет с подсветкой

Автори російською

Дяченко Александр Петрович, Кащенко Светлана Аркадьевна

МПК / Мітки

МПК: A61B 17/30

Мітки: пінцет, підсвітлюванням
