Спосіб неруйнівного вимірювання та контролю різниці в`язкопружних та граничних деформацій гігроскопічних матеріалів у процесі сушіння

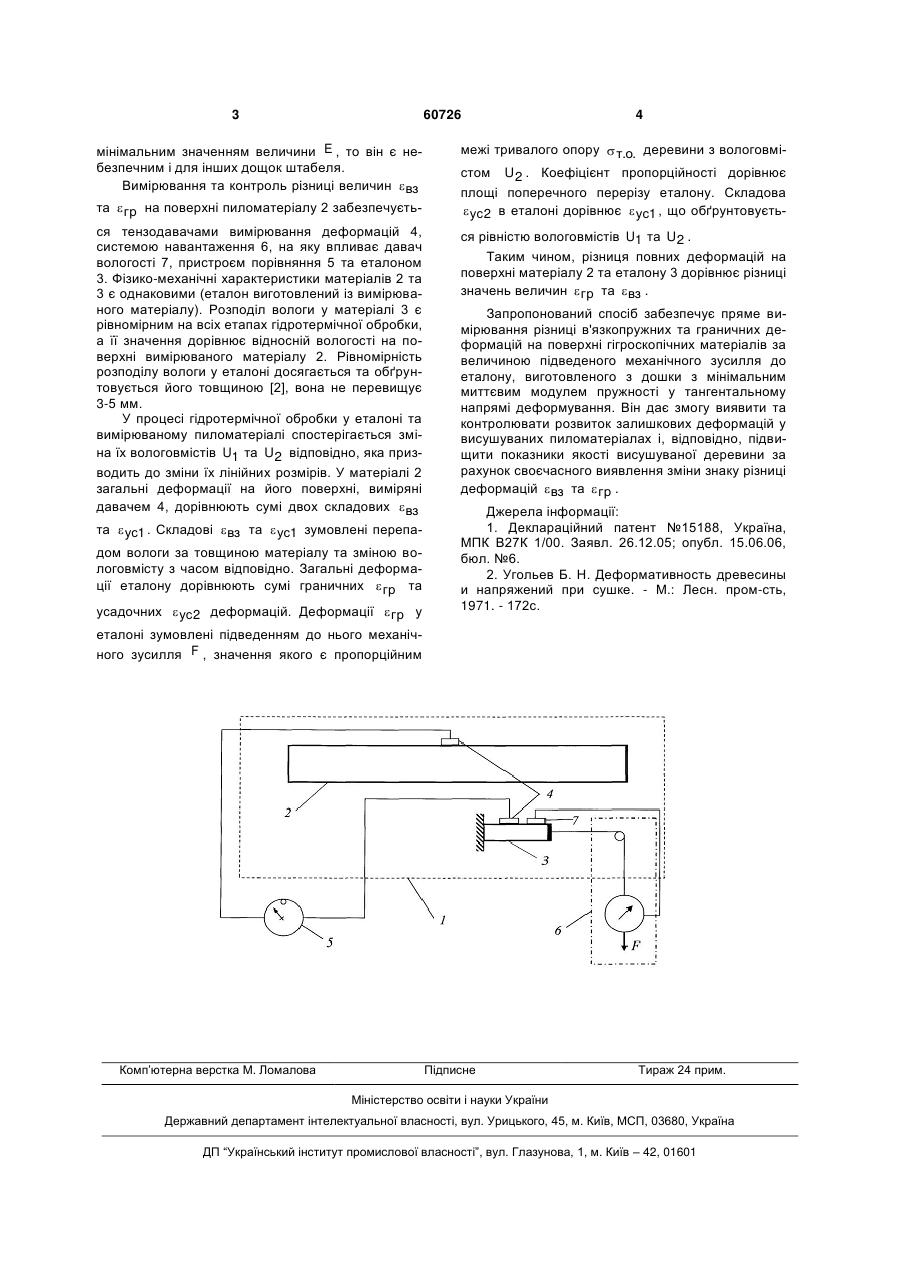

Спосіб для неруйнівного вимірювання та контролю різниці в'язкопружних та граничних деформацій гігроскопічних матеріалів у процесі сушіння, який відрізняється тим, що його здійснюють прямим методом шляхом визначення різниці повних деформацій на поверхні гігроскопічного матеріалу з мінімальним миттєвим модулем пружності та еталоні, до якого підведено зовнішнє механічне навантаження, прямопропорційне межі тривалого опору. (19) (21) u201014921 (22) 13.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПОБЕРЕЙКО БОГДАН ПЕТРОВИЧ, СОКОЛОВСЬКИЙ ЯРОСЛАВ ІВАНОВИЧ, САЛО МИКОЛА ФЕДОРОВИЧ (73) НАЦІОНАЛЬНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ 3 60726 мінімальним значенням величини Е , то він є небезпечним і для інших дощок штабеля. Вимірювання та контроль різниці величин  вз та  гр на поверхні пиломатеріалу 2 забезпечується тензодавачами вимірювання деформацій 4, системою навантаження 6, на яку впливає давач вологості 7, пристроєм порівняння 5 та еталоном 3. Фізико-механічні характеристики матеріалів 2 та 3 є однаковими (еталон виготовлений із вимірюваного матеріалу). Розподіл вологи у матеріалі 3 є рівномірним на всіх етапах гідротермічної обробки, а її значення дорівнює відносній вологості на поверхні вимірюваного матеріалу 2. Рівномірність розподілу вологи у еталоні досягається та обґрунтовується його товщиною [2], вона не перевищує 3-5 мм. У процесі гідротермічної обробки у еталоні та вимірюваному пиломатеріалі спостерігається зміна їх вологовмістів U1 та U2 відповідно, яка призводить до зміни їх лінійних розмірів. У матеріалі 2 загальні деформації на його поверхні, виміряні давачем 4, дорівнюють сумі двох складових  вз та  ус1 . Складові  вз та  ус1 зумовлені перепадом вологи за товщиною матеріалу та зміною вологовмісту з часом відповідно. Загальні деформації еталону дорівнюють сумі граничних  гр та усадочних  ус 2 деформацій. Деформації  гр у еталоні зумовлені підведенням до нього механічного зусилля F , значення якого є пропорційним Комп’ютерна верстка М. Ломалова 4 межі тривалого опору  т.о. деревини з вологовмістом U2 . Коефіцієнт пропорційності дорівнює площі поперечного перерізу еталону. Складова  ус 2 в еталоні дорівнює  ус1 , що обґрунтовується рівністю вологовмістів U1 та U2 . Таким чином, різниця повних деформацій на поверхні матеріалу 2 та еталону 3 дорівнює різниці значень величин  гр та  вз . Запропонований спосіб забезпечує пряме вимірювання різниці в'язкопружних та граничних деформацій на поверхні гігроскопічних матеріалів за величиною підведеного механічного зусилля до еталону, виготовленого з дошки з мінімальним миттєвим модулем пружності у тангентальному напрямі деформування. Він дає змогу виявити та контролювати розвиток залишкових деформацій у висушуваних пиломатеріалах і, відповідно, підвищити показники якості висушуваної деревини за рахунок своєчасного виявлення зміни знаку різниці деформацій  вз та  гр . Джерела інформації: 1. Деклараційний патент №15188, Україна, МПК В27К 1/00. Заявл. 26.12.05; опубл. 15.06.06, бюл. №6. 2. Угольев Б. Н. Деформативность древесины и напряжений при сушке. - М.: Лесн. пром-сть, 1971. - 172с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
