Кузов піввагона
Номер патенту: 60725
Опубліковано: 25.06.2011
Автори: Кебал Юрій Вікторович, Мямлін Сергій Віталійович, Мацюк Антон Сергійович, Пшінько Олександр Миколайович, Кушнір Анастасія Володимирівна
Формула / Реферат
Кузов піввагона, що являє собою зварну конструкцію, що складається з двох бокових стін, утворених з металевої обшивки, привареної до верхньої обв'язки, замкнутій по всій довжині профілю, двох кутових стояків, двох шворневих та чотирьох проміжних стійок; що в свою чергу приварені до нижньої обв'язки, двох торцевих стін, утворених з металевої обшивки звареної з верхньою обв'язкою, двома кутовими стояками та поперечними поясами, який відрізняється, тим що кутовий стояк у верхній своїй частині має виріз, котрий описує конфігурацію верхньої обв'язки, що приварюється до нього.
Текст

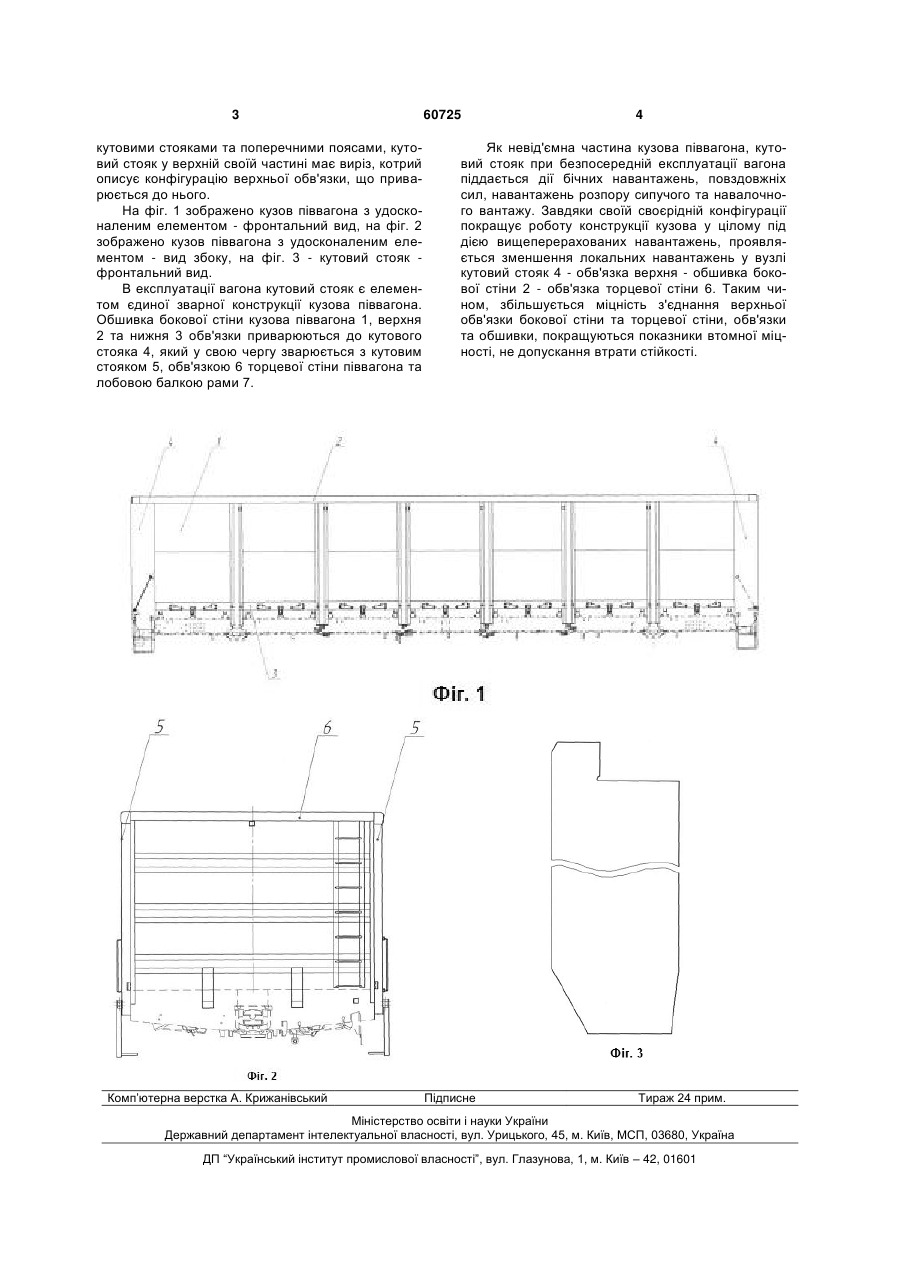

Кузов піввагона, що являє собою зварну конструкцію, що складається з двох бокових стін, утво 3 кутовими стояками та поперечними поясами, кутовий стояк у верхній своїй частині має виріз, котрий описує конфігурацію верхньої обв'язки, що приварюється до нього. На фіг. 1 зображено кузов піввагона з удосконаленим елементом - фронтальний вид, на фіг. 2 зображено кузов піввагона з удосконаленим елементом - вид збоку, на фіг. 3 - кутовий стояк фронтальний вид. В експлуатації вагона кутовий стояк є елементом єдиної зварної конструкції кузова піввагона. Обшивка бокової стіни кузова піввагона 1, верхня 2 та нижня 3 обв'язки приварюються до кутового стояка 4, який у свою чергу зварюється з кутовим стояком 5, обв'язкою 6 торцевої стіни піввагона та лобовою балкою рами 7. Комп’ютерна верстка А. Крижанівський 60725 4 Як невід'ємна частина кузова піввагона, кутовий стояк при безпосередній експлуатації вагона піддається дії бічних навантажень, повздовжніх сил, навантажень розпору сипучого та навалочного вантажу. Завдяки своїй своєрідній конфігурації покращує роботу конструкції кузова у цілому під дією вищеперерахованих навантажень, проявляється зменшення локальних навантажень у вузлі кутовий стояк 4 - обв'язка верхня - обшивка бокової стіни 2 - обв'язка торцевої стіни 6. Таким чином, збільшується міцність з'єднання верхньої обв'язки бокової стіни та торцевої стіни, обв'язки та обшивки, покращуються показники втомної міцності, не допускання втрати стійкості. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGondola body
Автори англійськоюPshinko Oleksandr Mykolaiovych, Miamlin Serhii Vitaliiovych, Kebal Yurii Viktorovych, Matsiuk Anton Serhiiovych, Kushnir Anastasiia Volodymyrivna
Назва патенту російськоюКузов полувагона
Автори російськоюПшинько Александр Николаевич, Мямлин Сергей Витальевич, Кебал Юрий Викторович, Мацюк Антон Сергеевич, Кушнир Анастасия Владимировна
МПК / Мітки
МПК: B61D 17/00
