Вологовіддільний пристрій

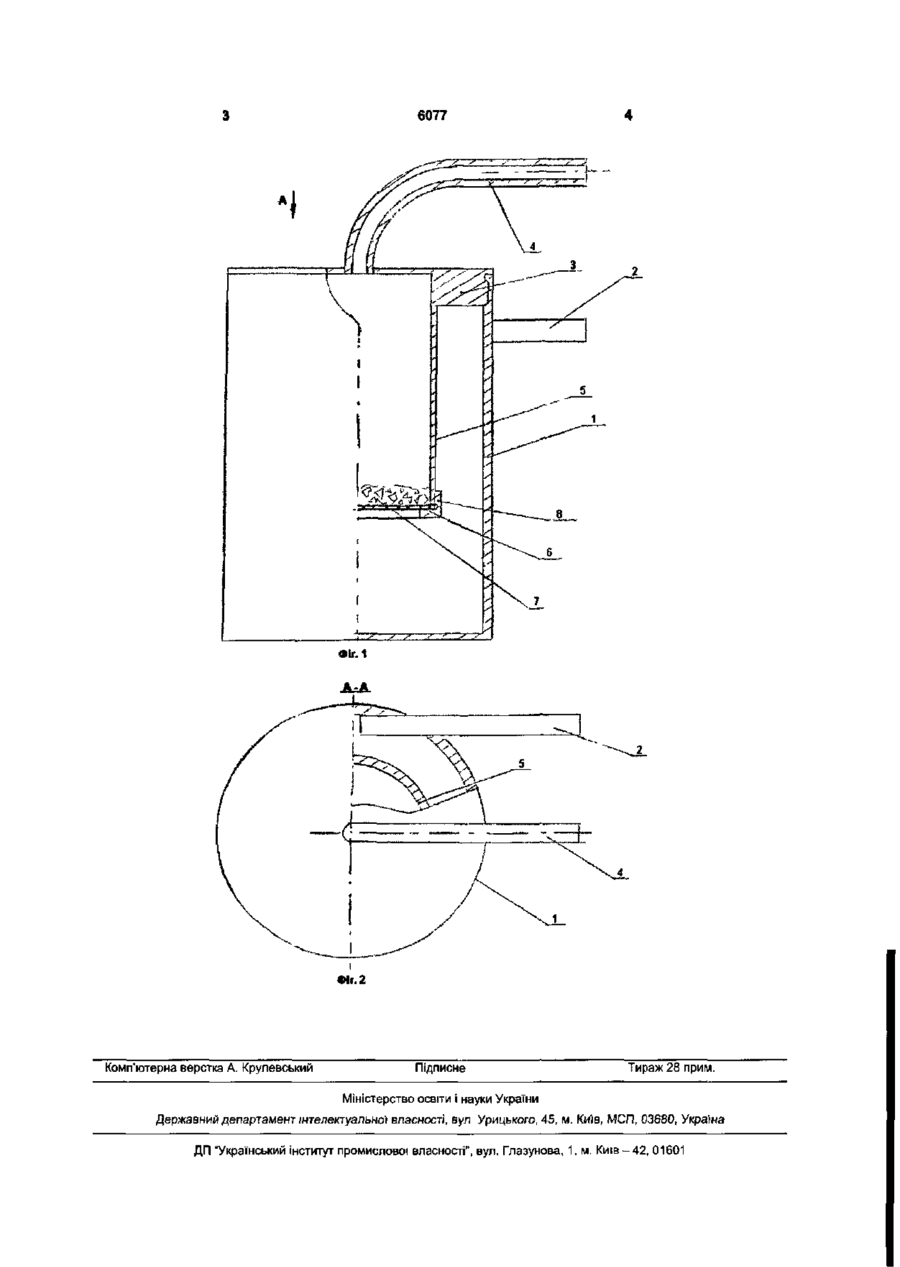

Вологовіддільний пристрій, що включає корпус із розташованим у ньому фільтруючим елементом, який відрізняється тим, що фільтруючий елемент виконаний у вигляді нерухомого щодо корпуса стакана з розміщеним у ньому адсорбентом. Корисна модель належить до галузі поділу під дією відцентрового, інерційного й адсорбуючого механізмів, може бути застосована в різних галузях для відділення рідини з газового потоку, наприклад, для осушення повітряної проби при проведенні вимірів Відомо дуже багато конструкцій вологовіддільних пристроїв. Як прототип обраний вологовіддільний пристрій, що включає корпус з розташованим у ньому фільтруючим елементом [див. опис винаходу до авторського свідоцтва СРСР №204318, опубл 20.10.1967р.]. Недоліками вологовідцільних пристроїв такого типу є низька ефективність відділення вологи у випадку обслуговування вологовіддільним пристроєм процесів, що обумовлюють зміст високодисперсних рідких компонентів у повітрянокраплинній суміші Задачею корисної моделі є поліпшення якості фільтрації способом уловлювання дрібнодисперсної вологи. Поставлена задача вирішується тим, що у вологовіддільному пристрої, що включає корпус з розташованим у ньому фільтруючим елементом, відповідно до корисної моделі, фільтруючий елемент виконаний у вигляді нерухомої щодо корпуса склянки з розміщеним у неї' адсорбентом Таким чином, нова сукупність ознак забезпечує досягнення нового технічного результату уловлювання дрібнодисперсної вологи, що забезпечує удосконалення якості фільтрації. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображене: на Фіг.1 - загальний вид воло гов іддільного пристрою; на Фіг.2 - вид А згідно Фіг.1; Вологовіддільний пристрій складається з корпуса 1, вхідного патрубка 2. знімної' кришки 3, вихідного патрубка 4, внутрішньої склянки 5, ґрат б, адсорбуючого матеріалу 7, фіксуючого елемента 8. До корпуса 1 вологовіддільного пристрою для підведення поділюваної повітряно-краплинної суміші прикріплений тангенціально вхідний патрубок 2 У верхній частині корпуса 1 установлена знімна кришка 3, до якої прикріплений вихідний патрубок 4, для вивода осушеного повітряного потоку, і внутрішній стакан 5. У нижній частині внутрішнього стакана 5 фіксуючим елементом 8 закріплені ґрати 6 На ґратах 6 розташований шар адсорбуючого матеріалу 7. Вологовіддільний пристрій працює таким чином. При роботі вологовіддільного пристрою повітряно-краплинна суміш тангенціально підводиться до корпуса 1 через вхідний патрубок 2, у результаті чого потік закручується і під дією відцентрової сили краплинний компонент відкидається до стінки і стікає на дно корпуса 1. Потік по спіралі спускається в нижню частину корпуса 1 і заходить у внутрішній стакан 5. При цьому відбувається різка зміна напрямку потоку, у результаті чого під дією інерційних сил відбувається вивід краплинного середовища з потоку на дно корпуса 1 Проходячи через шар адсорбуючого матеріалу 7, краплинний компонент поглинається. Осушений повітряний потік виводиться через вихідний патрубок 4. Після проведення процесу вологовідділення знімна кришка 3 викручується і зібрана в корпусі 1 волога видаляється Адсорбуючий матеріал 7, що відробив, заміняється новим. О CD 6077 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
