Пристрій для відбору газових проб у газопиловому потоці

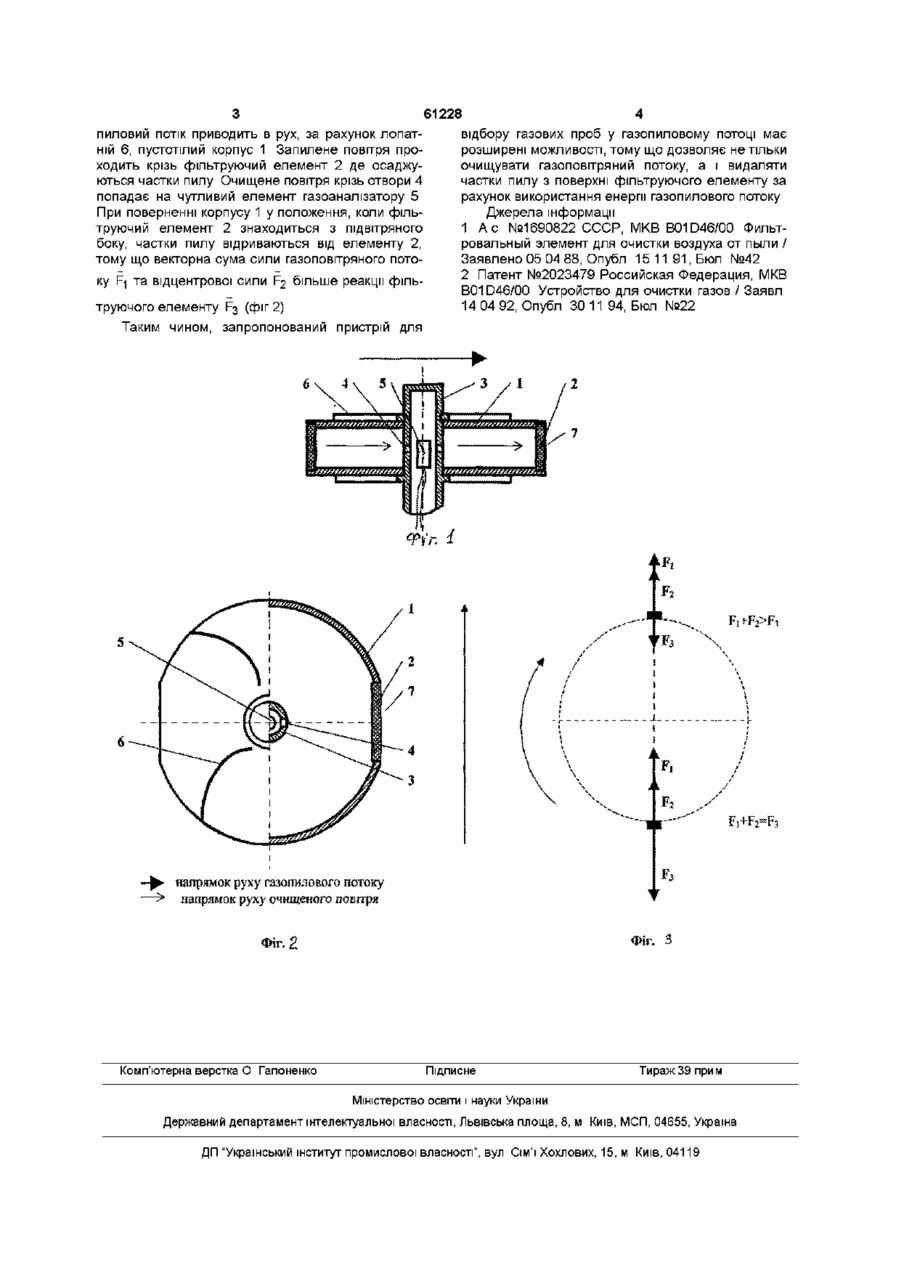

Пристрій для відбору газових проб у газопиловому потоці, що складається з пустотілого кор пусу та фільтруючого елемента, який відрізняється тим, що корпус виконано у виді циліндру та розташовано з можливістю його обертання на пустотілій осі, яка встановлена перпендикулярно газопиловому потоку та має, як найменше, один радіальний отвір, який виходить в порожнину корпусу, на торцевих поверхнях корпусу виконані профільовані лопаті, а в циліндричній поверхні корпусу виконані діаметрально розташовані наскрізні отвори, які перекриваються фільтруючим елементом Винахід відноситься до очистки повітря від пилу та може бути використано при відборі газоповітряної проби для аналізу Відомо фільтруючий елемент для очистки повітря від пилу [1], що містить корпус - решітку з металевих кутників, та фільтруючий елемент Недоліком фільтруючого елементу є його обмежений термін служби, який пов'язано з втратою прозорості при осадженні часток пилу Найбільше близьким по технічній сутності аналогом є пристрій для очистки газів [2], який складається з пустотілого корпусу та фільтруючого елементу Фільтруючий елемент виконано у виді шару, який здійснює складний обертальноколивальний рух в корпусі Зазор між стінкою корпусу та кромкою фільтруючого елементу не більш 0,0015 діаметра фільтруючого елементу, що обмежує можливості фільтрації різних по розміру частинок, що надає можливості деяким фракціям попадати в пробу та забивати чутливий елемент газоаналізатора Основним недоліком описаного пристрою для очистки газів є необхідність очищувати фільтруючій елемент через деякий час роботи, що обмежує його технічні можливості Задача винаходу полягає у поширенні технічних можливостей пристрою для відбору газових проб у газопиловому потоці за рахунок самоочищення його фільтруючого елементу Поставлена задача досягається тим, що у відомому пристрою, що складається з пустотілого корпусу та фільтруючого елемента, корпус виконано у виді циліндру та розташовано з можливістю його обертання на пустотілій осі, яка встановлена перпендикулярно газопиловому потоку та має, як найменше, один радіальний отвір, який виходить в порожнину корпусу, на торцевих поверхнях корпусу виконані профільовані лопаті, а в циліндричній поверхні корпусу виконані діаметрально розташовані наскрізні отвори, які перекриваються фільтруючим елементом Технічна суть запропонованого пристрою для відбору газових проб у газопиловому потоці пояснюється графічними матеріалами на яких представлені фіг 1,2- схема пристрою у розрізі, фіг 3 схема сил діючих на частку пилу Пристрій для відбору газових проб у газопиловому потоці складається (фіг1, 2) з пустотілого корпусу 1 та фільтруючого елемента 2 Корпус 1 виконано у виді циліндру та розташовано з можливістю його обертання на пустотілій осі 3 Пустотіла вісь 3 встановлена перпендикулярно газопиловому потоку та має, як найменше, один радіальний отвір 4, який виходить в порожнину корпусу 1 Усередині осі 3 напроти отвору 4 може бути розташовано чутливий елемент 5 газоаналізатору На торцевих поверхнях корпусу виконані профільовані лопаті 6 В циліндричній поверхні корпусу 1 виконані діаметрально розташовані наскрізні отвори 7, які перекриваються фільтруючим елементом 2 Робота пристрою для відбору газових проб у газопиловому потоці полягає в наступному Газо 00 (О 61228 відбору газових проб у газопиловому потоці має пиловий потік приводить в рух, за рахунок лопатрозширені можливості, тому що дозволяє не тільки ній 6, пустотілий корпус 1 Запилене повітря проочищувати газоповітряний потоку, а і видаляти ходить крізь фільтруючий елемент 2 де осаджучастки пилу з поверхні фільтруючого елементу за ються частки пилу Очищене повітря крізь отвори 4 рахунок використання енергії газопилового потоку попадає на чутливий елемент газоаналізатору 5 Джерела інформації При поверненні корпусу 1 у положення, коли філь1 А с №1690822 СССР, МКВ B01D46/00 Фильттруючий елемент 2 знаходиться з підвітряного ровальный элемент для очистки воздуха от пыли / боку, частки пилу відриваються від елементу 2, Заявлено 05 04 88, Опубл 15 1191,Бюл №42 тому що векторна сума сили газоповітряного пото2 Патент №2023479 Российская Федерация, МКВ ку F] та відцентрової сили F2 більше реакції фільB01D46/00 Устройство для очистки газов / Заявл труючого елементу F3 (фіг 2) 14 04 92, Опубл ЗО 11 94, Бюл №22 Таким чином, запропонований пристрій для —> напрямок руху газопилового потоку напрямок руху очищеного повітря Фіг. З Фіг. 2 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
