Пристрій для видалення вологи з каната потоком повітря

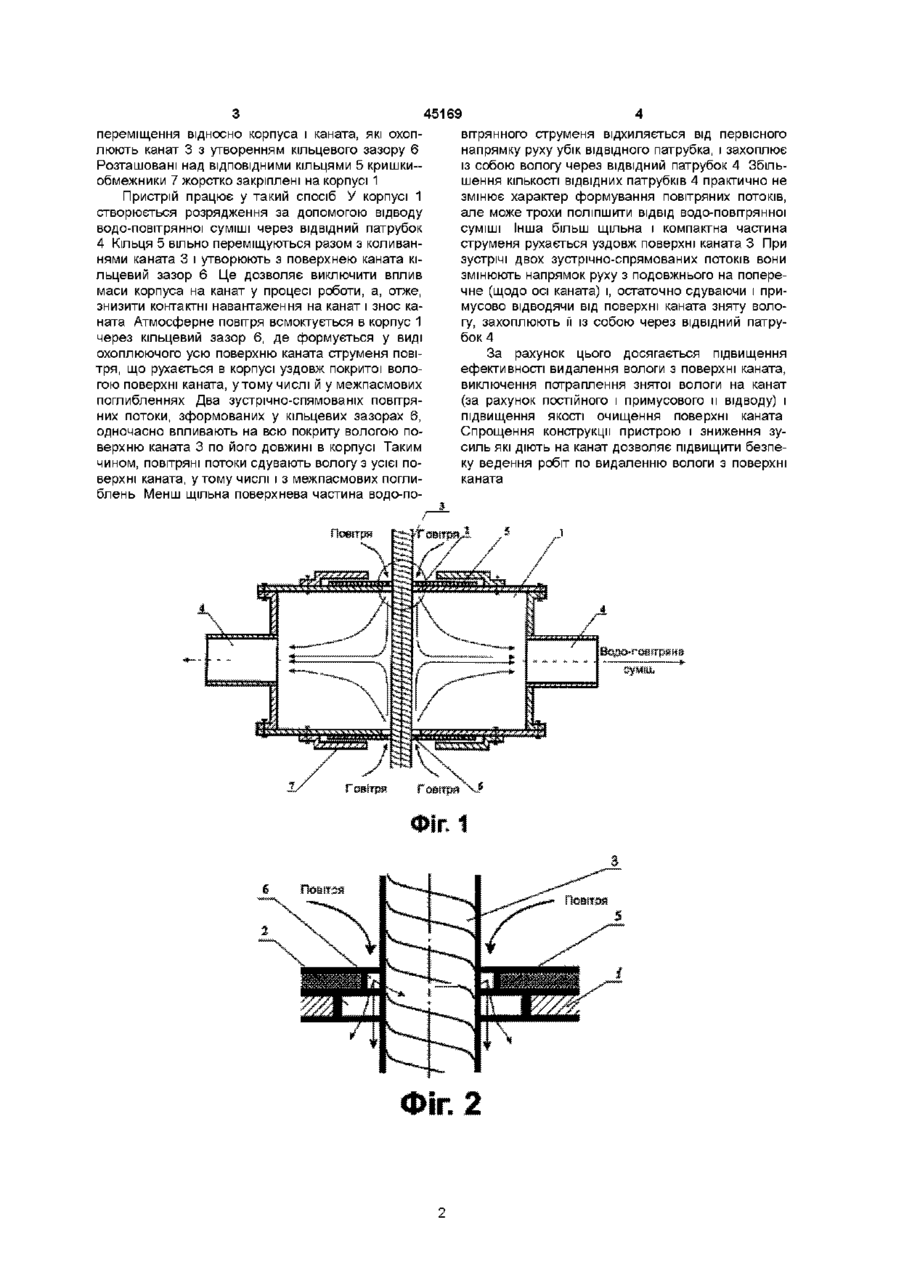

Пристрій для видалення вологи з каната потоком повітря, який містить корпус з отворами, через які пропущений канат, ВІДВІДНИЙ патрубок, який відрізняється тим, що має елементи, що охоплюють канат, які виконані у вигляді кілець для спрямування і формування потоку повітря, кожне з яких розміщене на корпусі над ВІДПОВІДНИМ отвором з можливістю переміщення відносно корпуса і каната Винахід відноситься до підйомно-транспортних механізмів, а саме до пристроїв для видалення вологи з канатів потоком повітря Відомий пристрій для очищення і расконсервации тросів який містить горизонтально розташовану камеру і трубопроводи Камера виконана з декількох послідовно розташованих ділянок, кожна з яких постачена на виході двома соплами При роботі в камеру по трубопроводу подається газообразне робітниче середовище, що, протікаючи через сопла, формується в потік і сдуває з поверхні троса забруднення і змащення [Авт св 343719 СРСР, МІЖ В 08 В 5/02, В 66 В 7/12 Опубл 07 06 72 Бюл №21] Недоліки пристрою складна конструкція (камера складається з декількох ділянок), недостатній ступінь видалення вологи, можливість потрапляння сдуваємої вологи знову на канат (трос) і стирання його поверхні Найбільш близьким до пристрою, що заявляється, технічним рішенням є пристрій для видалення вологи з каната, який містить корпус з отворами й обтискні центруючи ролики, через які пропущений канат, ЩІЛИННІ сопла і кульові опори При коливаннях каната ролики за допомогою важелів переміщають корпус, у якому жорстко закріплені сопла, що забезпечує центрування сопіл відносно осі каната [Интенсификация шахтного подъема Под ред П П Нестерова -К Наук, думка, 1977192с] Недоліками пристрою є значні контактні зусилля, тому що в процесі обробки каната на нього впливає вся маса пристрою через ролики, нерівномірність обдува канатів повітрям із сопіл і можли вість розбризкування знімаємої з каната вологи, що приводить до зниження ступеня очищення поверхні каната і сприяє потрапленню вологи на канат В основу винаходу поставлена задача удосконалення пристрою для видалення вологи з каната потоком повітря, у якому шляхом зміни конструктивних елементів забезпечується примусовий ВІДВІД вологи з зони відділення, більш інтенсивна і рівномірна обробка повітрям одиниці поверхні каната, спрощення конструкції пристрою, зниження ступеня зносу каната і за рахунок цього досягається виключення потраплення знятої вологи на канат, підвищення якості очищення поверхні каната і безпеки ведення робіт Поставлена задача вирішується тим, що у відомому пристрої для видалення вологи з каната потоком повітря, що включає корпус з отворами, через які пропущений канат, і ВІДВІДНИМ патрубком, ВІДПОВІДНО до винаходу, є елементи, що охоплюють канат, виконані у виді кілець для спрямування і формування потоку повітря, кожне з яких розміщене над ВІДПОВІДНИМ отвором у корпусі, з можливістю переміщення відносно корпуса і каната На фігурі 1 приведений загальний вид (у розрізі) пристрою для видалення вологи з каната потоком повітря На фігурі 2 приведена ділянка формування і спрямування потоку повітря Корпус 1 має СПІВВІСНІ отвори 2, через які пропущений канат 3, ВІДВІДНИЙ патрубок 4, для відводу водо-повітрянної суміші з корпуса 1 Над отворами 2 у корпусі 1 розміщені формуючі і спрямовуючі потік повітря кільця 5 з можливістю вільного (О ю 45169 переміщення відносно корпуса і каната, які охопвітрянного струменя відхиляється від первісного люють канат 3 з утворенням кільцевого зазору 6 напрямку руху убік ВІДВІДНОГО патрубка, і захоплює Розташовані над ВІДПОВІДНИМИ КІЛЬЦЯМИ 5 кришкиіз собою вологу через ВІДВІДНИЙ патрубок 4 Збільобмежники 7 жорстко закріплені на корпусі І шення КІЛЬКОСТІ ВІДВІДНИХ патрубків 4 практично не Пристрій працює у такий спосіб У корпусі 1 змінює характер формування повітряних потоків, створюється розрядження за допомогою відводу але може трохи поліпшити ВІДВІД водо-повітрянної водо-повітрянної суміші через ВІДВІДНИЙ патрубок суміші Інша більш щільна і компактна частина 4 Кільця 5 вільно переміщуються разом з коливанструменя рухається уздовж поверхні каната 3 При нями каната 3 і утворюють з поверхнею каната кізустрічі двох зустрічно-спрямованих потоків вони льцевий зазор 6 Це дозволяє виключити вплив змінюють напрямок руху з подовжнього на поперемаси корпуса на канат у процесі роботи, а, отже, чне (щодо осі каната) і, остаточно сдуваючи і признизити контактні навантаження на канат і знос камусово відводячи від поверхні каната зняту волоната Атмосферне повгтря всмоктується в корпус 1 гу, захоплюють її із собою через ВІДВІДНИЙ патручерез кільцевий зазор 6, де формується у виді бок 4 охоплюючого усю поверхню каната струменя повіЗа рахунок цього досягається підвищення тря, що рухається в корпусі уздовж покритої волоефективності видалення вологи з поверхні каната, гою поверхні каната, утому числі й у межпасмових виключення потраплення знятої вологи на канат поглибленнях Два зустрічно-спямованіх повітря(за рахунок постійного і примусового и відводу) і них потоки, зформованих у кільцевих зазорах 6, підвищення якості очищення поверхні каната одночасно впливають на всю покриту вологою поСпрощення конструкції пристрою і зниження зуверхню каната 3 по його довжині в корпусі Таким силь які діють на канат дозволяє підвищити безпечином, повітряні потоки сдувають вологу з усієї поку ведення робіт по видаленню вологи з поверхні верхні каната, утому числі і з межпасмових погликаната блень Менш щільна поверхнева частина водо-по 45169 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
