Респіратор

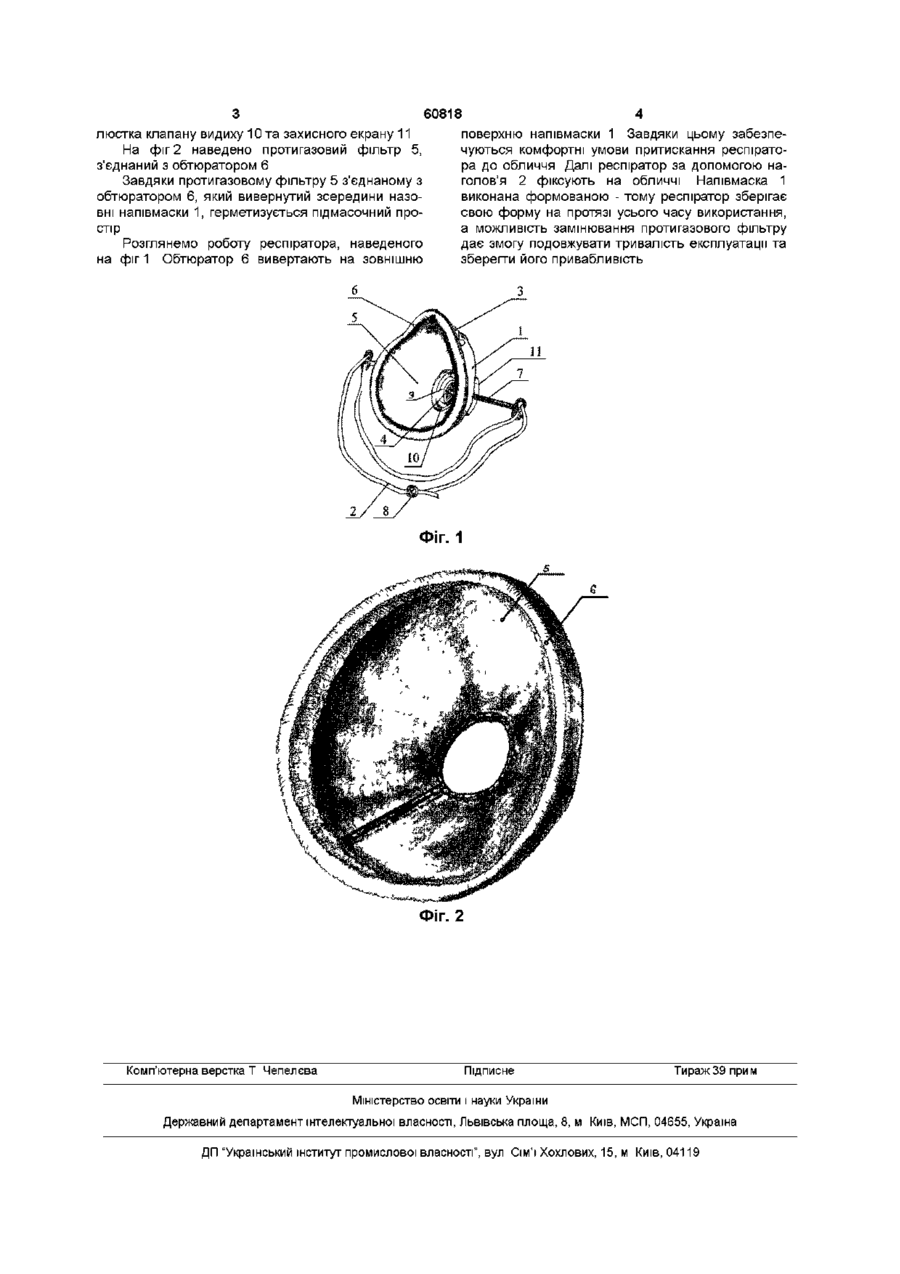

Респіратор, який містить фільтруючу напівмаску з наголов'ям, носовий затискач, обтюратор та клапан видоху, який відрізняється тим, що по внутрішній поверхні напівмаски розташований змінний протигазовий фільтр, з'єднаний з обтюратором, при цьому обтюратор вивернутий зсередини назовні напівмаски, виконана формованою та змінною Винахід відноситься до засобів індивідуального органів від шкідливих речовин Відомий респіратор У2К [див И В Петрянов, В С Кощеев, П И Басманов и др "Лепесток" (Легкие респираторы) -М , Наука, 1984г, с 216, ТУ 616-2267-78], який має у своему складі фільтруючу напівмаску з наголов'ям, виконану по зовнішньому шару з м'якопружного матеріалу (наприклад, з поролону), по внутрішньому шару - з поліетиленової плівки, поміж них розташован фільтруючий матеріал У складі респіратора є носовий затискач, клапанна система дихання та розпірка, яка розташована між плівкою та фільтруючим матеріалом Найближчим до винаходу, що заявляється, є респіратор (дав патент України №49691 А, Бюл №9, 2002р), який містить фільтруючу напівмаску з наголов'ям, носовий затискач, обтюратор, клапан та розпірку павутинняподібної форми з потоншенням на подовжніх кінцях та з можливістю жорсткого з клапаном видиху Даний респіратор обрано прототипом Загальним у прототипу та винаходу є присутність у їх складі фільтруючої напівмаски з наголов'ям, носового затискача, обтюратора та клапана видиху Фільтруюча напівмаска прототипа виконана з двух нероз'ємно з'єднаних фільтруючих шарів і тому неможливо їх змінювати Крім того респіратор по прототипу не забезпечує захист органів дихання від газоподібних токсичних сполук В основу винаходу поставлено задачу створити такий респіратор, в якому шляхом використання у його складі змінного протигазового фільтру, з'єднаному з обтюратором, та змінною напівмаскою виконаною формованою, а обтюратору виверну тому зсередини назовні напівмаски, підтримується напівсферична форма напівмаски протягом усього часу експлуатації, подовжується строк експлуатації та підвищується ефективність захисту від органічних речовин Поставлена задача вирішена у респіраторі, який містить фільтруючу напівмаску з наголов'ям, носовий затискач, обтюратор та клапан видиху, тим, що до внутрішній поверхні напівмаски розташований змінний протигазовий фільтр, з'єднаний з обтюратором, при цьому обтюратор вивернутий зсередини назовні напівмаски, яка виконана формованою та змінною Новим у винаході, що заявляється, є наявність змінних складових частин протигазового фільтру, з'єднаного з обтюратором та розташованого по внутрішній поверхні напівмаски, виконання напівмаски формованою, при цьому обтюратор вивернутий зсередини назовні напівмаски, що надає можливість подовжити строк експлуатації респіратора завдяки заміни протигазового фільтру та уникнути деформації корпуса Респіратор, що заявляється, наведено на кресленні Фіг 1 - загальний вигляд респіратора, Фіг 2 - загальний вигляд протигазового фільтра з'єднаного з обтюратором Респіратор (фиг 1) містить фільтруючу напівмаску і з наголов'ям 2, затискач 3, клапан видиху 4, протигазовий фільтр 5, обтюратор 6 Наголов'я 2 складається із з'єднувальної планки 7, та кільця для регулювання розміру наголов'я 8 Клапан видиху 4 складається з патрубка 9, пе 00 00 о (О 60818 люстка клапану видиху 10 та захисного екрану 11 На фіг 2 наведено протигазовий фільтр 5, з'єднаний з обтюратором 6 Завдяки протигазовому фільтру 5 з'єднаному з обтюратором 6, який вивернутий зсередини назовні напівмаски 1, герметизується підмасочний простір Розглянемо роботу респіратора, наведеного на фіг 1 Обтюратор 6 вивертають на зовнішню поверхню напівмаски 1 Завдяки цьому забезпечуються комфортні умови притискання респіратора до обличчя Далі респіратор за допомогою наголов'я 2 фіксують на обличчі Напівмаска 1 виконана формованою - тому респіратор зберігає свою форму на протязі усього часу використання, а можливість замінювання протигазового фільтру дає змогу подовжувати тривалість експлуатації та зберегти його привабливість ФІГ. 1 Фіг. 2 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
