Термочутлива контактна лінза

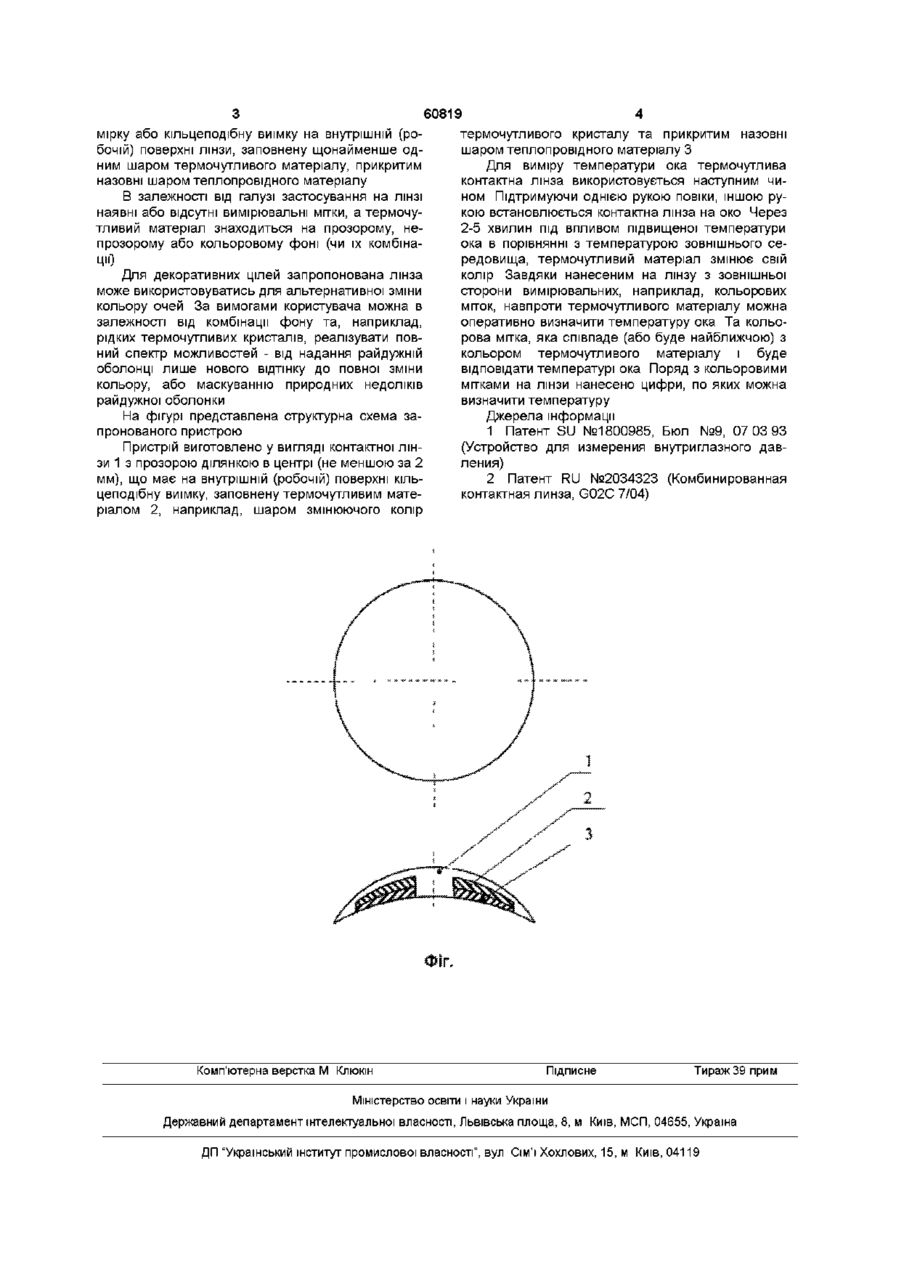

1 Термочутлива контактна лінза з прозорою ділянкою в центрі, яка відрізняється тим, що має щонайменше одну комірку або кільцеподібну виїмку на внутрішній (робочій) поверхні лінзи, заповнену щонайменше одним шаром термочутли вого матеріалу, прикритим назовні шаром теплопровідного матеріалу 2 Лінза по п 1, яка відрізняється тим, що на неї нанесено вимірювальні мітки 3 Лінза по п 1, яка відрізняється тим, що термочутливий матеріал знаходиться на непрозорому фоні 4 Лінза по п 3, яка відрізняється тим, що непрозорий фон -кольоровий 5 Лінза по п 2, яка відрізняється тим, що термочутливий матеріал знаходиться на непрозорому фоні 6 Лінза по п 5, яка відрізняється тим, що непрозорий фон -кольоровий Винахід відноситься до області фізики і може бути використаний в оптичній та медичній контрольно-вимірювальній техніці, зокрема для виміру температури очей, а також для декоративних цілей, наприклад, для зміни кольору очей У відомих медичних термометрах через їх конструктивні особливості практично відсутня можливість застосування для виміру температури очей Відома конструкція пристрою, що має однією з функцій вимір температури очей [1], та вміщує теплочутливий матеріал і теплопровідну пластину Пристрій має форму циліндру з розширеними основами, виконаний у вигляді кварцевого світловоду з наскрізним отвором діаметром не менш за 2 мм На одній основі циліндра нанесено вимірювальні мітки по лінії діаметру, а на другій основі виконана виїмка, заповнена теплочутливим матеріалом та закрита з зовнішньої сторони теплопровідною пластиною До недоліків цієї конструкції відноситься те, що він потребує спеціальної установки на око і може випадково його пошкодити Також процедура дослідження включає необхідність фіксації погляду, що створює додаткові незручності включають тіла різної форми Крім того, використання контактних лінз для багатьох пацієнтів є зручним засобом, бо не потребує спеціальної підготовки і може застосовуватися не тільки в медичних установах, а і в домашніх умовах для експрес-контролю Найбільш близькою до описаного винаходу по своїй технічній суті є комбінована контактна лінза [2], вибрана нами за прототип, яка виконана з м'якого оптично прозорого матеріалу, що утворює оптичну частину контактної лінзи, через яку відбувається спостереження предметів оком та опорну частину, що прилягає до склери В середині м'якого оптичного матеріалу знаходиться центральне тіло, що може бути виконано в різних варіантах Призначення таких лінз - корекція зору та створення косметичного ефекту, але вони ще не призначалися для вимірів температури ока В основу пропонуємого винаходу покладено задачу створення простого пристрою для контролю температури очей, що забезпечував би підвищення зручності та оперативності вимірів, попередження випадкового травматизму та уникнення необхідності спостереження пацієнтом фіксованої точки, зменшення маси та габаритів пристрою Поставлена задача вирішується шляхом створення термочутливої контактної лінзи з прозорою ділянкою у центрі, яка має щонайменше одну ко В той же час сучасний рівень технології виробництва контактних лінз дозволяє виготовляти комбіновані та багатокомпонентні лінзи Такі лінзи складаються з декількох шарів різного складу і 00 о (О мірку або кільцеподібну виїмку на внутрішній (робочій) поверхні лінзи, заповнену щонайменше одним шаром термочутливого матеріалу, прикритим назовні шаром теплопровідного матеріалу В залежності від галузі застосування на ЛІНЗІ наявні або відсутні вимірювальні мітки, а термочутливий матеріал знаходиться на прозорому, непрозорому або кольоровому фоні (чи їх комбінації) Для декоративних цілей запропонована лінза може використовуватись для альтернативної зміни кольору очей За вимогами користувача можна в залежності від комбінації фону та, наприклад, рідких термочутливих кристалів, реалізувати повний спектр можливостей - від надання райдужній оболонці лише нового відтінку до повної зміни кольору, або маскуванню природних недоліків райдужної оболонки На фігурі представлена структурна схема запронованого пристрою Пристрій виготовлено у вигляді контактної лінзи 1 з прозорою ділянкою в центрі (не меншою за 2 мм), що має на внутрішній (робочій) поверхні кільцеподібну виїмку, заповнену термочутливим матеріалом 2, наприклад, шаром змінюючого колір Комп'ютерна верстка М Клюкш 60819 термочутливого кристалу та прикритим назовні шаром теплопровідного матеріалу З Для виміру температури ока термочутлива контактна лінза використовується наступним чином Підтримуючи однією рукою повіки, іншою рукою встановлюється контактна лінза на око Через 2-5 хвилин під впливом підвищеної температури ока в порівнянні з температурою зовнішнього середовища, термочутливий матеріал змінює свій колір Завдяки нанесеним на лінзу з зовнішньої сторони вимірювальних, наприклад, кольорових міток, навпроти термочутливого матеріалу можна оперативно визначити температуру ока Та кольорова мітка, яка співпаде (або буде найближчою) з кольором термочутливого матеріалу і буде відповідати температурі ока Поряд з кольоровими мітками на лінзи нанесено цифри, по яких можна визначити температуру Джерела інформації 1 Патент SU №1800985, Бюл №9, 07 03 93 (Устройство для измерения внутриглазного давления) 2 Патент RU №2034323 (Комбинированная контактная линза, G02C 7/04) Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
