Пристрій для вимірювання внутрішньокісткового тиску

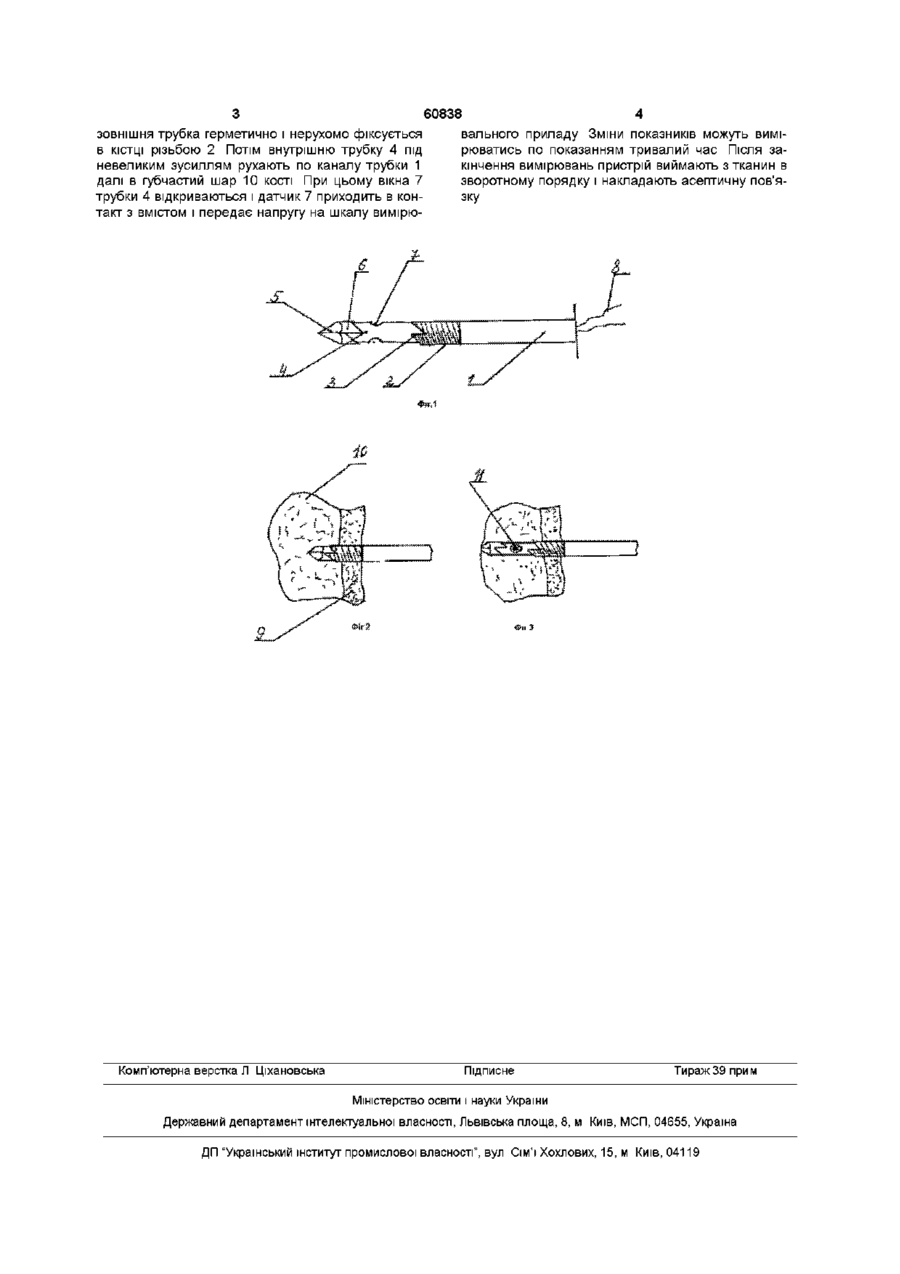

Пристрій для вимірювання внутрішньокісткового тиску, що включає зовнішню і внутрішню тру ки, зубці в трубках, що входять в зачеп і перекривають вікна внутрішньої трубки, головки на протилежних кінцях, виконаних під рукоятку і датчик, який відрізняється тим, що навпроти отворів в СТІНЦІ внутрішньої трубки в її каналі розміщено елемент у вигляді датчика тиску, температури, напруги кисню, КІНЦІ ЯКОГО виведено через канал внутрішньої трубки назовні до шкали вимірювального приладу Запропонований винахід пристрій для вимірювання внутрішньо-кісткового тиску відноситься до хірургічних інструментів і може використовуватися для вимірювання внутрішньокісткового тиску Пристрої для внутрішньокісткових маніпуляцій ВІДОМІ До них відноситься винахід пристрій для внутрішньокісткового введення рідких речовин по А с СРСР №297232, який не опубліковано Він включає зовнішню трубку з різьбою на ЗОВНІШНІЙ поверхні кінця, внутрішню трубку э потовщенням загостреного кінця та отворами в СТІНЦІ біля нього, рухомий обмежувач э фіксатором, трикутні зубці кінця зовнішньої трубки, що входять в такої ж форми зубці внутрішньої трубки і перекривають отвори в СТІНЦІ внутрішньої трубки, головки на протилежних кінцях та сальникове ущільнення і ручку Таке виконання забезпечує створення каналу в КІСТКОВІЙ тканині, надійну фіксацію та тривале введення рідких речовин в кістку і попереджує забивання каналу внутрішньої трубки Недоліком цього пристрою є неможливість вимірювання внутрішньокісткового тиску, температури внутрішньокісткового вмісту, напруги кисню тощо В основу запропонованого винаходу поставлена задача розробки такого пристрою, який забезпечує вимірювання внутрішньокісткового тиску, температури и вмісту Таке завдання забезпечується тим, що в КІНЦІ каналу внутрішньої трубки, навпроти отворів и стінки розміщено елемент датчик вимірювання ведено через канал до шкали вимірювального приладу Така конструкція забезпечує створення каналу в КІСТЦІ, виведення датчика внутрішньокістково, що підвищує точність показників вимірювання внутрішньокісткового тиску, температури, напруги кисню На фіг 1 показано кінець пристрою з відкритими отворами, фіг 2 - кінець пристрою введено в кортикальний шар кості, фіг 3 - внутрішня трубка загостреним кінцем введена далі в губчастий шар кості з відкритими отворами внутрішньої трубки Пристрій включає зовнішню трубку 1 з зовнішньою різьбою 2 на КІНЦІ, на яких виконані трикутної форми зубці З В каналі трубки 1 рухомо розміщена трубка 4 з загостреним кінцем 5, який потовщено до діаметра трубки 1 і виконано ВІДПОВІДНІ зубці 6, які входять в зачеплення з зубцями 3 трубки 1 тиску, температури, напруги кисню, КІНЦІ ЯКОГО ви Біля КІНЦЯ трубки 4 в СТІНЦІ виконані вікна 7, які при зачепленні зубців 3 і 6 перекриваються ними Навпроти отворів 7 трубки 4 в каналі вмонтовано датчик тиску температури і напруги кисню 11 (фігЗ), провідники від якого у вигляді дроту 8 виведено через канал трубки 4 назовні до шкали вимірювального приладу Застосування пристрою полягає в тому, що в стерильному стані трубку 4 втягують в канал трубки 1 При цьому зубці 3 і 6 входять в зчеплення і перекривають вікна 7 трубки 4 Кінцем 5 пробивають знеболені шкіру і м'які тканини до кості і круговими рухами по годинниковій стрілці просвердлюють канал в зовнішньому шарі кості 9 Після цього 00 со 00 о (О зовнішня трубка герметично і нерухомо фіксується в КІСТЦІ різьбою 2 Потім внутрішню трубку 4 під невеликим зусиллям рухають по каналу трубки 1 далі в губчастий шар 10 кості При цьому вікна 7 трубки 4 відкриваються і датчик 7 приходить в контакт з вмістом і передає напругу на шкалу вимірю Комп'ютерна верстка Л Ціхановська 60838 4 вального приладу Зміни показників можуть вимірюватись по показанням тривалий час Після закінчення вимірювань пристрій виймають з тканин в зворотному порядку і накладають асептичну пов'язку Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
