Пристрій для внутрішньокісткових маніпуляцій

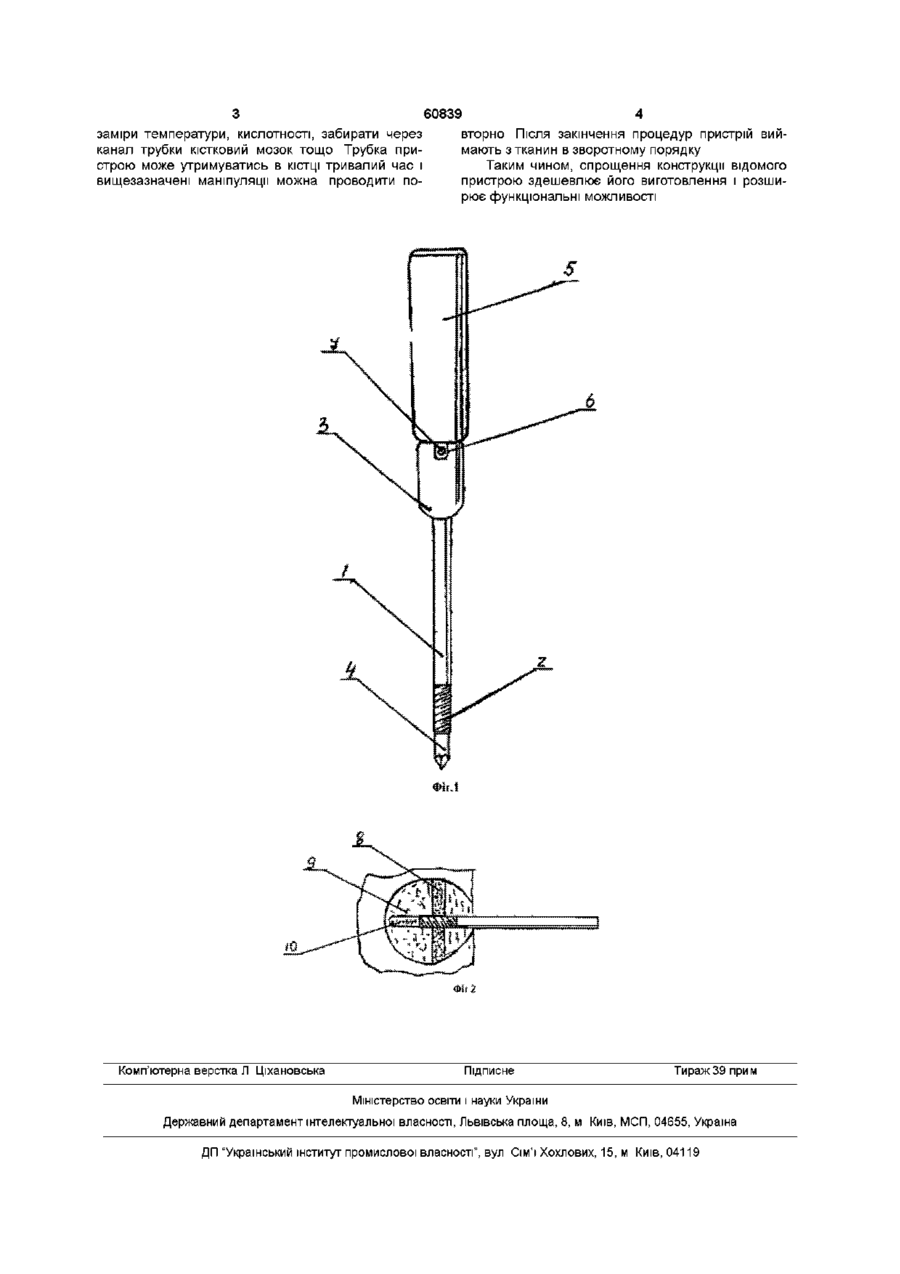

Пристрій для внутрішньокісткових маніпуляцій, що включає головку, трубку з різьбою на ЗОВНІШНІЙ поверхні, стержень та ручку, який відрізняється тим, що кінець трубки в області зовнішньої різьби знято під прямим кутом, стержень розміщено в каналі трубки, його робочий кінець виведено за межі кінця трубки і грановано загострено вин, вимірювання внутрішньокісткового тиску, температур, КИСЛОТНОСТІ ТОЩО На фіг 1 та фіг 2 зображено ЗОВНІШНІЙ ВИГЛЯД пристрою та введений в кісткову тканину кінець трубки Пристрій включав трубку 1 з різьбою на ЗОВНІШНІЙ поверхні и кінця 2 та головку 3 на протилежному КІНЦІ, канал якої, виконано під канюлю шприца і систему переливання, та прорізи 6 В каналі трубки 1 розмішено стержень 4, який виступає з канала назовні на 1-2см і має грановане заточення Стержень 4 вмонтовано в ручку 5 і на ньому перед ручкою прилаштовано стержні 7, що входять в прорізи головки З Застосування пристрою полягає втому, що після знечулення тканин, в стерильних умовах кінцем стержня пробивають шкіру і м'які тканини в визначеному МІСЦІ ДО КОСТІ КИСТЮ обертовими ру хами по ходу годинникової стрілки створюють канал в кортикальному шарі 8 (фіг 2) Продовжуючи такі ж рухи, пристрій, продавлюючи губчастий шар 9, рухають далі При цьому кінець трубки 1 різьбою 2 вгвинчується в кортикальний, шар 8 кості, а кінець стержня 4 створює в губчастому шарі 9 канал 10 Після вгвинчування різьби 2 трубки 1 в кортикальний шар 8 трубка 1 нерухомо фіксується в КІСТЦІ і стержень 2 за допомогою ручки 5 витягують 3 канала трубки 1 назовні В губчастому шарі 9 залишається канал 10, створений кінцем стержня 4, який вільно з'єднаний з каналом трубки 1 Після цього в канал головки 3 можна вводити канюлю шприца, системи переливання крові або лікувальних рідких речовин і проводити забір крові, для досліджень, підвищувати або знижувати внутрішньокістковий тиск, вимірювати його і проводити со 00 о (О заміри температури, кислотності, забирати через канал трубки кістковий мозок тощо Трубка пристрою може утримуватись в КІСТЦІ тривалий час і вищезазначені маніпуляції можна проводити по 60839 4 вторно Після закінчення процедур пристрій виймають з тканин в зворотному порядку Таким чином, спрощення конструкції відомого пристрою здешевлює його виготовлення і розширює функціональні можливості »ir.t Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
