Провід ізольований захищений

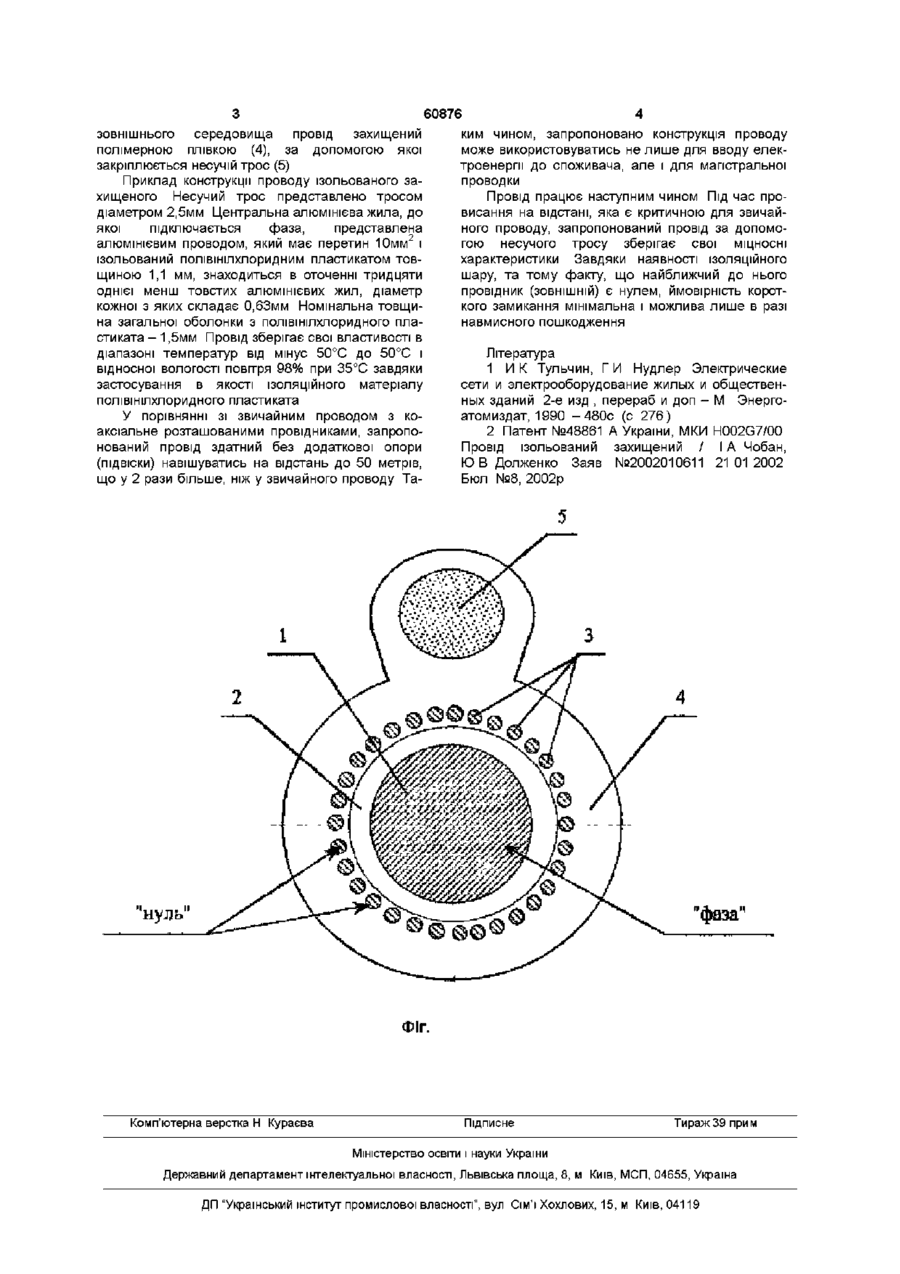

Провід ізольований захищений, який складається з центрального провідника, який є фазою, та розташованих коаксіально до нього декількох металевих провідників, які є нулем і ізольовані від центрального, захищений полімерною ІЗОЛЯЦІЄЮ, який відрізняється тим, що додатково містить металевий трос, який розташовано поверх полімерної ізоляції, при цьому кріплення троса здійснюється полімерною плівкою Винахід відноситься до електричних силових проводів та кабелів, які використовуються для передачі електроенергії Відомий провід ізольований захищений АПРФ [1], який складається з однієї, двох, або трьох алюмінієвих жил в резиновій ізоляції, захищений фальцованою металевою оболонкою із сплаву АМЦ Електричний струм в ньому передається по алюмінієвим провідникам Металева оболонка лише захищає внутрішні провідники від механічного пошкодження Найбільш близьким до запропонованого винаходу є провід ізольований захищений, який складається з декількох металевих провідників, у якого діаметр центрального провідника, який є фазою і ізольованим від решти жил, має бути не менше сумарного діаметру решти провідників, які усі разом є нулем, розташовані навколо центрального провідника коаксіальне до нього і захищені полімерною ІЗОЛЯЦІЄЮ, яка відповідає умовам застосування проводу [2] Недоліком згаданого проводу є його недостатньо широка область застосування, пов'язана з недостатньою МІЦНІСТЮ В разі використання при прокладці електролінії на велику відстань, крім того, провід, описаний у [2] не достатньо захищений від випадкових та навмисних пошкоджень Завданням запропонованого винаходу є розширення області застосування проводу та підвищення його МІЦНОСТІ Вказане завдання досягається тим, конструкція проводу ізольованого захищеного складається з центрального провідника, який є фазою та розташованих коаксіально до нього декількох мета левих провідників, які є нулем і ізольовані від центрального, захищений полімерною ІЗОЛЯЦІЄЮ додатково містить металевий трос, який розташовано поверх полімерної ізоляції, при цьому кріплення тросу здійснюється полімерного плівкою ВІДПОВІДНІСТЬ критерію "новина" запропонованому проводу ізольованому захищеному забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки У винаході запропоновано рішення, принципово нове для ізольованого захищеного проводу, яке полягає у тому, що провід, який складається з центрального провідника та провідників, розташованих коаксіальне до нього, містить додаткову складову частину - металевий трос, який по суті виконує функцію несучої конструкції, до якої, за допомогою полімерної плівки закріплюється власне провід Тому, ознаки, що не зустрічаються ні в одному з аналогів "додатково містить металевий трос, який розташовано поверх полімерної ізоляції, при цьому кріплення тросу здійснюється полімерною плівкою" забезпечує заявленому об'єкту необхідний винахідницькій рівень Промислове використання запропонованого винаходу не вимагає великих витрат, спеціальних матеріалів та технологій, його реалізація можлива на виробництвах України та за и межами На Фіг наведено схематичне зображення проводу ізольованого захищеного Провід ізольований захищений складається з центральної жили (1), яка є фазою, ізольованою від решти жил (3) шаром ізоляції (2) Від (О 00 о (О 60876 ким чином, запропоновано конструкція проводу зовнішнього середовища провід захищений може використовуватись не лише для вводу елекполімерною плівкою (4), за допомогою якої троенергії до споживача, але і для магістральної закріплюється несучій трос (5) проводки Приклад конструкції проводу ізольованого заПровід працює наступним чином Під час прохищеного Несучий трос представлено тросом висання на відстані, яка є критичною для звичайдіаметром 2,5мм Центральна алюмінієва жила, до ного проводу, запропонований провід за допомофаза, підключається представлена якої гою несучого тросу зберігає свої МІЦНОСНІ алюмінієвим проводом, який має перетин 10мм і характеристики Завдяки наявності ІЗОЛЯЦІЙНОГО ізольований полівшілхлоридним пластикатом товшару, та тому факту, що найближчий до нього щиною 1,1 мм, знаходиться в оточенні тридцяти провідник (ЗОВНІШНІЙ) Є нулем, ймовірність коротоднієї менш товстих алюмінієвих жил, діаметр кого замикання мінімальна і можлива лише в разі кожної з яких складає 0,63мм Номінальна товщинавмисного пошкодження на загальної оболонки з полівшілхлоридного пластиката - 1,5мм Провід зберігає свої властивості в діапазоні температур від мінус 50°С до 50°С і Література відносної вологості повітря 98% при 35°С завдяки 1 И К Тульчин, Г И Нудлер Электрические застосування в якості ІЗОЛЯЦІЙНОГО матеріалу сети и электрооборудование жилых и общественполівшілхлоридного пластиката ных зданий 2-е изд , перераб и доп - М Энергоатомиздат, 1990 -480с (с 276) У порівнянні зі звичайним проводом з коаксіальне розташованими провідниками, запропо2 Патент №48861 А України, МКИ H002G7/00 нований провід здатний без додаткової опори Провід ізольований захищений / ІА Чобан, (ПІДВІСКИ) навішуватись на відстань до 50 метрів, ЮВДолженко Заяв №2002010611 21012002 що у 2 рази більше, ніж у звичайного проводу ТаБюл №8, 2002р нуль Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
