Обмотувальний провід для водозанурюваних електродвигунів

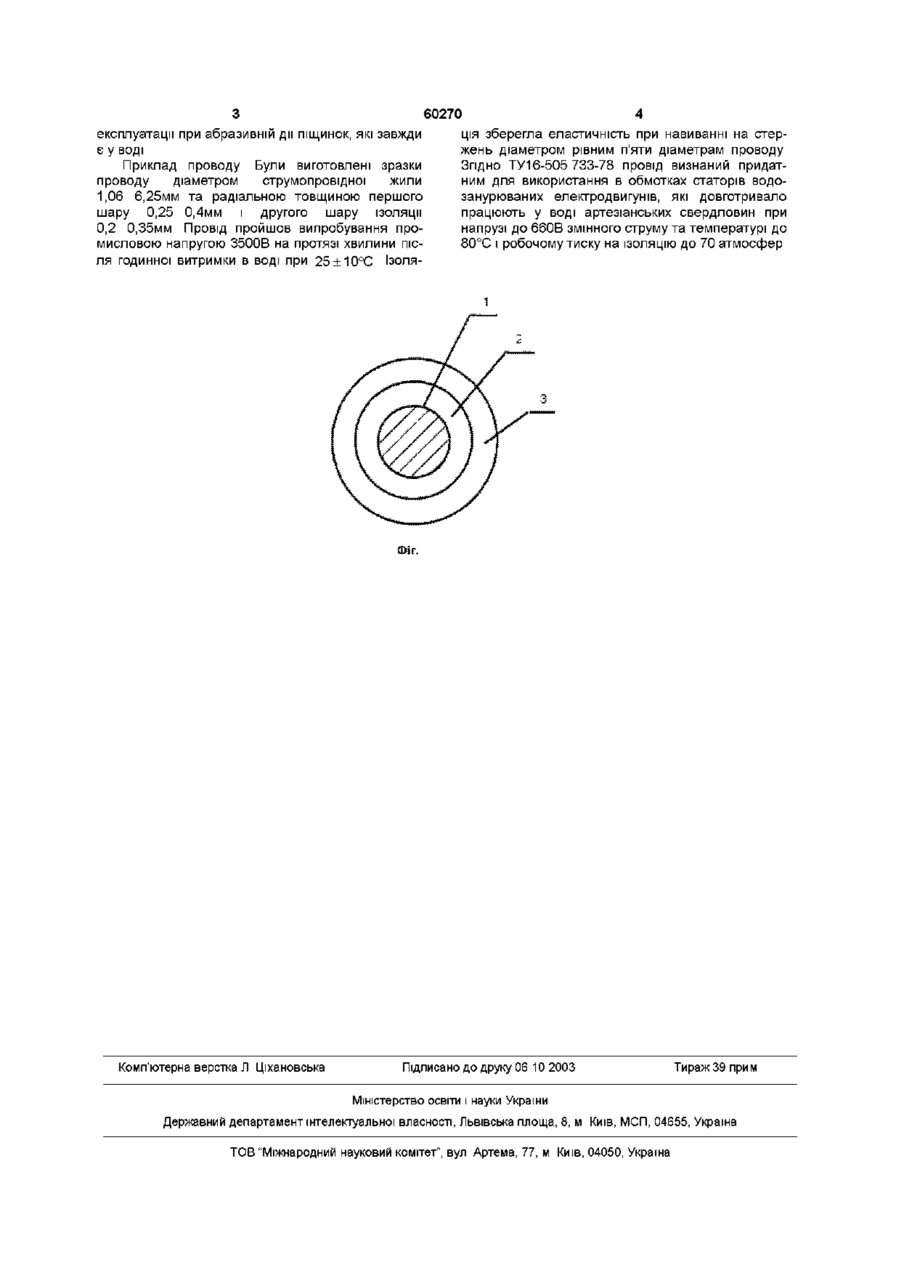

Обмотувальний провід для водозанурюваних електродвигунів, який складається з суцільної круглої мідної струмопровідної жили, покритої полімерною ІЗОЛЯЦІЄЮ, який відрізняється тим, що полімерна ІЗОЛЯЦІЯ виготовлена у вигляді двох шарів, послідовно нанесених методом екструзії з обтисненням, причому перший та другий шари виготовлені ВІДПОВІДНО з поліетилену низької та високої густини лені, ВІДПОВІДНО, з поліетилену низької та високої густини Порівняння з іншими відомими в цій галузі техніки рішеннями не виявило в них ознак, які відокремлюють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого рішення критерію "суттєві відзнаки" На фіг наведено схематичне зображення обмотувального проводу для водозанурюваних електродвигунів Провід складається з мідної м'якої струмопровідної жили (1), першого шару (2) з поліетилену низької густини та другого шару з поліетилену високої густини (3) Провід працює так Шари ізоляції (2, 3) накладаються туго з обтисненням методом екструзії, що забезпечує відсутність повітряних прошарків Завдяки цьому та матеріалу ізоляції провід має низький тепловий опір від жили через ІЗОЛЯЦІЮ до навколишнього середовища і може нести підвищені струмові навантаження Останнє має важливе значення для енергонасичених водозанурюваних електродвигунів, діаметр яких не повинен перевищувати діаметра свердловини і які, внаслідок надзвичайно стислих радіальних розмірів охолоджуються водою свердловини Виготовлення ізоляції з такого нейтрального полімеру, як поліетилен без домішок має важливе значення з точки зору незабруднення питної води, в якій працюють двигуни артезіанських свердловин Два шари ізоляції забезпечують також належну МІЦНІСТЬ ІЗОЛЯЦІЇ до стирання в процесі намотування ізоляції та в о (О експлуатації при абразивній дм піщинок, які завжди є у воді Приклад проводу Були виготовлені зразки проводу діаметром струмопровідної жили 1,06 6,25мм та радіальною товщиною першого шару 0,25 0,4мм і другого шару ізоляції 0,2 0,35мм Провід пройшов випробування промисловою напругою 3500В на протязі хвилини після годинної витримки в воді при 25±10°С Ізоля Комп'ютерна верстка Л Ціхановська 60270 ція зберегла еластичність при навиванні на стержень діаметром рівним п'яти діаметрам проводу Згідно ТУ16-505 733-78 провід визнаний придатним для використання в обмотках статорів водозанурюваних електродвигунів, які довготривало працюють у воді артезіанських свердловин при напрузі до 660В змінного струму та температурі до 80°С і робочому тиску на ІЗОЛЯЦІЮ ДО 70 атмосфер Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
