Пристрій для перезарядження мисливської гладкоствольної зброї “шторм”

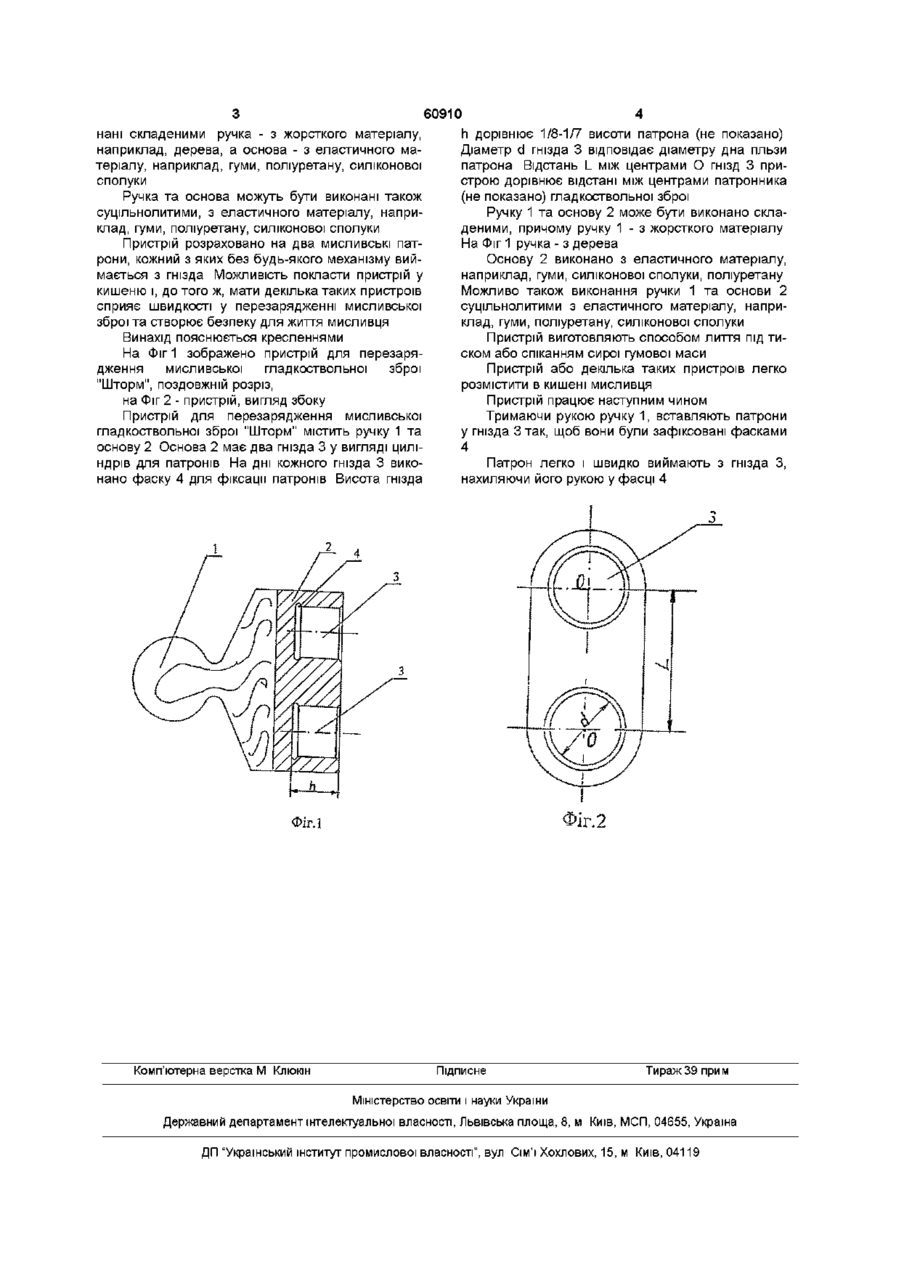

1 Пристрій для перезаряджання мисливської гладкоствольної зброї, що містить ручку та основу з гніздами у вигляді циліндрів для патронів, який відрізняється тим, що основа має два гнізда, на дні кожного з яких виконана фаска для фіксації патронів, причому висота гнізда дорівнює 1/8-1/7 висоти патрона, діаметр гнізда відповідає діаметру дна гільзи патрона, а відстань між центрами гнізд пристрою дорівнює відстані між центрами патронника гладкоствольної зброї 2 Пристрій за п 1, який відрізняється тим, що ручка та основа виконані складеними 3 Пристрій за п 2, який відрізняється тим, що ручка виконана з жорсткого матеріалу 4 Пристрій за п 3, який відрізняється тим, що жорстким матеріалом є дерево 5 Пристрій за п 2, який відрізняється тим, що основа виконана з еластичного матеріалу 6 Пристрій за п 5, який відрізняється тим, що еластичним матеріалом є гума, поліуретан, силіконова сполука 7 Пристрій за п 1, який відрізняється тим, що ручка та основа виконані суцільнолитими з еластичного матеріалу 8 Пристрій за п 7, який відрізняється тим, що еластичним матеріалом є гума, поліуретан, силіконова сполука Винахід належить до двоствольної мисливської дробової зброї, зокрема до пристроїв для и перезарядження Відомо пристрій для перезарядження револьверу, що містить ручку та основу у вигляді барабану, в якому виконано по колу гнізда під патрони [Hauptkatalog 2002/2003, Rehner, K-SPORT Metch Master] Найближчим до винаходу є пристрій для перезарядження револьверу, що містить ручку з пружиною, основу у вигляді барабану з гніздами, розміщеними по колу, для патронів [Katalog 2002/2003, ALL JAGD, NIKI Schnelllader, p 52] Конструкцію даного пристрою, як і попереднього, призначено для вогнепальної зброї при використанні лише у револьвері Такий пристрій має шість або більше гнізд під бойові патрони, які не можуть бути пристосовані для перезарядження мисливської зброї Пристрій має також відносно великий барабан, що не може сприяти швидкому перезарядженню при мисливстві на тварину, а зволікання з часом перезарядження створює небезпеку для життя мисливця або втрату здобичі Громіздкість пристрою не дозволяє покласти його у кишеню, що було б зручно та безпечно для мисливця Крім того, виштовхування патронів з пристрою за допомогою пружини здійснюється одночасно для всіх патронів, що не потрібно для мисливця, та, крім того, не виключена можливість неспрацювання пружини, а це вже зашкоджує життю мисливця В основу винаходу поставлено задачу створення пристрою, який би сприяв швидкості перезарядження мисливської зброї і надавав би можливість уникнення небезпеки нападу небезпечної тварини Поставлену задачу вирішують тим, що у пристрою для перезарядження мисливської гладкоствольної зброї, що містить ручку та основу з гніздами у вигляді циліндрів для патронів, згідно з винаходом основа містить два гнізда, на дні кожного з якого виконано фаску для фіксації патронів, висота гнізда дорівнює 1/8-1/7 висоти патрона, діаметр гнізда відповідає діаметру дна гільзи патрона, а відстань між центрами гнізд пристрою дорівнює відстані між центрами патронника гладкоствольної зброї Ручка та основа пристрою можуть бути вико о (О 60910 h дорівнює 1/8-1/7 висоти патрона (не показано) нані складеними ручка - з жорсткого матеріалу, Діаметр d гнізда 3 відповідає діаметру дна гільзи наприклад, дерева, а основа - з еластичного мапатрона Відстань L між центрами О гнізд 3 притеріалу, наприклад, гуми, поліуретану, силіконової строю дорівнює відстані між центрами патронника сполуки (не показано) гладкоствольної зброї Ручка та основа можуть бути виконані також суцільнолитими, з еластичного матеріалу, наприРучку 1 та основу 2 може бути виконано склаклад, гуми, поліуретану, силіконової сполуки деними, причому ручку 1 - з жорсткого матеріалу На Фіг 1 ручка - з дерева Пристрій розраховано на два мисливські патрони, кожний з яких без будь-якого механізму вийОснову 2 виконано з еластичного матеріалу, мається з гнізда Можливість покласти пристрій у наприклад, гуми, силіконової сполуки, поліуретану кишеню і, до того ж, мати декілька таких пристроїв Можливо також виконання ручки 1 та основи 2 сприяє швидкості у перезарядженні мисливської суцільнолитими з еластичного матеріалу, напризброї та створює безпеку для життя мисливця клад, гуми, поліуретану, силіконової сполуки Винахід пояснюється кресленнями Пристрій виготовляють способом лиття під тиском або спіканням сирої гумової маси На Фіг 1 зображено пристрій для перезарядження мисливської гладкоствольної зброї Пристрій або декілька таких пристроїв легко "Шторм", поздовжній розріз, розмістити в кишені мисливця на Фіг 2 - пристрій, вигляд збоку Пристрій працює наступним чином Пристрій для перезарядження мисливської Тримаючи рукою ручку 1, вставляють патрони гладкоствольної зброї "Шторм" містить ручку 1 та у гнізда 3 так, щоб вони були зафіксовані фасками основу 2 Основа 2 має два гнізда 3 у вигляді цилі4 ндрів для патронів На дні кожного гнізда 3 викоПатрон легко і швидко виймають з гнізда З, нано фаску 4 для фіксації патронів Висота гнізда нахиляючи його рукою у фасці 4 Фіг.2 іг.1 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
