Гільза для гладкоствольної мисливської зброї

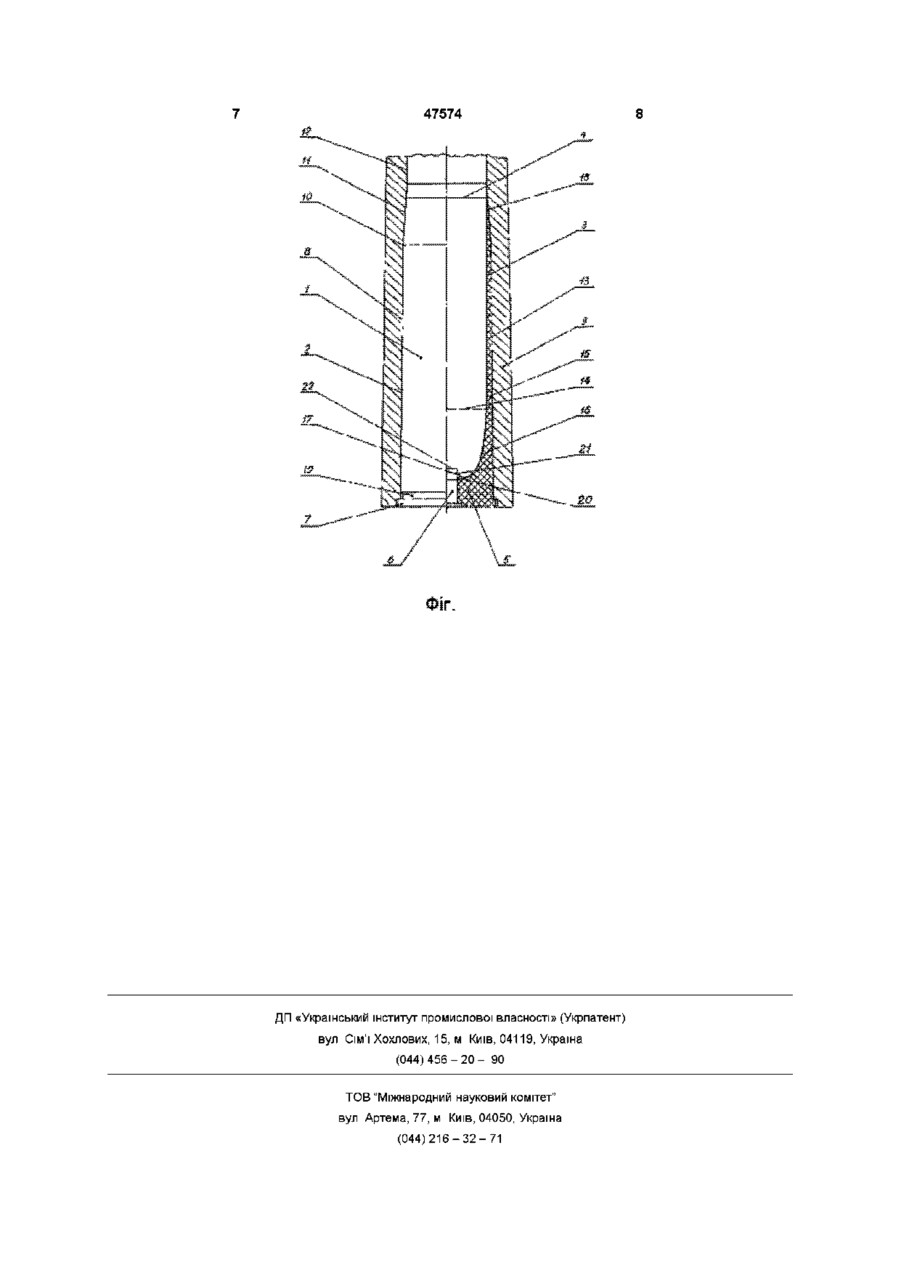

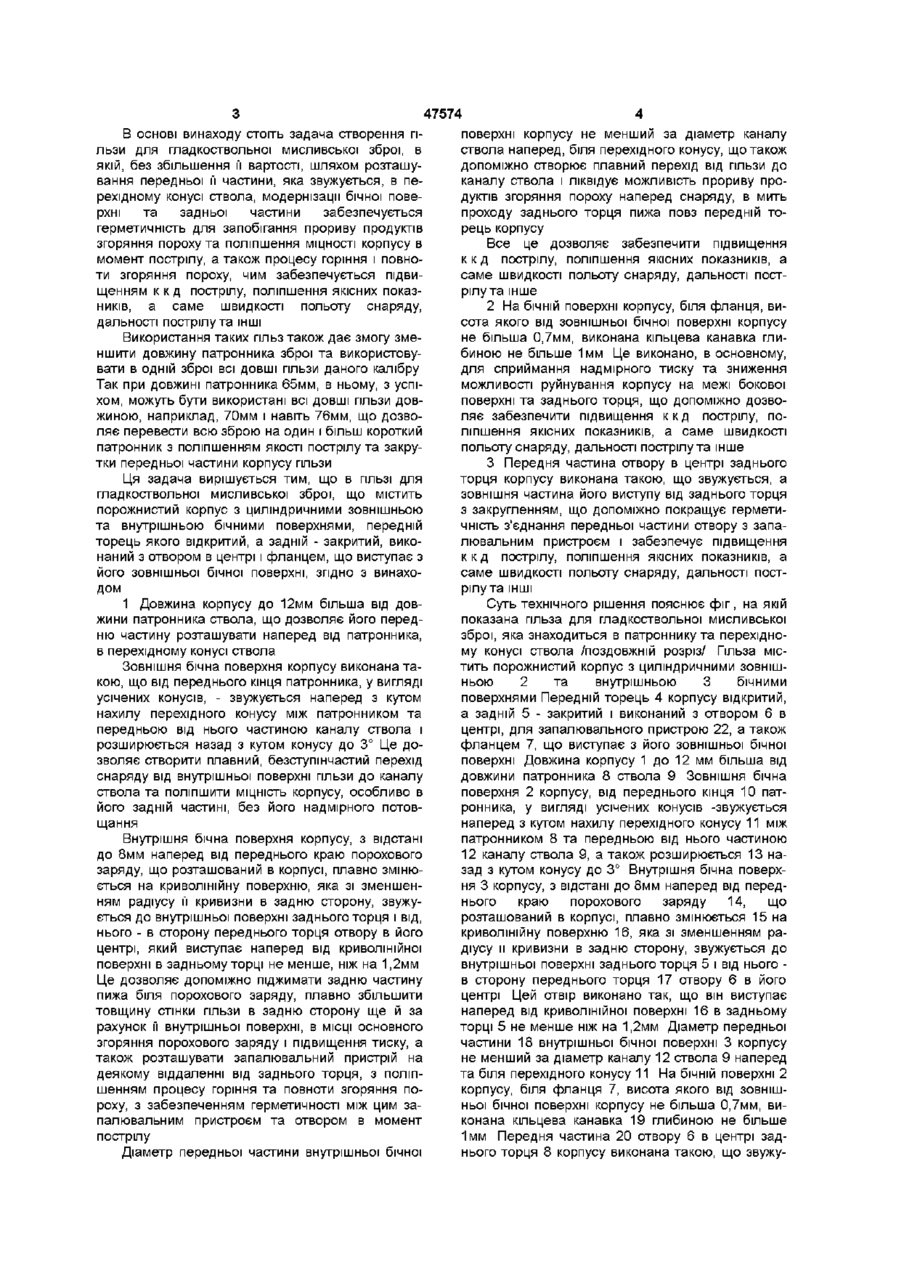

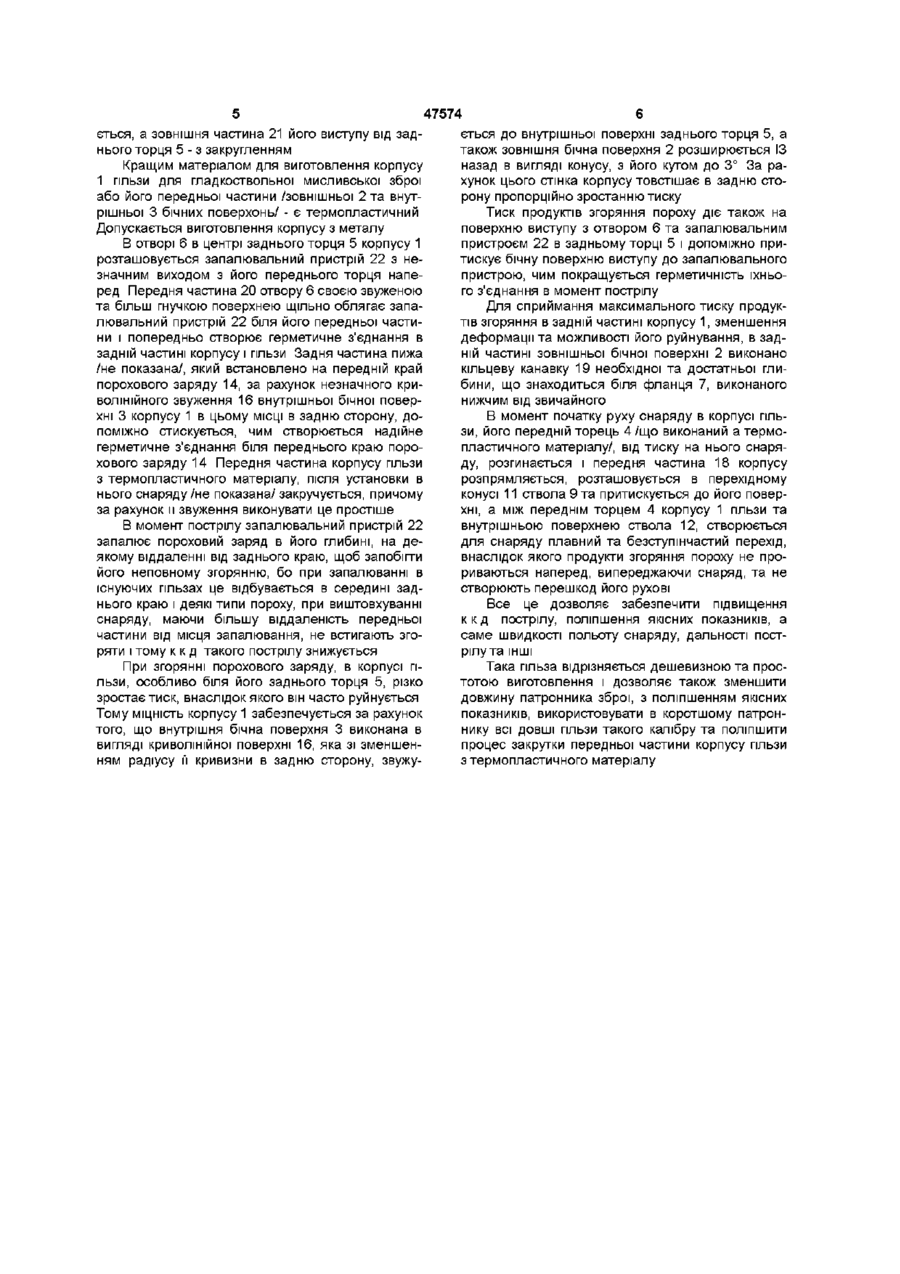

1 Гільза для гладкоствольної мисливської зброї, що містить порожнистий циліндричний корпус, передній торець якого відкритий, а задній закритий, виконаний з отвором в центрі і фланцем на його ЗОВНІШНІЙ бічній поверхні, яка відрізняється тим, що довжина корпусу на величину до 12 мм більша від довжини патронника ствола, і його зовнішня бічна поверхня виконана такою, що від переднього кінця патронника у вигляді зрізаного конуса звужена наперед з кутом нахилу, що наближається до кута нахилу перехідного конуса між патронником та передньою від нього частиною каналу ствола 2 Гільза за п 1, яка відрізняється тим, зовнішня бічна поверхня корпусу від переднього кінця патронника розширюється назад з кутом конуса до 3° 3 Гільза за п 1, яка відрізняється тим, що внутрішня бічна поверхня корпусу наперед від переднього краю порохового заряду, що розташований в корпусі, плавно змінюється на криволінійну поверхню, яка зі зменшенням радіуса її кривизни в задній бік звужується до внутрішньої поверхні заднього торця і від нього - в бік переднього торця отвору в його центрі, який виступає наперед від криволінійної поверхні в задньому торці 4 Гільза за п 1, яка відрізняється тим, що біля фланця, на бічній поверхні корпусу виконана кільцева канавка глибиною не більше 1 мм 5 Гільза за п 3, яка відрізняється тим, що передня частина отвору в центрі заднього торця звужується, а зовнішня частина його виступу виконана з закругленням Винахід належить до боєприпасів, а саме до патронів для гладкоствольних рушниць Відома гільза для зброї, що містить порожнистий корпус, передній торець якого відкритий, а задній - закритий, виконаний з отвором в центрі і фланцем, що виступає з його зовнішньої бічної поверхні /патент України № 21621 A F 42 В 5/00, 5/30, 1998/ Недоліками зазначеної гільзи, в якій корпус виконаний з термопластичного матеріалу, задній торець /основа/ - з металу, в вигляді диску зі складними геометричними контурами та з'єднаннями між собою, внутрішня бічна поверхня корпусу виконана такою, що розширюється наперед /з фіг до патентуя^ має отвори в передній частині корпусу, причому передній торець корпусу притуплений, є те, що при значній вартості, в ній не враховано багато факторів, які виникають в момент пострілу з гладкоствольної зброї, наприклад, повнота згоряння пороху, плавність переходу снаряду з гільзи в ствол, дотримання МІЦНОСТІ, особливо в задній частині, та ІНШІ Тому вона не може, з успіхом, бути використаною в гладкоствольних рушницях і забезпечити підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та ІНШІ Відома гільза для гладкоствольної мисливської зброї, що містить порожнистий корпус з циліндричними зовнішньою та внутрішньою поверхнями, передній торець якого відкритий, а задній закритий, виконаний з отвором в центрі і фланцем, що виступає з його зовнішньої бічної поверхні /патент України № 7989 A F 42 В 7/06, 1995/ Недоліками зазначеної гільзи є те, що вона, з багатьох факторів, які впливають на якість пострілу, враховує лише один - забезпечення герметичності для запобігання прориву продуктів згоряння пороху повз запалювальний пристрій, причому таке виконання внутрішньої частини заднього торця корпусу, з виконанням в ньому радіальної проточки, яка розташована коаксіально до отвору, ускладнює виготовлення корпусу та послаблює його задній торець тому вказана гільза, в повній мірі, не може забезпечити підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та ІНШІ 1 ю 47574 В основі винаходу стоїть задача створення гільзи для гладкоствольної мисливської зброї, в якій, без збільшення її вартості, шляхом розташування передньої її частини, яка звужується, в перехідному конусі ствола, модернізації бічної поверхні та задньої частини забезпечується герметичність для запобігання прориву продуктів згоряння пороху та поліпшення МІЦНОСТІ корпусу в момент пострілу, а також процесу горіння і повноти згоряння пороху, чим забезпечується підвищенням к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та ІНШІ Використання таких гільз також дає змогу зменшити довжину патронника зброї та використовувати в одній зброї всі довші гільзи даного калібру Так при довжині патронника 65мм, в ньому, з успіхом, можуть бути використані всі довші гільзи довжиною, наприклад, 70мм і навіть 76мм, що дозволяє перевести всю зброю на один і більш короткий патронник з поліпшенням якості пострілу та закрутки передньої частини корпусу гільзи Ця задача вирішується тим, що в ГІЛЬЗІ ДЛЯ гладкоствольної мисливської зброї, що містить порожнистий корпус з циліндричними зовнішньою та внутрішньою бічними поверхнями, передній торець якого відкритий, а задній - закритий, виконаний з отвором в центрі і фланцем, що виступає з його зовнішньої бічної поверхні, згідно з винаходом 1 Довжина корпусу до 12мм більша від довжини патронника ствола, що дозволяє його передню частину розташувати наперед від патронника, в перехідному конусі ствола Зовнішня бічна поверхня корпусу виконана такою, що від переднього кінця патронника, у вигляді усічених конусів, - звужується наперед з кутом нахилу перехідного конусу між патронником та передньою від нього частиною каналу ствола і розширюється назад з кутом конусу до 3° Це дозволяє створити плавний, безступінчастий перехід снаряду від внутрішньої поверхні гільзи до каналу ствола та поліпшити МІЦНІСТЬ корпусу, особливо в його задній частині, без його надмірного потовщання Внутрішня бічна поверхня корпусу, з відстані до 8мм наперед від переднього краю порохового заряду, що розташований в корпусі, плавно змінюється на криволінійну поверхню, яка зі зменшенням радіусу її кривизни в задню сторону, звужується до внутрішньої поверхні заднього торця і від, нього - в сторону переднього торця отвору в його центрі, який виступає наперед від криволінійної поверхні в задньому торці не менше, ніж на 1,2мм Це дозволяє допоміжно піджимати задню частину пижа біля порохового заряду, плавно збільшити товщину стінки гільзи в задню сторону ще й за рахунок її внутрішньої поверхні, в МІСЦІ ОСНОВНОГО згоряння порохового заряду і підвищення тиску, а також розташувати запалювальний пристрій на деякому віддаленні від заднього торця, з поліпшенням процесу горіння та повноти згоряння пороху, з забезпеченням герметичності між цим запалювальним пристроєм та отвором в момент пострілу Діаметр передньої частини внутрішньої бічної поверхні корпусу не менший за діаметр каналу ствола наперед, біля перехідного конусу, що також допоміжно створює плавний перехід від гільзи до каналу ствола і ліквідує можливість прориву продуктів згоряння пороху наперед снаряду, в мить проходу заднього торця пижа повз передній торець корпусу Все це дозволяє забезпечити підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та інше 2 На бічній поверхні корпусу, біля фланця, висота якого від зовнішньої бічної поверхні корпусу не більша 0,7мм, виконана кільцева канавка глибиною не більше 1мм Це виконано, в основному, для сприймання надмірного тиску та зниження можливості руйнування корпусу на межі бокової поверхні та заднього торця, що допоміжно дозволяє забезпечити підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та інше 3 Передня частина отвору в центрі заднього торця корпусу виконана такою, що звужується, а зовнішня частина його виступу від заднього торця з закругленням, що допоміжно покращує герметичність з'єднання передньої частини отвору з запалювальним пристроєм і забезпечує підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та ІНШІ Суть технічного рішення пояснює фіг, на якій показана гільза для гладкоствольної мисливської зброї, яка знаходиться в патроннику та перехідному конусі ствола /поздовжній розріз/ Гільза містить порожнистий корпус з циліндричними зовнішньою 2 та внутрішньою 3 бічними поверхнями Передній торець 4 корпусу відкритий, а задній 5 - закритий і виконаний з отвором 6 в центрі, для запалювального пристрою 22, а також фланцем 7, що виступає з його зовнішньої бічної поверхні Довжина корпусу 1 до 12 мм більша від довжини патронника 8 ствола 9 Зовнішня бічна поверхня 2 корпусу, від переднього кінця 10 патронника, у вигляді усічених конусів -звужується наперед з кутом нахилу перехідного конусу 11 між патронником 8 та передньою від нього частиною 12 каналу ствола 9, а також розширюється 13 назад з кутом конусу до 3° Внутрішня бічна поверхня 3 корпусу, з відстані до 8мм наперед від переднього краю порохового заряду 14, що розташований в корпусі, плавно змінюється 15 на криволінійну поверхню 16, яка зі зменшенням радіусу и кривизни в задню сторону, звужується до внутрішньої поверхні заднього торця 5 і від нього в сторону переднього торця 17 отвору 6 в його центрі Цей отвір виконано так, що він виступає наперед від криволінійної поверхні 16 в задньому торці 5 не менше ніж на 1,2мм Діаметр передньої частини 18 внутрішньої бічної поверхні 3 корпусу не менший за діаметр каналу 12 ствола 9 наперед та біля перехідного конусу 11 На бічній поверхні 2 корпусу, біля фланця 7, висота якого від зовнішньої бічної поверхні корпусу не більша 0,7мм, виконана кільцева канавка 19 глибиною не більше 1мм Передня частина 20 отвору 6 в центрі заднього торця 8 корпусу виконана такою, що звужу 47574 ється, а зовнішня частина 21 його виступу від заднього торця 5 - з закругленням Кращим матеріалом для виготовлення корпусу 1 гільзи для гладкоствольної мисливської зброї або його передньої частини /зовнішньої 2 та внутрішньої 3 бічних поверхонь/ - є термопластичний Допускається виготовлення корпусу з металу В отворі 6 в центрі заднього торця 5 корпусу 1 розташовується запалювальний пристрій 22 з незначним виходом з його переднього торця наперед Передня частина 20 отвору 6 своєю звуженою та більш гнучкою поверхнею щільно облягає запалювальний пристрій 22 біля його передньої частини і попередньо створює герметичне з'єднання в задній частині корпусу і гільзи Задня частина пижа /не показана/, який встановлено на передній край порохового заряду 14, за рахунок незначного криволінійного звуження 16 внутрішньої бічної поверхні 3 корпусу 1 в цьому МІСЦІ в задню сторону, допоміжно стискується, чим створюється надійне герметичне з'єднання біля переднього краю порохового заряду 14 Передня частина корпусу гільзи з термопластичного матеріалу, після установки в нього снаряду /не показана/ закручується, причому за рахунок и звуження виконувати це простіше В момент пострілу запалювальний пристрій 22 запалює пороховий заряд в його глибині, на деякому віддаленні від заднього краю, щоб запобігти його неповному згорянню, бо при запалюванні в існуючих гільзах це відбувається в середині заднього краю і деякі типи пороху, при виштовхуванні снаряду, маючи більшу віддаленість передньої частини від місця запалювання, не встигають згоряти і тому к к д такого пострілу знижується При згорянні порохового заряду, в корпусі гільзи, особливо біля його заднього торця 5, різко зростає тиск, внаслідок якого він часто руйнується Тому МІЦНІСТЬ корпусу 1 забезпечується за рахунок того, що внутрішня бічна поверхня 3 виконана в вигляді криволінійної поверхні 16, яка зі зменшенням радіусу її кривизни в задню сторону, звужу ється до внутрішньої поверхні заднього торця 5, а також зовнішня бічна поверхня 2 розширюється ІЗ назад в вигляді конусу, з його кутом до 3° За рахунок цього стінка корпусу товстішає в задню сторону пропорційно зростанню тиску Тиск продуктів згоряння пороху діє також на поверхню виступу з отвором 6 та запалювальним пристроєм 22 в задньому торці 5 і допоміжно притискує бічну поверхню виступу до запалювального пристрою, чим покращується герметичність їхнього з'єднання в момент пострілу Для сприймання максимального тиску продуктів згоряння в задній частині корпусу 1, зменшення деформації та можливості його руйнування, в задній частині зовнішньої бічної поверхні 2 виконано кільцеву канавку 19 необхідної та достатньої глибини, що знаходиться біля фланця 7, виконаного нижчим від звичайного В момент початку руху снаряду в корпусі гільзи, його передній торець 4 /що виконаний а термопластичного матеріалу/, від тиску на нього снаряду, розгинається і передня частина 18 корпусу розпрямляється, розташовується в перехідному конусі 11 ствола 9 та притискується до його поверхні, а між переднім торцем 4 корпусу 1 гільзи та внутрішньою поверхнею ствола 12, створюється для снаряду плавний та безступінчастий перехід, внаслідок якого продукти згоряння пороху не прориваються наперед, випереджаючи снаряд, та не створюють перешкод його рухові Все це дозволяє забезпечити підвищення к к д пострілу, поліпшення якісних показників, а саме швидкості польоту снаряду, дальності пострілу та ІНШІ Така гільза відрізняється дешевизною та простотою виготовлення і дозволяє також зменшити довжину патронника зброї, з поліпшенням якісних показників, використовувати в коротшому патроннику всі довші гільзи такого калібру та поліпшити процес закрутки передньої частини корпусу гільзи з термопластичного матеріалу 47574 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
