Пристрій для проведення лапароскопії

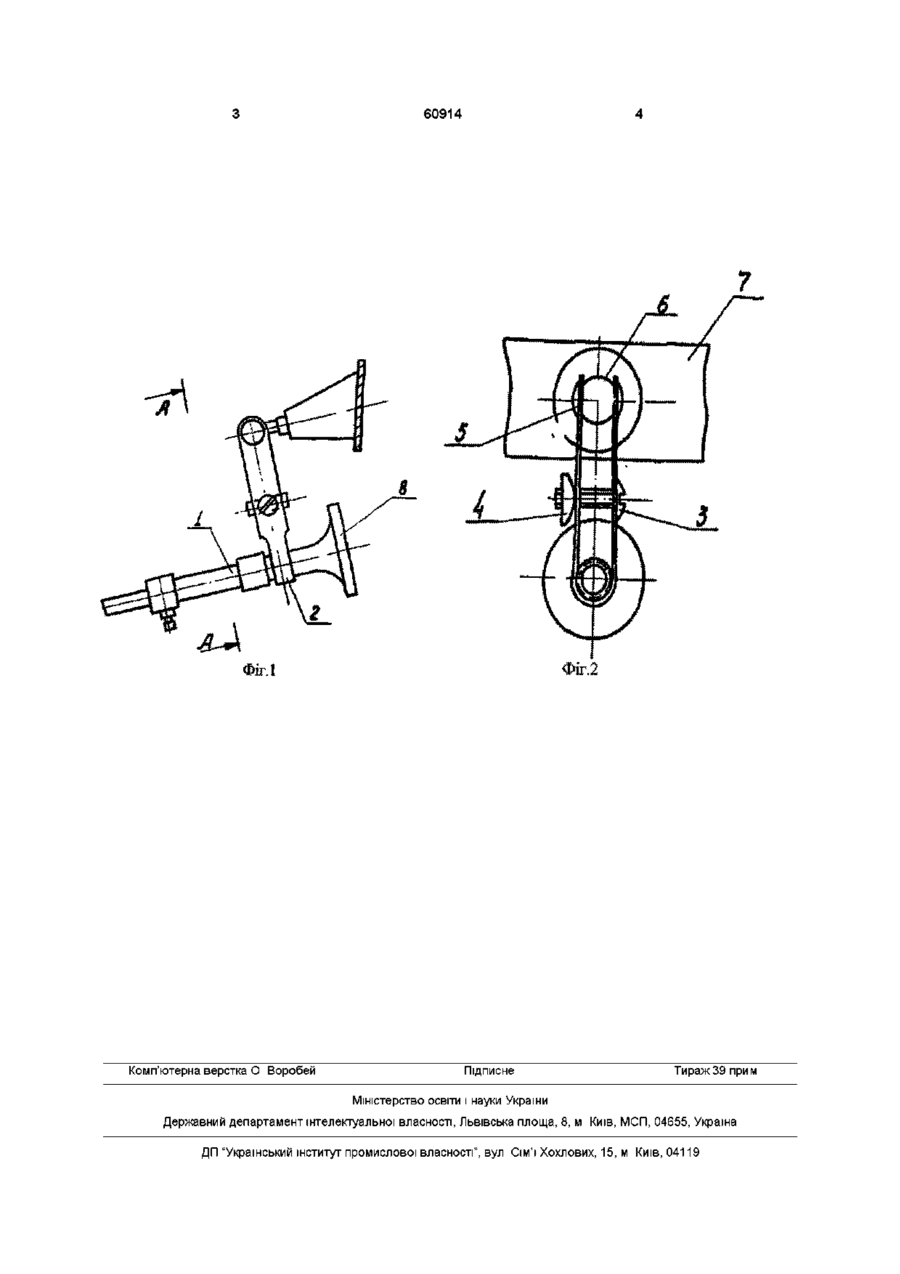

Пристрій для проведення лапароскопм, що включає скобу, болт і гайку, який відрізняється тим, що скоба одним кінцем затискує оптичну трубку лапароскопа за допомогою болта і гайки, а на другому КІНЦІ скоби виконаний шарнір для з'єднання з кронштейном, закріпленим на оголовку з обручем Винахід відноситься до області медицини, а саме до абдомінальної хірурги, і може бути застосований для виконання діагностичної і лікувальної лапаросокпм Найбільш близьким до запропонованого технічного рішення є хомути для шланга, які складаються зі стрічки (оголовка), вушка і шплінта, а для кріплення гумово-тканевих рукавів хомути включають скобу, планку, гайки, болти й шайбу [1] Але вказані пристрої (хомути) не в змозі утримати лапароскоп при проведенні операції без використання рук дослідника В основу винаходу поставлена задача розробки пристрою для проведення лапароскопм, а саме вдосконалення діагностики і лікування гострих хірургічних захворювань і травм живота Поставлена задача вирішується тим, що, згідно винаходу, лапароскоп оздоблений скобою, яка одним кінцем затискує оптичну трубку за допомогою болта і гайки, а на другому КІНЦІ скоба має шарнір для з'єднання з кронштейном, закріпленим на оголовку з обручем На фіг1, 2 представлений пристрій для проведення лапароскопм, де 1 - лапароскоп, 2 - скоба, 3 - болт, 4 - гайка, 8 - окуляр лапароскопа Пристрій складається з трубки лапароскопа (телескопа) 1, вставленої в скобі 2 пристрою, болта 3, розташованого в середній частині скоби 2 і загвинченого гайкою 4 При цьому ВІЛЬНІ КІНЦІ скоби 2 З заглибленнями 5 притискуються до шарніра 6 з одномоментним обтискуванням скобою трубки 1 лапароскопа (телескопа) Пристрій використовують наступним чином Трубку лапароскопа 1 встановлюють в скобу 2 пристрою, болт 3 встановлюють в середній частині скоби 2 і загвинчують гайку 4 При цьому ВІЛЬНІ КІНЦІ скоби 2 з заглибленнями 5 притискаються до шарніра 6 і одномоментно скоба обтискує трубку лапароскопа 1 Це обумовлене тим, що болт встановлюють в середній частині скоби 2 Використання пристрою дозволяє вдержувати лапароскоп перед оком дослідника, що покращує умови проведення лапароскопм В порівнянні з прототипом, запропоноване технічне рішення дозволяє підвищити точність дослідження при діагностиці і покращити якість лапароскопічного лікування за рахунок можливості вдержувати без рук дослідника лапароскоп перед його оком, покращити умови проведення лапароскопм Література 1 Анурьева В И Справочник конструкторамашиностроителя, Т З - Изд "Машиностроение" 1980 -311с 5 - ВІЛЬНІ КІНЦІ скоби з заглибленнями, 6 - шарнір, 7 - стрічка (оголовок), о (О 60914 ФІГ. І Комп'ютерна верстка О Воробей Фіг.2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
