Вибухобезпечний електричний апарат

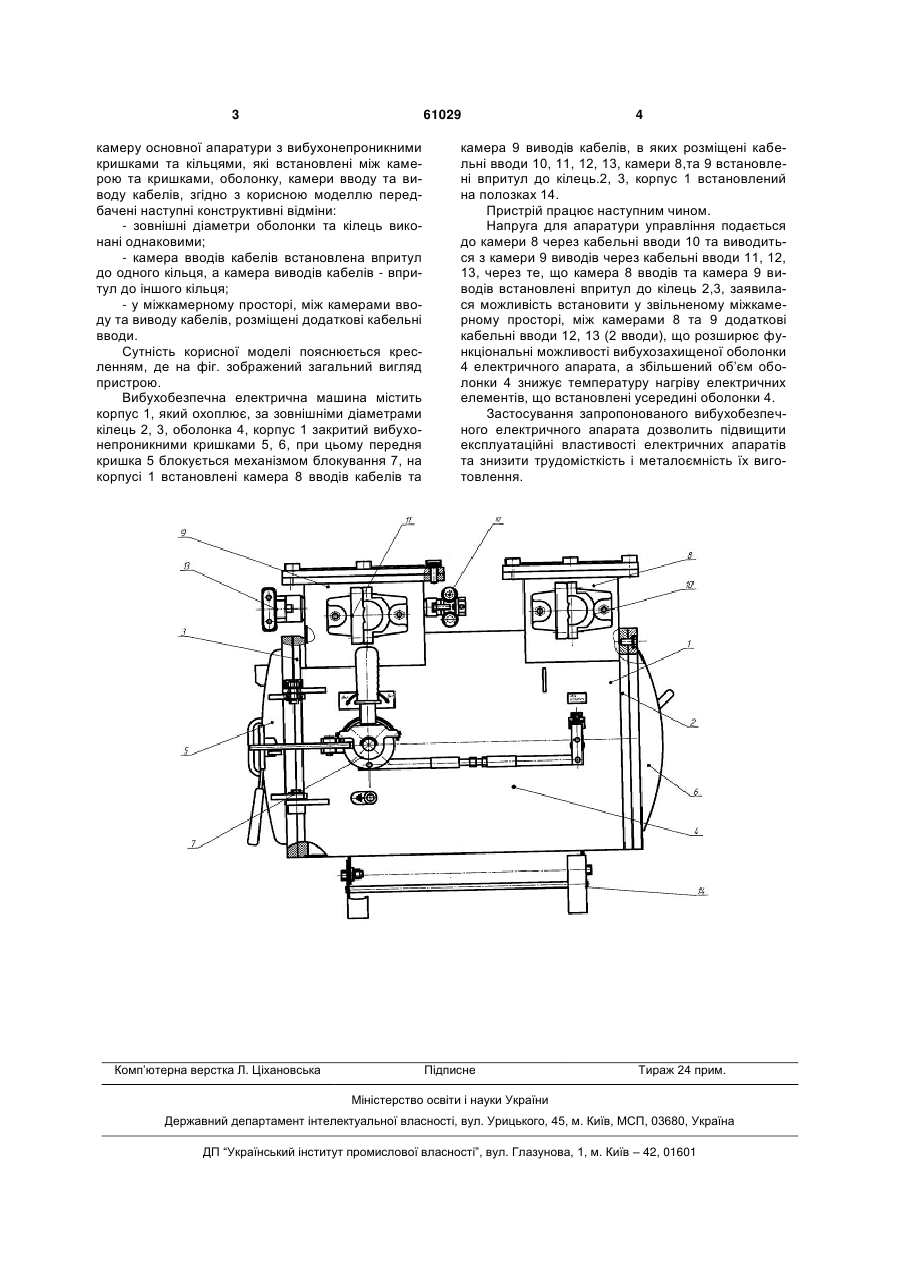

Вибухобезпечний електричний апарат, що містить камеру основної апаратури з вибухонепроникними кришками та кільцями, які встановлені між камерою та кришками, оболонку, камери вводу та виводу кабелів, який відрізняється тим, що зовнішні діаметри кілець та оболонки виконані однаковими, камера вводу кабелів встановлена впритул до одного кільця, а камера виводу кабелів - впритул до іншого кільця, при цьому у міжкамерному просторі, між камерами вводу та виводу кабелів, розміщені додаткові кабельні вводи. (19) (21) u201013576 (22) 15.11.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) БАСОВ МИКОЛА МОІСЕЙОВИЧ, ДЗЮБАН ВІТАЛІЙ СЕРАФИМОВИЧ, ГОРОБЕЦЬ ВАЛЕРІЙ АНАТОЛІЙОВИЧ, УШАКОВ ЮРІЙ ОЛЕКСІЙОВИЧ, КРУЧКО ВІКТОР ІВАНОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКИЙ ЕЛЕКТРОТЕХНІЧНИЙ ЗАВОД" 3 61029 камеру основної апаратури з вибухонепроникними кришками та кільцями, які встановлені між камерою та кришками, оболонку, камери вводу та виводу кабелів, згідно з корисною моделлю передбачені наступні конструктивні відміни: - зовнішні діаметри оболонки та кілець виконані однаковими; - камера вводів кабелів встановлена впритул до одного кільця, а камера виводів кабелів - впритул до іншого кільця; - у міжкамерному просторі, між камерами вводу та виводу кабелів, розміщені додаткові кабельні вводи. Сутність корисної моделі пояснюється кресленням, де на фіг. зображений загальний вигляд пристрою. Вибухобезпечна електрична машина містить корпус 1, який охоплює, за зовнішніми діаметрами кілець 2, 3, оболонка 4, корпус 1 закритий вибухонепроникними кришками 5, 6, при цьому передня кришка 5 блокується механізмом блокування 7, на корпусі 1 встановлені камера 8 вводів кабелів та Комп’ютерна верстка Л. Ціхановська 4 камера 9 виводів кабелів, в яких розміщені кабельні вводи 10, 11, 12, 13, камери 8,та 9 встановлені впритул до кілець.2, 3, корпус 1 встановлений на полозках 14. Пристрій працює наступним чином. Напруга для апаратури управління подається до камери 8 через кабельні вводи 10 та виводиться з камери 9 виводів через кабельні вводи 11, 12, 13, через те, що камера 8 вводів та камера 9 виводів встановлені впритул до кілець 2,3, заявилася можливість встановити у звільненому міжкамерному просторі, між камерами 8 та 9 додаткові кабельні вводи 12, 13 (2 вводи), що розширює функціональні можливості вибухозахищеної оболонки 4 електричного апарата, а збільшений об’єм оболонки 4 знижує температуру нагріву електричних елементів, що встановлені усередині оболонки 4. Застосування запропонованого вибухобезпечного електричного апарата дозволить підвищити експлуатаційні властивості електричних апаратів та знизити трудомісткість і металоємність їх виготовлення. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
