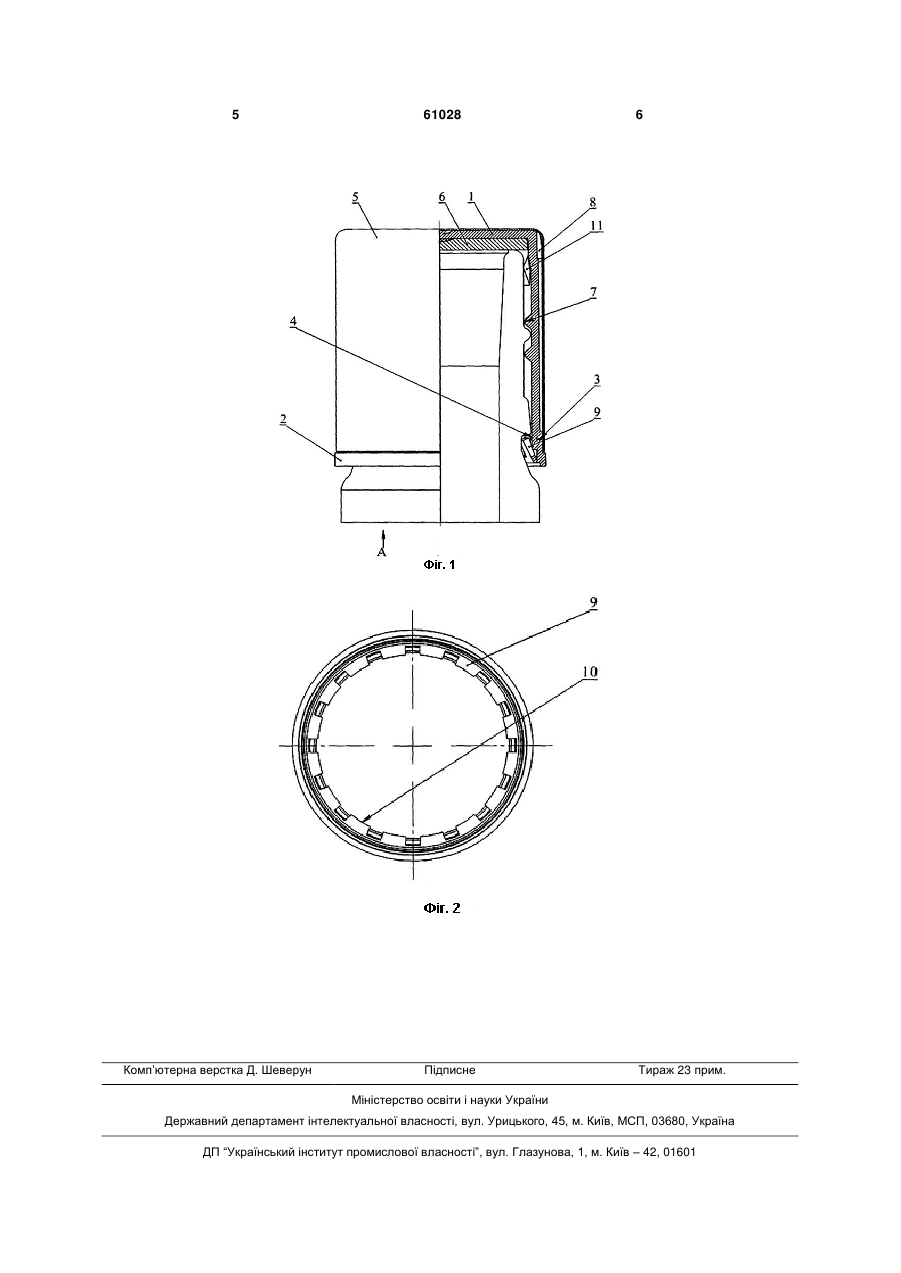

Захисна кришка для пляшки

1. Захисна кришка для пляшки, що містить ковпачок і індикаторний пасок, що утворюють єдину деталь, ослаблене з'єднання, утворене між ковпачком і індикаторним паском, гвинтову різьбу, виконану в ковпачку і нагвинчувану на гвинтову 3 їх кінцевими поверхнями з буртиком на фланці, утвореному на пляшці. Деякі лапки мають велику довжину, так щоб вони проходили за ослаблену лінію між ковпачком і захисним паском на певну частину довжини для взаємодії з фланцем. Відоме рішення має досить просту конструкцію кришки із засобом індикації з низькими технологічними можливостями, яка не задовольняє сучасним споживчим якостям, не забезпечуючи підвищену комфортність при використанні, а також обмежені можливості в естетичній області при виконанні засобів ідентифікації. Технічним результатом заявленої корисної моделі є розробка конструкції захисної кришки із засобом індикації несанкціонованого розкриття з більш широкими технологічними можливостями, яка задовольняла б високим споживчим якостям, а також забезпечувала широкі можливості в естетичній області при виконанні засобів ідентифікації і підвищеною комфортністю при їх використанні. Вказаний технічний результат досягається тим, що захисна кришка для пляшки містить ковпачок і індикаторний пасок, що утворюють єдину деталь, ослаблене з'єднання, утворене між ковпачком і індикаторним паском, гвинтову різьбу, виконану в ковпачку і нагвинчувану на гвинтову різьбу пляшки, причому індикаторний пасок має лапки, розташовані по колу і спрямовані до ковпачка, з можливістю зачеплення з виступаючому буртиком на пляшці і утримання на ній в осьовому напрямку, при цьому кришка додатково містить декоративний кожух, зафіксований на ковпачку, а на внутрішній торцевій поверхні ковпачка розташована герметизуюча прокладка. Переважно на зовнішній бічній поверхні ковпачка виконані поздовжні пази. Переважно на внутрішній поверхні ковпачка і індикаторного паска виконані сполучні перемички. На фіг. 1 зображено загальний вигляд кришки з частковим розрізом; На фіг. 2 - вид А на фіг. 1 - вид знизу. Захисна кришка для пляшки містить ковпачок 1 і індикаторний пасок 2, які разом утворюють єдину деталь, переважно виконану формуванням з відповідного полімерного матеріалу. Між ковпачком 1 і індикаторним паском 2 утворено ослаблене з'єднання 3, а також є сполучні перемички 4. Захисна кришка містить декоративний кожух 5, зафіксований на ковпачку 1. На внутрішній торцевій поверхні ковпачка 1 розташована герметизуюча прокладка 6, на внутрішній поверхні ковпачка виконана гвинтова різьба 7, яка нагвинчується на різьблення горловини пляшки. На зовнішній бічній поверхні ковпачка 1 виконані поздовжні пази 8 для виходу повітря при складанні деталей, а саме, 61028 4 ковпачка і декоративного кожуха, що позбавляє від небажаного жолоблення матеріалу. Індикаторний пасок 2 має лапки 9, розташовані по колу і спрямовані до ковпачку 1. Ослаблене з'єднання 3 отримують за рахунок надрізу бічної стінки ковпачка 1 в місці з'єднання з індикаторним паском 2 по її периметру. Залишаються нерозрізані перемички 4 утворюють ослаблене з'єднання 3. Лапки 9 розташовані по колу, мають завзяті поверхні 10 і направлені до внутрішньої сторони ковпачка 1. У такому положенні вони знаходяться, коли встановлюються на пляшку після розливу. Лапки 9 взаємодіють з буртиком на пляшці, створюючи на індикаторному паску 2 локальне напруження. У внутрішній торцевій частині днища ковпачка 1 за допомогою виступів 11 закріплена герметизуюча прокладка 6, виконана з спіненого поліетилену, діаметр якої достатній для перекривання віночка пляшки. Декоративний кожух 5, виконаний з металу, зафіксований на ковпачку з осьовим зусиллям, причому для забезпечення нерухомого з'єднання може бути використаний клей. Декоративний кожух 5, виконаний з полімерного матеріалу, може бути зафіксований на ковпачку 1 за допомогою елементів радіальної і осьової фіксації звичайного типу, наприклад ребер, буртиков, зубчиків або клею. Декоративний кожух можна декорувати за бажанням за допомогою кольору, малюнків та / або написів. Після складання деталей захисна кришка встановлюється на пляшку натисканням зверху вниз за допомогою закупорювальної машини, при цьому лапки 9 входять у зачеплення з буртиком пляшки за допомогою наполегливих поверхонь 10, фіксуючи захисну кришку на горловині пляшки. При першому відкриванні пляшки шляхом повороту зовнішнього кожуха в бік відгвинчування відбувається розрив перемичок 4, при цьому ковпачок 1 відривається від індикаторного паска 2 і разом з кожухом 5 легко видаляється, а індикаторний пасок 2 з лапками 9 залишається на горловині пляшки, сигналізуючи про перше розкриття. Вторинне закривання пляшки може бути виконано нагвинчуванням ковпачка 1 на горловину пляшки, причому неодноразове кількість разів. Дана конструкція дозволяє розширити технологічні можливості виготовлення захисної кришки для пляшки з нестандартним віночком горловини. Зазначені вище форми та/або розміри компонентів кришки можуть бути модифіковані відповідно до приватними вимог і переваг. 5 Комп’ютерна верстка Д. Шеверун 61028 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
