Роторний масообмінний апарат

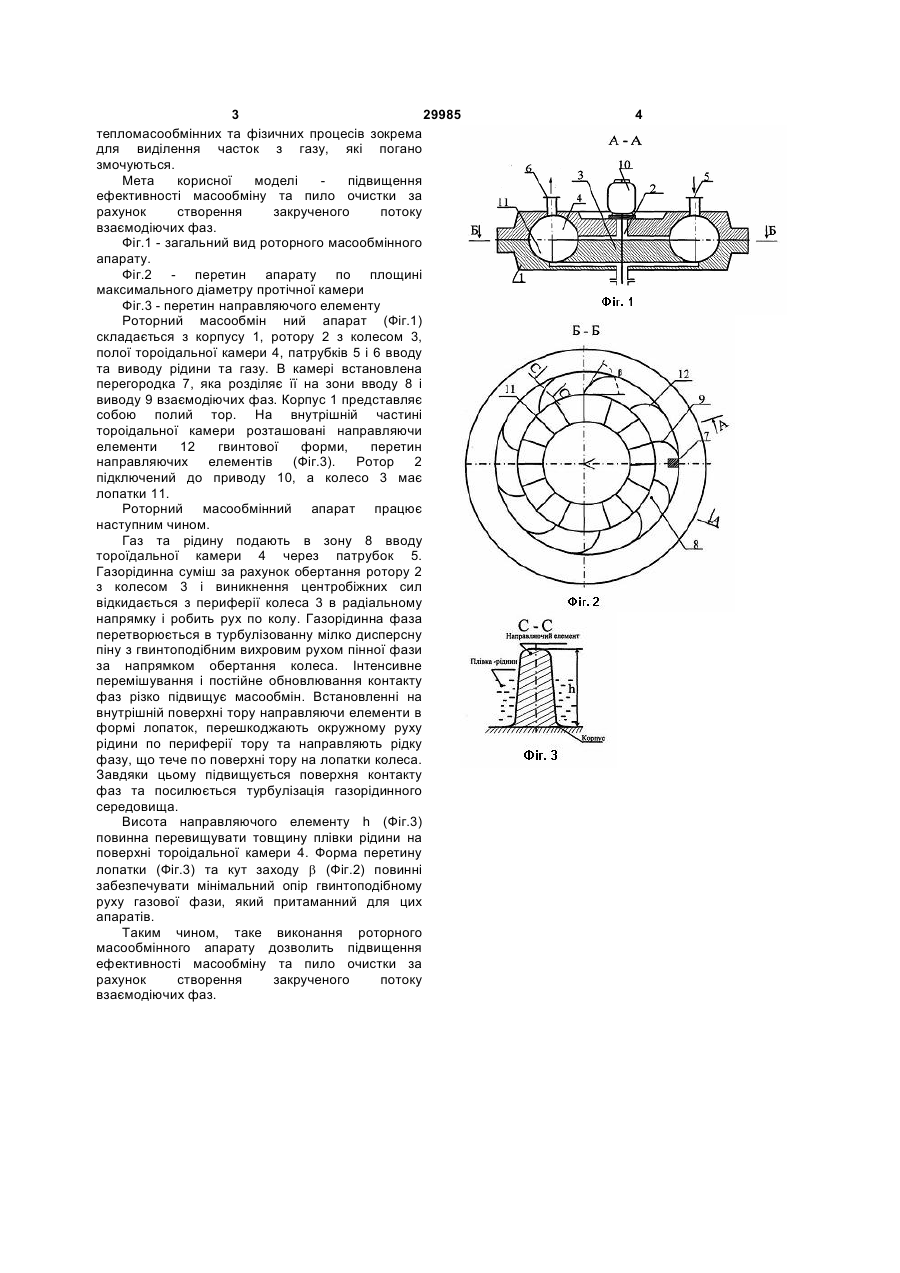

1. Роторний масообмінний апарат, який складається з корпусу, ротора з колесом, порожнистої тороїдальної камери, патрубків вводу та виводу рідини та газу, перегородки, яка розділяє камеру на зони вводу і виводу взаємодіючих фаз, який відрізняється тим, що на внутрішній частині тороїдальної камери встановлені направляючі елементи. 2. Роторний масообмінний апарат за п. 1, який відрізняється тим, що направляючі елементи виконані в формі лопаток. (19) (21) u200708025 (22) 16.07.2007 (24) 11.02.2008 (72) ПІТАК ІННА ВЯЧЕСЛАВІВНА, UA, ТРОШИН ОЛЕКСІЙ ГЕОРГІЙОВИЧ, UA, МОІСЕЄВ ВІКТОР ФЕДОРОВИЧ, UA, ШАПОРЕВ ВАЛЕРІЙ ПАВЛОВИЧ, UA (73) ПІТАК ІННА ВЯЧЕСЛАВІВНА, UA, ТРОШИН ОЛЕКСІЙ ГЕОРГІЙОВИЧ, UA, МОІСЕЄВ ВІКТОР ФЕДОРОВИЧ, UA, ШАПОРЕВ ВАЛЕРІЙ ПАВЛОВИЧ, UA (56) 3 29985 тепломасообмінних та фізичних процесів зокрема для виділення часток з газу, які погано змочуються. Мета корисної моделі підвищення ефективності масообміну та пило очистки за рахунок створення закрученого потоку взаємодіючих фаз. Фіг.1 - загальний вид роторного масообмінного апарату. Фіг.2 - перетин апарату по площині максимального діаметру протічної камери Фіг.3 - перетин направляючого елементу Роторний масообмін ний апарат (Фіг.1) складається з корпусу 1, ротору 2 з колесом 3, полої тороідальної камери 4, патрубків 5 і 6 вводу та виводу рідини та газу. В камері встановлена перегородка 7, яка розділяє її на зони вводу 8 і виводу 9 взаємодіючих фаз. Корпус 1 представляє собою полий тор. На внутрішній частині тороідальної камери розташовані направляючи елементи 12 гвинтової форми, перетин направляючих елементів (Фіг.3). Ротор 2 підключений до приводу 10, а колесо 3 має лопатки 11. Роторний масообмінний апарат працює наступним чином. Газ та рідину подають в зону 8 вводу тороїдальної камери 4 через патрубок 5. Газорідинна суміш за рахунок обертання ротору 2 з колесом 3 і виникнення центробіжних сил відкидається з периферії колеса 3 в радіальному напрямку і робить рух по колу. Газорідинна фаза перетворюється в турбулізованну мілко дисперсну піну з гвинтоподібним вихровим рухом пінної фази за напрямком обертання колеса. Інтенсивне перемішування і постійне обновлювання контакту фаз різко підвищує масообмін. Встановленні на внутрішній поверхні тору направляючи елементи в формі лопаток, перешкоджають окружному руху рідини по периферії тору та направляють рідку фазу, що тече по поверхні тору на лопатки колеса. Завдяки цьому підвищується поверхня контакту фаз та посилюється турбулізація газорідинного середовища. Висота направляючого елементу h (Фіг.3) повинна перевищувати товщину плівки рідини на поверхні тороідальної камери 4. Форма перетину лопатки (Фіг.3) та кут заходу b (Фіг.2) повинні забезпечувати мінімальний опір гвинтоподібному руху газової фази, який притаманний для цих апаратів. Таким чином, таке виконання роторного масообмінного апарату дозволить підвищення ефективності масообміну та пило очистки за рахунок створення закрученого потоку взаємодіючих фаз. 4
