Стенд для дослідження механічних систем в автоматичному режимі керування
Номер патенту: 61115
Опубліковано: 11.07.2011
Автори: Гевко Іван Богданович, Брощак Іван Іванович, Ляшук Олег Леонтійович, Пономаренко Сергій Володимирович, Комар Роман Васильович, Сай Василь Зіновійович
Формула / Реферат
Стенд для дослідження механічних систем в автоматичному режимі керування, який виконано у вигляді стаціонарної та пересувної плит, електродвигуна, досліджуваного механізму, механізму навантаження, апаратури для заміру навантаження, який відрізняється тим, що механізм навантаження виконано у вигляді генератора з паралельно під'єднаним опором навантаження і діодним мостом з латром, а як апаратура для заміру навантаження використовується давач частоти обертання вала двигуна, який підключено до перетворювача частоти, що підключений до електродвигуна і ПЕОМ.
Текст

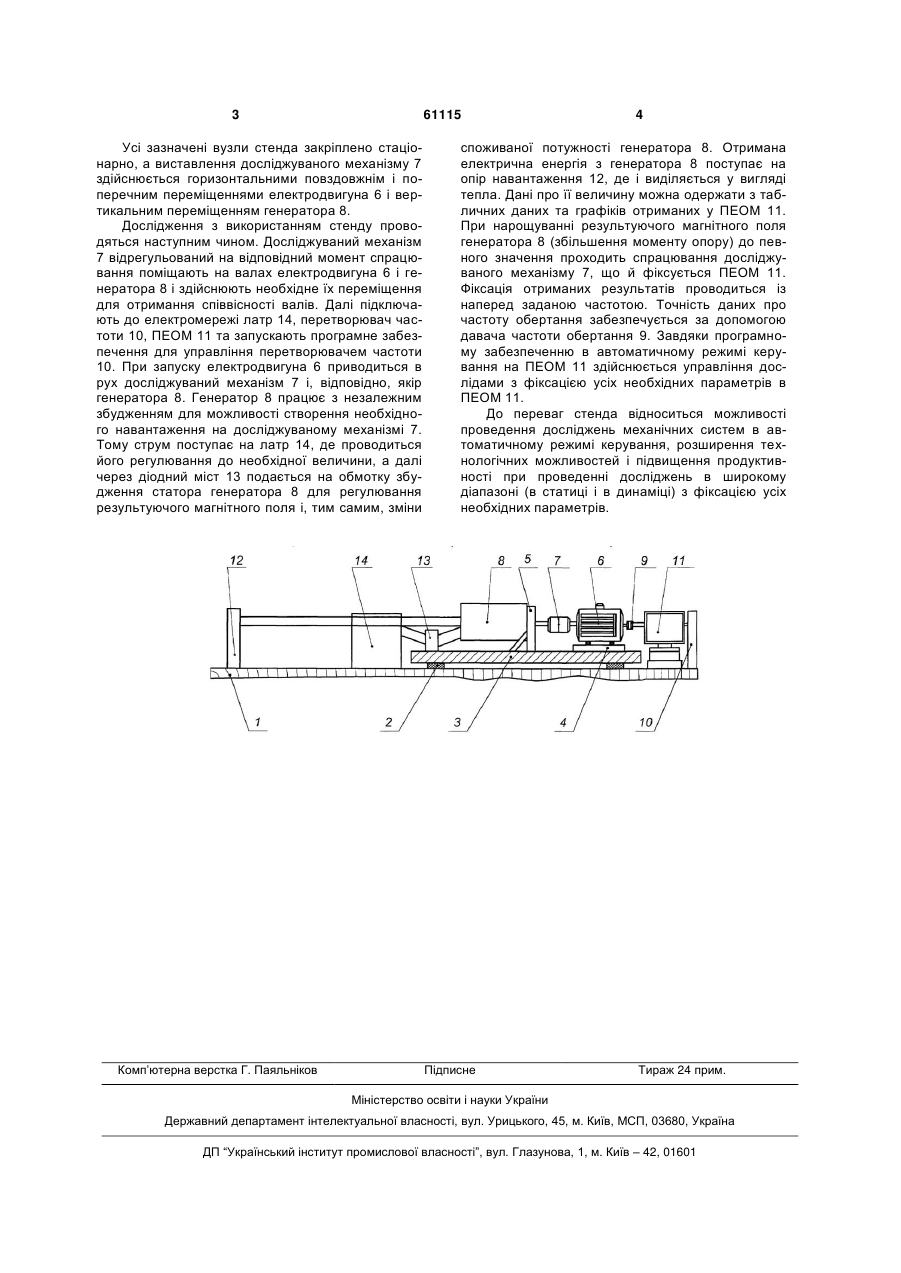

Стенд для дослідження механічних систем в автоматичному режимі керування, який виконано у 3 61115 Усі зазначені вузли стенда закріплено стаціонарно, а виставлення досліджуваного механізму 7 здійснюється горизонтальними повздовжнім і поперечним переміщеннями електродвигуна 6 і вертикальним переміщенням генератора 8. Дослідження з використанням стенду проводяться наступним чином. Досліджуваний механізм 7 відрегульований на відповідний момент спрацювання поміщають на валах електродвигуна 6 і генератора 8 і здійснюють необхідне їх переміщення для отримання співвісності валів. Далі підключають до електромережі латр 14, перетворювач частоти 10, ПЕОМ 11 та запускають програмне забезпечення для управління перетворювачем частоти 10. При запуску електродвигуна 6 приводиться в рух досліджуваний механізм 7 і, відповідно, якір генератора 8. Генератор 8 працює з незалежним збудженням для можливості створення необхідного навантаження на досліджуваному механізмі 7. Тому струм поступає на латр 14, де проводиться його регулювання до необхідної величини, а далі через діодний міст 13 подається на обмотку збудження статора генератора 8 для регулювання результуючого магнітного поля і, тим самим, зміни Комп’ютерна верстка Г. Паяльніков 4 споживаної потужності генератора 8. Отримана електрична енергія з генератора 8 поступає на опір навантаження 12, де і виділяється у вигляді тепла. Дані про її величину можна одержати з табличних даних та графіків отриманих у ПЕОМ 11. При нарощуванні результуючого магнітного поля генератора 8 (збільшення моменту опору) до певного значення проходить спрацювання досліджуваного механізму 7, що й фіксується ПЕОМ 11. Фіксація отриманих результатів проводиться із наперед заданою частотою. Точність даних про частоту обертання забезпечується за допомогою давача частоти обертання 9. Завдяки програмному забезпеченню в автоматичному режимі керування на ПЕОМ 11 здійснюється управління дослідами з фіксацією усіх необхідних параметрів в ПЕОМ 11. До переваг стенда відноситься можливості проведення досліджень механічних систем в автоматичному режимі керування, розширення технологічних можливостей і підвищення продуктивності при проведенні досліджень в широкому діапазоні (в статиці і в динаміці) з фіксацією усіх необхідних параметрів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for study of mechanical systems in automated mode of control
Автори англійськоюHevko Ivan Bohdanovych, Broschak Ivan Ivanovych, Sai Vasyl Zinoviiovych, Liashuk Oleh Leontiiovych, Ponomarenko Serhii Volodymyrovych, Komar Roman Vasyliovych
Назва патенту російськоюСтенд для исследования механических систем в автоматическом режиме управления
Автори російськоюГевко Иван Богданович, Брощак Иван Иванович, Сай Василий Зиновьевич, Ляшук Олег Леонтьевич, Пономаренко Сергей Владимирович, Комар Роман Васильевич
МПК / Мітки
МПК: G01L 5/00
Мітки: стенд, механічних, режимі, керування, дослідження, автоматичному, систем
