Прес-екструдер

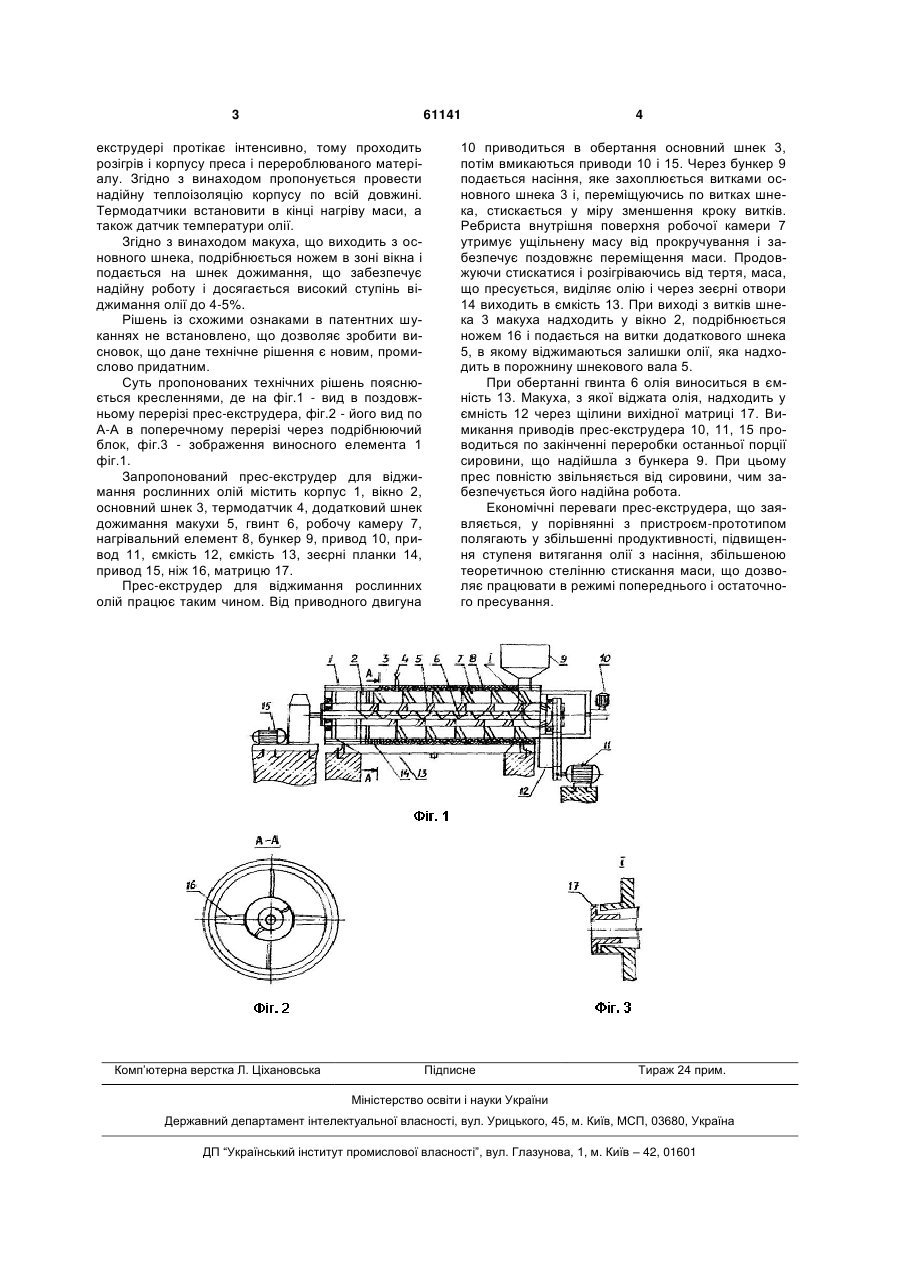

1. Прес-екструдер, який містить робочу камеру, що має розширення і регульований роз'єм, а шнековий вал, що розташований в робочій камері, 3 61141 екструдері протікає інтенсивно, тому проходить розігрів і корпусу преса і перероблюваного матеріалу. Згідно з винаходом пропонується провести надійну теплоізоляцію корпусу по всій довжині. Термодатчики встановити в кінці нагріву маси, а також датчик температури олії. Згідно з винаходом макуха, що виходить з основного шнека, подрібнюється ножем в зоні вікна і подається на шнек дожимання, що забезпечує надійну роботу і досягається високий ступінь віджимання олії до 4-5%. Рішень із схожими ознаками в патентних шуканнях не встановлено, що дозволяє зробити висновок, що дане технічне рішення є новим, промислово придатним. Суть пропонованих технічних рішень пояснюється кресленнями, де на фіг.1 - вид в поздовжньому перерізі прес-екструдера, фіг.2 - його вид по А-А в поперечному перерізі через подрібнюючий блок, фіг.3 - зображення виносного елемента 1 фіг.1. Запропонований прес-екструдер для віджимання рослинних олій містить корпус 1, вікно 2, основний шнек 3, термодатчик 4, додатковий шнек дожимання макухи 5, гвинт 6, робочу камеру 7, нагрівальний елемент 8, бункер 9, привод 10, привод 11, ємкість 12, ємкість 13, зеєрні планки 14, привод 15, ніж 16, матрицю 17. Прес-екструдер для віджимання рослинних олій працює таким чином. Від приводного двигуна Комп’ютерна верстка Л. Ціхановська 4 10 приводиться в обертання основний шнек 3, потім вмикаються приводи 10 і 15. Через бункер 9 подається насіння, яке захоплюється витками основного шнека 3 і, переміщуючись по витках шнека, стискається у міру зменшення кроку витків. Ребриста внутрішня поверхня робочої камери 7 утримує ущільнену масу від прокручування і забезпечує поздовжнє переміщення маси. Продовжуючи стискатися і розігріваючись від тертя, маса, що пресується, виділяє олію і через зеєрні отвори 14 виходить в ємкість 13. При виході з витків шнека 3 макуха надходить у вікно 2, подрібнюється ножем 16 і подається на витки додаткового шнека 5, в якому віджимаються залишки олії, яка надходить в порожнину шнекового вала 5. При обертанні гвинта 6 олія виноситься в ємність 13. Макуха, з якої віджата олія, надходить у ємність 12 через щілини вихідної матриці 17. Вимикання приводів прес-екструдера 10, 11, 15 проводиться по закінченні переробки останньої порції сировини, що надійшла з бункера 9. При цьому прес повністю звільняється від сировини, чим забезпечується його надійна робота. Економічні переваги прес-екструдера, що заявляється, у порівнянні з пристроєм-прототипом полягають у збільшенні продуктивності, підвищення ступеня витягання олії з насіння, збільшеною теоретичною стелінню стискання маси, що дозволяє працювати в режимі попереднього і остаточного пресування. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
