Олійний прес
Номер патенту: 56408
Опубліковано: 10.01.2011
Автори: Черниш Микола Сергійович, Докійчук Іван Іванович, Жорницький Сергій Петрович, Шаблій Микола Євдокимович, Пасічник Юрій Леонідович
Формула / Реферат
Олійний прес, що містить робочу камеру, яка має розширення і регульований роз'єм, а шнековий вал, що розташований в робочій камері, має протилежну навивку витків і розширення в середній частині, який відрізняється тим, що в живильному бункері встановлено подавальний шнек, робоча камера має ступінчасту форму, а шнековий вал, що розташований в робочій камері має, ступінчасту форму і змінний крок витків, причому зеєрні планки встановлені з відповідними зазорами.
Текст

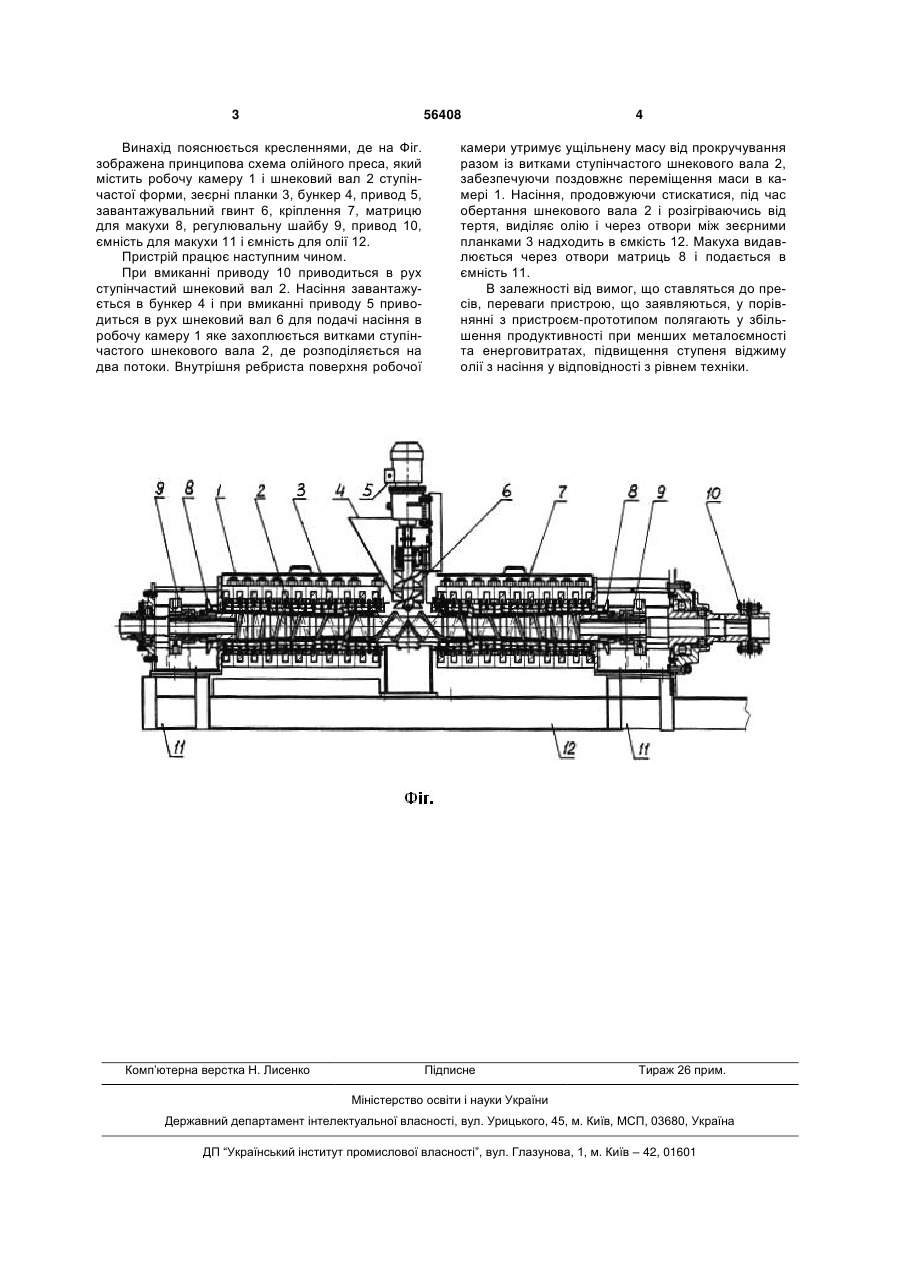

Олійний прес, що містить робочу камеру, яка має розширення і регульований роз'єм, а шнековий вал, що розташований в робочій камері, має протилежну навивку витків і розширення в середній частині, який відрізняється тим, що в живильному бункері встановлено подавальний шнек, робоча камера має ступінчасту форму, а шнековий вал, що розташований в робочій камері має, ступінчасту форму і змінний крок витків, причому зеєрні планки встановлені з відповідними зазорами. (19) (21) u201008761 (22) 13.07.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ШАБЛІЙ МИКОЛА ЄВДОКИМОВИЧ, ЖОРНИЦЬКИЙ СЕРГІЙ ПЕТРОВИЧ, ДОКІЙЧУК ІВАН ІВАНОВИЧ, ЧЕРНИШ МИКОЛА СЕРГІЙОВИЧ, ПАСІЧНИК ЮРІЙ ЛЕОНІДОВИЧ (73) ШАБЛІЙ МИКОЛА ЄВДОКИМОВИЧ 3 56408 Винахід пояснюється кресленнями, де на Фіг. зображена принципова схема олійного преса, який містить робочу камеру 1 і шнековий вал 2 ступінчастої форми, зеєрні планки 3, бункер 4, привод 5, завантажувальний гвинт 6, кріплення 7, матрицю для макухи 8, регулювальну шайбу 9, привод 10, ємність для макухи 11 і ємність для олії 12. Пристрій працює наступним чином. При вмиканні приводу 10 приводиться в рух ступінчастий шнековий вал 2. Насіння завантажується в бункер 4 і при вмиканні приводу 5 приводиться в рух шнековий вал 6 для подачі насіння в робочу камеру 1 яке захоплюється витками ступінчастого шнекового вала 2, де розподіляється на два потоки. Внутрішня ребриста поверхня робочої Комп’ютерна верстка Н. Лиcенко 4 камери утримує ущільнену масу від прокручування разом із витками ступінчастого шнекового вала 2, забезпечуючи поздовжнє переміщення маси в камері 1. Насіння, продовжуючи стискатися, під час обертання шнекового вала 2 і розігріваючись від тертя, виділяє олію і через отвори між зеєрними планками 3 надходить в ємкість 12. Макуха видавлюється через отвори матриць 8 і подається в ємність 11. В залежності від вимог, що ставляться до пресів, переваги пристрою, що заявляються, у порівнянні з пристроєм-прототипом полягають у збільшення продуктивності при менших металоємності та енерговитратах, підвищення ступеня віджиму олії з насіння у відповідності з рівнем техніки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOil press
Автори англійськоюShablii Mykola Yevdokymovych, Zhornytskyi Serhii Petrovych, Dokiichuk Ivan Ivanovych, Chernysh Mykola Serhiiovych, Pasichnyk Yurii Leonidovych
Назва патенту російськоюМасляный пресс
Автори російськоюШаблий Николай Евдокимович, Жорницкий Сергей Петрович, Докийчук Иван Иванович, Черныш Николай Сергеевич, Пасечник Юрий Леонидович
МПК / Мітки
МПК: B30B 9/14
Код посилання
