Роторний екскаватор поперечного копання з телескопічною стрілою

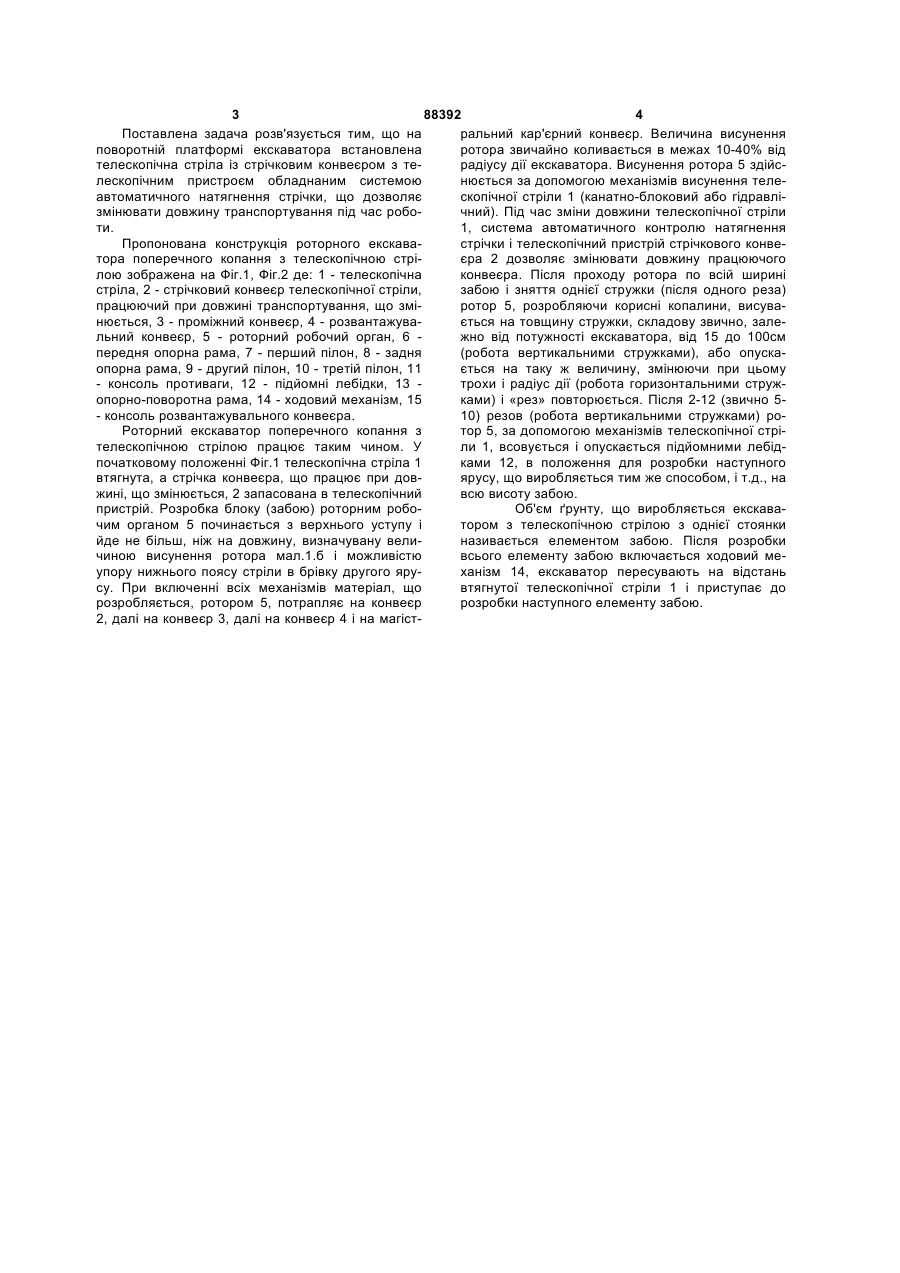

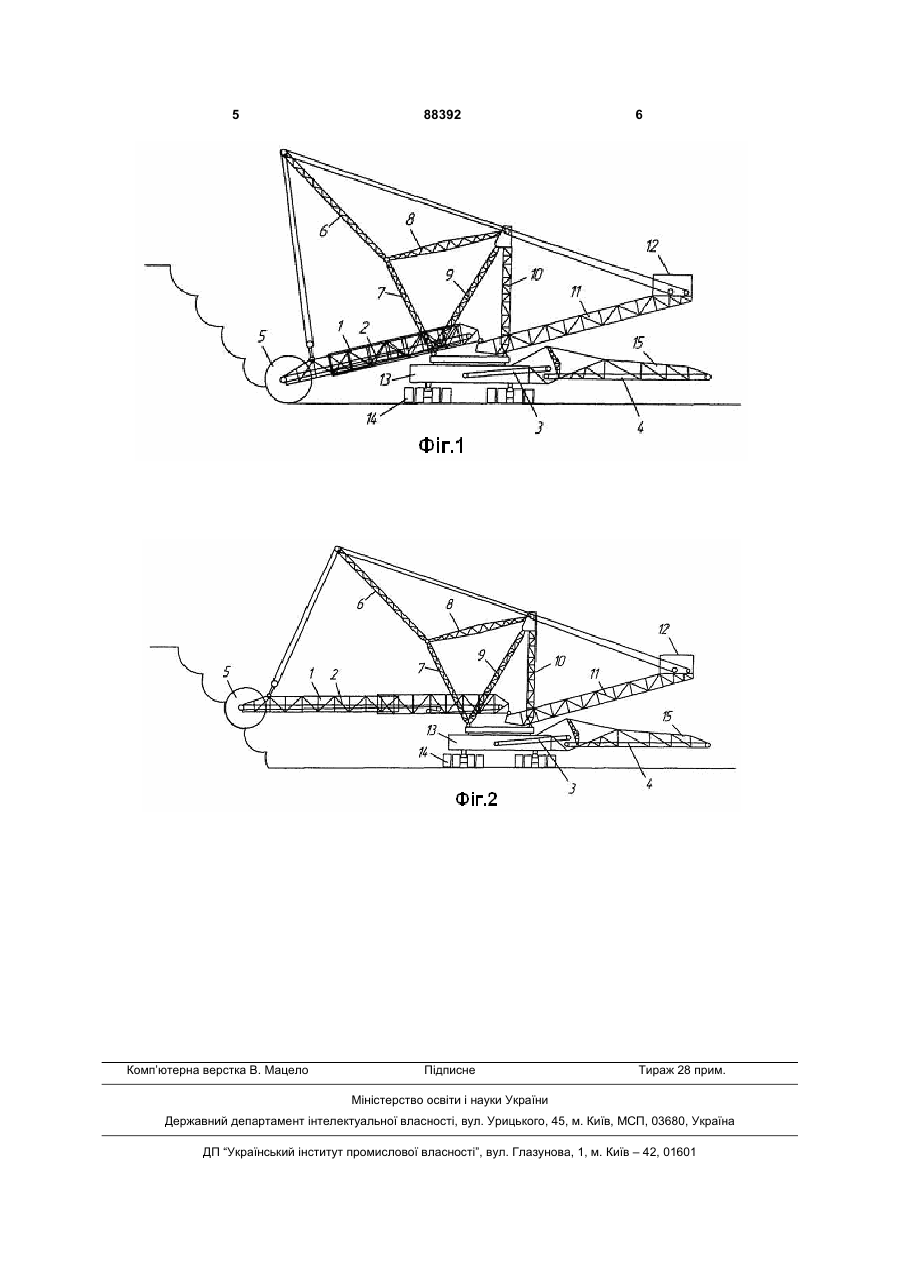

Роторний екскаватор поперечного копання з телескопічною стрілою, що містить ходовий пристрій, опорні рами, пілони, розвантажувальний конвеєр, який відрізняється тим, що на поворотній платформі з можливістю зміни радіуса дії екскаватора під час його роботи встановлена телескопічна стріла робочого органу, а на телескопічній стрілі робочого органу встановлений телескопічний пристрій з системою автоматичного натягнення стрічки, який може змінювати довжину транспортування забійного конвеєра. Винахід відноситься до землерийної техніки безперервної дії, а саме для виконання відкритих гірничих робіт. Відома конструкція роторного екскаватора поперечного копання з не висувною стрілою УкрНИпроекту [рис.100 Домбровській Н.Г. Многоковшовые экскаваторы. Конструкции, теория расчет. М., изд-во «Машиностроение» 1972. 432с]. Останній обладнаний роторним робочим органом встановленому на кінці стріли. Порода, що розробляється, видається стрічковим конвеєром роторної стріли, проміжним конвеєром і конвеєром розвантажувальної консолі. Недоліками відомої конструкції є: 1. Неможливість розробки забою стружкою рівної товщини по колу забою з постійною швидкістю повороту, через незмінність довжини стріли. Підтримуючи постійно товщину шару корисних копалин, що зрізається, уздовж грудей забою можна добитися мінімально-постійних витрат енергії на одиницю об'єму матеріалу, що розробляється. 2. Втрати робочого часу роторного екскаватора при переході від піду ступу до підуступу і при переході до розробки нового блоку на 3% більш ніж екскаватора з висувною стрілою. 3. Не доцільність застосування при селективній розробці пропластков або в умовах пересування його по відносно слабких ґрунтах. Найближчим аналогом до заявленого винаходу є роторний екскаватор поперечного копання з висувною стрілою ЕРГ-1600 [рис.65. Домбровській Многоковшовые экскаваторы. Конструкции, теория расчет. М., изд-во «Машиностроение» 1972, 432с]. Ознаки найближчого аналога, що співпадають по технічній суті до заявленого винаходу: 1. Наявність стрічкового конвеєра роторної стріли; 2. Наявність на базовій машині поворотного і ходового пристрою; 3. Наявність розвантажувального конвеєра. 4. Наявність висувного робочого органа Стрічковий конвеєр висувної стріли має постійну довжину, що вимагає застосування проміжного конвеєра стріли противаги, для транспортування корисних копалин, під час втягування або висунення робочого органу. Задача винаходу - розробка конструкції роторного екскаватора зі змінним радіусом копання і меншій кількістю проміжних конвеєрів, ніж у роторного екскаватора з висувним робочим органом . (19) UA (11) 88392 (13) C2 (21) a200801569 (22) 07.02.2008 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ГАВРЮКОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ГАВРЮКОВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (56) UA 79948, C2, 10.08.2007 UA 75397, C2, 16.05.2005 UA 21062, A, 04.11.1997 FR 2624899, A1, 23.06.1989 GB 2090310, 07.07.1982 JP 52126871, A, 25.10.1977 GB 748459, 05.07.1954 3 88392 4 Поставлена задача розв'язується тим, що на ральний кар'єрний конвеєр. Величина висунення поворотній платформі екскаватора встановлена ротора звичайно коливається в межах 10-40% від телескопічна стріла із стрічковим конвеєром з терадіусу дії екскаватора. Висунення ротора 5 здійслескопічним пристроєм обладнаним системою нюється за допомогою механізмів висунення телеавтоматичного натягнення стрічки, що дозволяє скопічної стріли 1 (канатно-блоковий або гідравлізмінювати довжину транспортування під час робочний). Під час зміни довжини телескопічної стріли ти. 1, система автоматичного контролю натягнення Пропонована конструкція роторного екскавастрічки і телескопічний пристрій стрічкового конветора поперечного копання з телескопічною стрієра 2 дозволяє змінювати довжину працюючого лою зображена на Фіг.1, Фіг.2 де: 1 - телескопічна конвеєра. Після проходу ротора по всій ширині стріла, 2 - стрічковий конвеєр телескопічної стріли, забою і зняття однієї стружки (після одного реза) працюючий при довжині транспортування, що зміротор 5, розробляючи корисні копалини, висуванюється, 3 - проміжний конвеєр, 4 - розвантажувається на товщину стружки, складову звично, залельний конвеєр, 5 - роторний робочий орган, 6 жно від потужності екскаватора, від 15 до 100см передня опорна рама, 7 - перший пілон, 8 - задня (робота вертикальними стружками), або опускаопорна рама, 9 - другий пілон, 10 - третій пілон, 11 ється на таку ж величину, змінюючи при цьому - консоль противаги, 12 - підйомні лебідки, 13 трохи і радіус дії (робота горизонтальними стружопорно-поворотна рама, 14 - ходовий механізм, 15 ками) і «рез» повторюється. Після 2-12 (звично 5- консоль розвантажувального конвеєра. 10) резов (робота вертикальними стружками) роРоторний екскаватор поперечного копання з тор 5, за допомогою механізмів телескопічної стрітелескопічною стрілою працює таким чином. У ли 1, всовується і опускається підйомними лебідпочатковому положенні Фіг.1 телескопічна стріла 1 ками 12, в положення для розробки наступного втягнута, а стрічка конвеєра, що працює при довярусу, що виробляється тим же способом, і т.д., на жині, що змінюється, 2 запасована в телескопічний всю висоту забою. пристрій. Розробка блоку (забою) роторним робоОб'єм ґрунту, що виробляється екскаватором з телескопічною стрілою з однієї стоянки чим органом 5 починається з верхнього уступу і йде не більш, ніж на довжину, визначувану велиназивається елементом забою. Після розробки всього елементу забою включається ходовий мечиною висунення ротора мал.1.б і можливістю упору нижнього поясу стріли в брівку другого яруханізм 14, екскаватор пересувають на відстань втягнутої телескопічної стріли 1 і приступає до су. При включенні всіх механізмів матеріал, що розробляється, ротором 5, потрапляє на конвеєр розробки наступного елементу забою. 2, далі на конвеєр 3, далі на конвеєр 4 і на магіст 5 Комп’ютерна верстка В. Мацело 88392 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
