Ультразвукова промислова пральна машина для прання виробів із тканини в пральнях

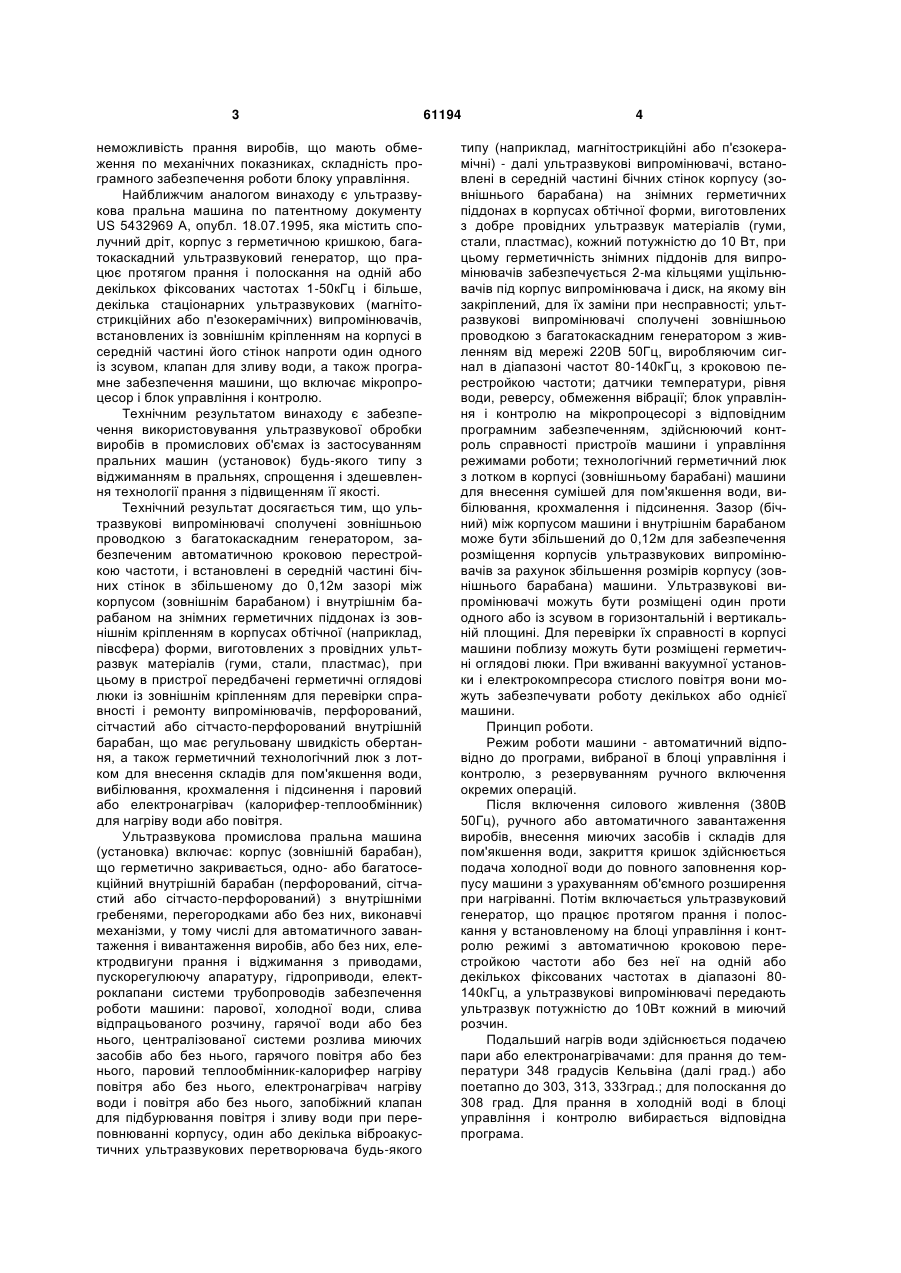

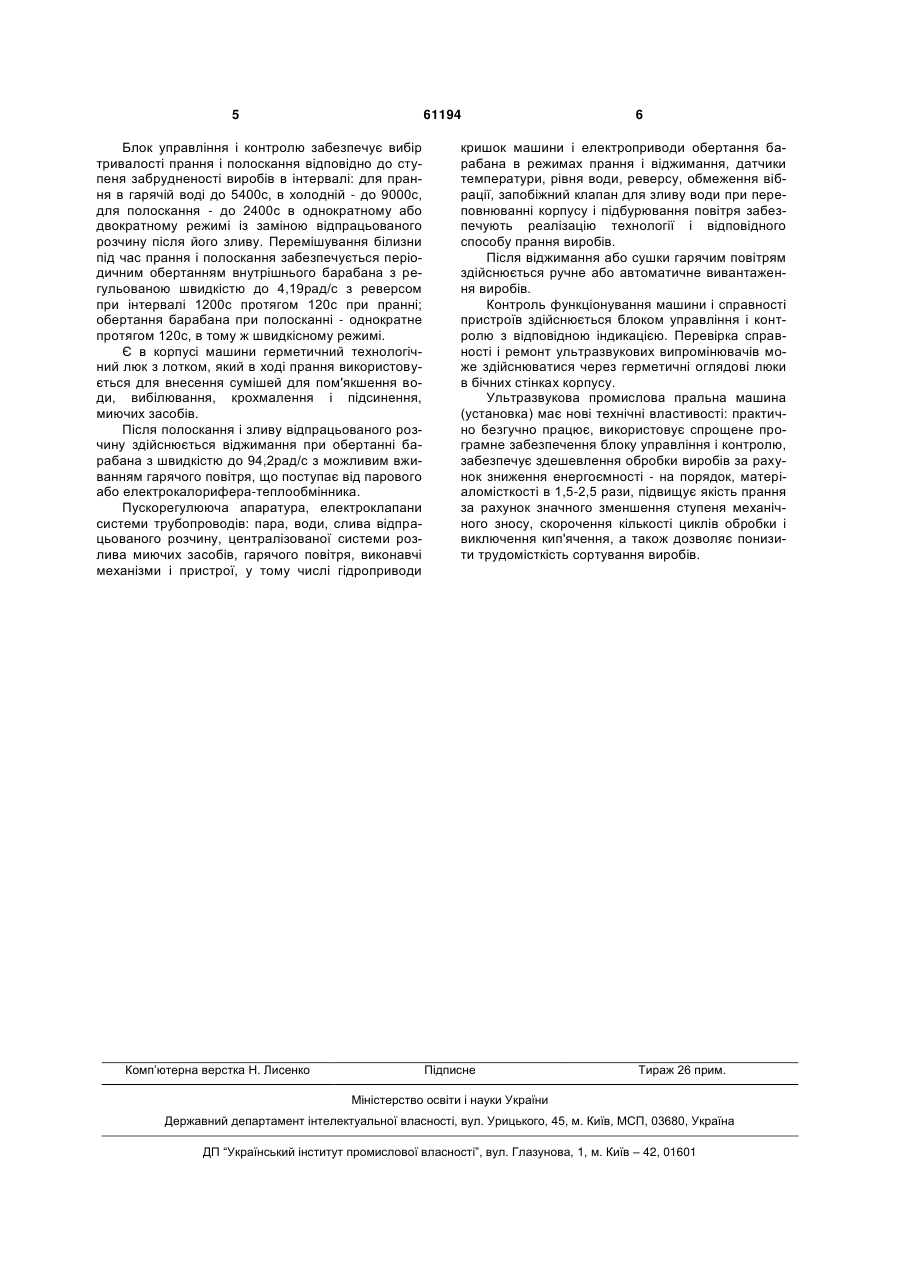

Ультразвукова промислова пральна машина для прання виробів з тканини в пральнях, що включає сполучний дріт, корпус з герметичними кришками, барабан, виконаний перфорованим, сітчастим або сітчасто-перфорованим, герметичний технологічний люк з лотком для внесення сумішей для пом'якшення води, відбілювання, крохмалення і підсинення, паровий або електронагрівач з трубопроводами і електроклапанами, блок управління і контролю, запобіжний клапан для зливу води при переповнюванні корпусу і збурювання повітря, багатокаскадний ультраз C2 2 (11) 1 3 неможливість прання виробів, що мають обмеження по механічних показниках, складність програмного забезпечення роботи блоку управління. Найближчим аналогом винаходу є ультразвукова пральна машина по патентному документу US 5432969 А, опубл. 18.07.1995, яка містить сполучний дріт, корпус з герметичною кришкою, багатокаскадний ультразвуковий генератор, що працює протягом прання і полоскання на одній або декількох фіксованих частотах 1-50кГц і більше, декілька стаціонарних ультразвукових (магнітострикційних або п'езокерамічних) випромінювачів, встановлених із зовнішнім кріпленням на корпусі в середній частині його стінок напроти один одного із зсувом, клапан для зливу води, а також програмне забезпечення машини, що включає мікропроцесор і блок управління і контролю. Технічним результатом винаходу є забезпечення використовування ультразвукової обробки виробів в промислових об'ємах із застосуванням пральних машин (установок) будь-якого типу з віджиманням в пральнях, спрощення і здешевлення технології прання з підвищенням її якості. Технічний результат досягається тим, що ультразвукові випромінювачі сполучені зовнішньою проводкою з багатокаскадним генератором, забезпеченим автоматичною кроковою перестройкою частоти, і встановлені в середній частині бічних стінок в збільшеному до 0,12м зазорі між корпусом (зовнішнім барабаном) і внутрішнім барабаном на знімних герметичних піддонах із зовнішнім кріпленням в корпусах обтічної (наприклад, півсфера) форми, виготовлених з провідних ультразвук матеріалів (гуми, стали, пластмас), при цьому в пристрої передбачені герметичні оглядові люки із зовнішнім кріпленням для перевірки справності і ремонту випромінювачів, перфорований, сітчастий або сітчасто-перфорований внутрішній барабан, що має регульовану швидкість обертання, а також герметичний технологічний люк з лотком для внесення складів для пом'якшення води, вибілювання, крохмалення і підсинення і паровий або електронагрівач (калорифер-теплообмінник) для нагріву води або повітря. Ультразвукова промислова пральна машина (установка) включає: корпус (зовнішній барабан), що герметично закривається, одно- або багатосекційний внутрішній барабан (перфорований, сітчастий або сітчасто-перфорований) з внутрішніми гребенями, перегородками або без них, виконавчі механізми, у тому числі для автоматичного завантаження і вивантаження виробів, або без них, електродвигуни прання і віджимання з приводами, пускорегулюючу апаратуру, гідроприводи, електроклапани системи трубопроводів забезпечення роботи машини: парової, холодної води, слива відпрацьованого розчину, гарячої води або без нього, централізованої системи розлива миючих засобів або без нього, гарячого повітря або без нього, паровий теплообмінник-калорифер нагріву повітря або без нього, електронагрівач нагріву води і повітря або без нього, запобіжний клапан для підбурювання повітря і зливу води при переповнюванні корпусу, один або декілька віброакустичних ультразвукових перетворювача будь-якого 61194 4 типу (наприклад, магнітострикційні або п'єзокерамічні) - далі ультразвукові випромінювачі, встановлені в середній частині бічних стінок корпусу (зовнішнього барабана) на знімних герметичних піддонах в корпусах обтічної форми, виготовлених з добре провідних ультразвук матеріалів (гуми, стали, пластмас), кожний потужністю до 10 Вт, при цьому герметичність знімних піддонів для випромінювачів забезпечується 2-ма кільцями ущільнювачів під корпус випромінювача і диск, на якому він закріплений, для їх заміни при несправності; ультразвукові випромінювачі сполучені зовнішньою проводкою з багатокаскадним генератором з живленням від мережі 220В 50Гц, виробляючим сигнал в діапазоні частот 80-140кГц, з кроковою перестройкою частоти; датчики температури, рівня води, реверсу, обмеження вібрації; блок управління і контролю на мікропроцесорі з відповідним програмним забезпеченням, здійснюючий контроль справності пристроїв машини і управління режимами роботи; технологічний герметичний люк з лотком в корпусі (зовнішньому барабані) машини для внесення сумішей для пом'якшення води, вибілювання, крохмалення і підсинення. Зазор (бічний) між корпусом машини і внутрішнім барабаном може бути збільшений до 0,12м для забезпечення розміщення корпусів ультразвукових випромінювачів за рахунок збільшення розмірів корпусу (зовнішнього барабана) машини. Ультразвукові випромінювачі можуть бути розміщені один проти одного або із зсувом в горизонтальній і вертикальній площині. Для перевірки їх справності в корпусі машини поблизу можуть бути розміщені герметичні оглядові люки. При вживанні вакуумної установки і електрокомпресора стислого повітря вони можуть забезпечувати роботу декількох або однієї машини. Принцип роботи. Режим роботи машини - автоматичний відповідно до програми, вибраної в блоці управління і контролю, з резервуванням ручного включення окремих операцій. Після включення силового живлення (380В 50Гц), ручного або автоматичного завантаження виробів, внесення миючих засобів і складів для пом'якшення води, закриття кришок здійснюється подача холодної води до повного заповнення корпусу машини з урахуванням об'ємного розширення при нагріванні. Потім включається ультразвуковий генератор, що працює протягом прання і полоскання у встановленому на блоці управління і контролю режимі з автоматичною кроковою перестройкою частоти або без неї на одній або декількох фіксованих частотах в діапазоні 80140кГц, а ультразвукові випромінювачі передають ультразвук потужністю до 10Вт кожний в миючий розчин. Подальший нагрів води здійснюється подачею пари або електронагрівачами: для прання до температури 348 градусів Кельвіна (далі град.) або поетапно до 303, 313, 333град.; для полоскання до 308 град. Для прання в холодній воді в блоці управління і контролю вибирається відповідна програма. 5 61194 Блок управління і контролю забезпечує вибір тривалості прання і полоскання відповідно до ступеня забрудненості виробів в інтервалі: для прання в гарячій воді до 5400с, в холодній - до 9000с, для полоскання - до 2400с в однократному або двократному режимі із заміною відпрацьованого розчину після його зливу. Перемішування білизни під час прання і полоскання забезпечується періодичним обертанням внутрішнього барабана з регульованою швидкістю до 4,19рад/с з реверсом при інтервалі 1200с протягом 120с при пранні; обертання барабана при полосканні - однократне протягом 120с, в тому ж швидкісному режимі. Є в корпусі машини герметичний технологічний люк з лотком, який в ході прання використовується для внесення сумішей для пом'якшення води, вибілювання, крохмалення і підсинення, миючих засобів. Після полоскання і зливу відпрацьованого розчину здійснюється віджимання при обертанні барабана з швидкістю до 94,2рад/с з можливим вживанням гарячого повітря, що поступає від парового або електрокалорифера-теплообмінника. Пускорегулююча апаратура, електроклапани системи трубопроводів: пара, води, слива відпрацьованого розчину, централізованої системи розлива миючих засобів, гарячого повітря, виконавчі механізми і пристрої, у тому числі гідроприводи Комп’ютерна верстка Н. Лиcенко 6 кришок машини і електроприводи обертання барабана в режимах прання і віджимання, датчики температури, рівня води, реверсу, обмеження вібрації, запобіжний клапан для зливу води при переповнюванні корпусу і підбурювання повітря забезпечують реалізацію технології і відповідного способу прання виробів. Після віджимання або сушки гарячим повітрям здійснюється ручне або автоматичне вивантаження виробів. Контроль функціонування машини і справності пристроїв здійснюється блоком управління і контролю з відповідною індикацією. Перевірка справності і ремонт ультразвукових випромінювачів може здійснюватися через герметичні оглядові люки в бічних стінках корпусу. Ультразвукова промислова пральна машина (установка) має нові технічні властивості: практично безгучно працює, використовує спрощене програмне забезпечення блоку управління і контролю, забезпечує здешевлення обробки виробів за рахунок зниження енергоємності - на порядок, матеріаломісткості в 1,5-2,5 рази, підвищує якість прання за рахунок значного зменшення ступеня механічного зносу, скорочення кількості циклів обробки і виключення кип'ячення, а також дозволяє понизити трудомісткість сортування виробів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
