Спосіб оброблення поверхні зубних протезів із сплаву металів з нікель-хромовою основою

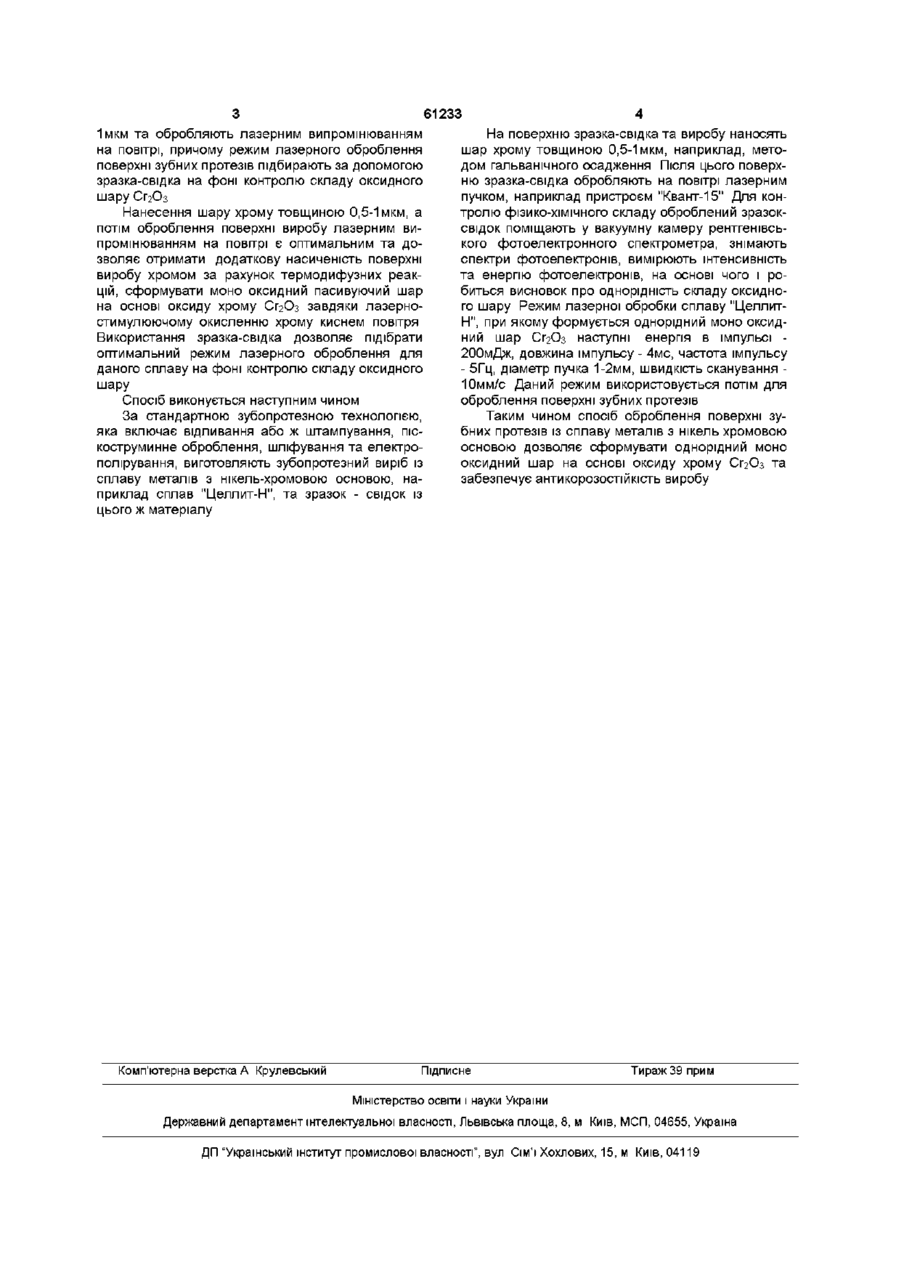

Спосіб оброблення поверхні зубних протезів із сплаву металів з нікель-хромовою основою шля хом шліфування та електрополірування, який відрізняється тим, що додатково на поверхню виробу та зразка-свідка наносять шар хрому товщиною 0,5-1 мкм та обробляють лазерним випромінюванням на повітрі, причому режим лазерного оброблення поверхні зубних протезів підбирають за допомогою зразка-свідка на фоні контролю складу оксидного шару СГ2О3 Винахід відноситься до медицини, а зокрема до ортопедичної стоматології і може використовуватись при виготовленні зубопротезних виробів із сплаву металів з нікель-хромовою основою Однією З причин стоматологічних захворювань вважається вплив на порожнину рота електрохімічної корозії незнімних протезів із сплаву металів Існує спосіб оброблення зубних протезів із нержавіючої сталі шляхом двоступінчатого вакуумнотермічного оброблення Спосіб усуває виникнення термічної напруги та неоднорідність сталі по вуглецю та легуючим елементам Однак цей спосіб не виключає електрохімічну корозію металу в порожнині рота (Ас №1655480 А1 СССР, МКИ А61С13/00, 1991) В способі оброблення зубних протезів із корозійно стійкої сталі (Пат №2103944 РФ, МПК А61С13/00, 1998) автори пропонують попереднє оброблення проводити абразивним складом на основі кремнійорганічного герметика, а полірування - із застосуванням алмазної пасти та пасти на основі ультра дисперсного порошку оксиду алюмінію Недоліком цього способу є неконтрольована зміна поверхневої концентрації хрому та інших елементів, які знаходяться в сплавах, що не гарантує отримання однорідного моно оксидного шару оксиду хрому СГ2О3 Також відомо, що для підвищення корозостійкості зубопротезних виробів із сплаву металів з нікель-хромовою основою, після відливання зразки обробляють шліфуванням та електрополіруванням Корозійний захист в таких сплавах обумовле ний пасивацією поверхні в результаті взаємодії хрому з киснем повітря і утворенням в результаті цього оксиду хрому СГ2О3 (Онищенко В С , Гурин П А, Сенкевич А И Изменение физикохимического состояния поверхности стоматологического сплава "Целлит Н" после различных поверхностных обработок // Збірник наукових праць співробітників КМАПО їм П Л Шупика — 2002 — Вип 11, кн 3 — С 740-742) Недоліком даного способу є неможливість утворення однорідного моно оксидного шару СГ2О3 на поверхні зубопротезного виробу через недостатню КІЛЬКІСТЬ хрому в сплаві та через некеровану зміну поверхневого складу сплаву в процесі різноманітних технологічних операцій при виготовлені виробів Крім того на поверхні утворюється не тільки оксид хрому, але також оксиди інших металів, які входять до складу сплаву В основу винаходу поставлена задача розробити такий спосіб оброблення поверхні зубних протезів із сплаву металів з нікель-хромовою основою, в якому б запропоноване авторами додаткове оброблення поверхні зубного протезу та зразка-свідка дозволить сформувати однорідний контрольований моно оксидний шар СГ2О3, який забезпечує антикорозійну СТІЙКІСТЬ виробу та МІЦНІСТЬ покриття Поставлена задача досягається тим, що у способі оброблення поверхні зубних протезів із сплаву металів з нікель-хромовою основою шляхом шліфування та електрополірування, ВІДПОВІДНО винаходу, додатково на поверхню виробу та зразка-свідка наносять шар хрому товщиною 0,5 СО го (О 61233 1мкм та обробляють лазерним випромінюванням На поверхню зразка-свідка та виробу наносять на повітрі, причому режим лазерного оброблення шар хрому товщиною 0,5-1 мкм, наприклад, метоповерхні зубних протезів підбирають за допомогою дом гальванічного осадження Після цього поверхзразка-свідка на фоні контролю складу оксидного ню зразка-свідка обробляють на повітрі лазерним шару СГ2О3 пучком, наприклад пристроєм "Квант-15" Для контролю фізико-хімічного складу оброблений зразокНанесення шару хрому товщиною 0,5-1 мкм, а свідок поміщають у вакуумну камеру рентгенівсьпотім оброблення поверхні виробу лазерним викого фотоелектронного спектрометра, знімають промінюванням на повітрі є оптимальним та доспектри фотоелектронів, вимірюють інтенсивність зволяє отримати додаткову насиченість поверхні та енергію фотоелектронів, на основі чого і ровиробу хромом за рахунок термодифузних реакбиться висновок про однорідність складу оксидноцій, сформувати моно оксидний пасивуючий шар го шару Режим лазерної обробки сплаву "Целлитна основі оксиду хрому СГ2О3 завдяки лазерноН", при якому формується однорідний моно оксидстимулюючому окисленню хрому киснем повітря ний шар СГ2О3 наступні енергія в імпульсі Використання зразка-свідка дозволяє підібрати 200мДж, довжина імпульсу - 4мс, частота імпульсу оптимальний режим лазерного оброблення для - 5Гц, діаметр пучка 1-2мм, швидкість сканування даного сплаву на фоні контролю складу оксидного 10мм/с Даний режим використовується потім для шару оброблення поверхні зубних протезів Спосіб виконується наступним чином За стандартною зубопротезною технологією, Таким чином спосіб оброблення поверхні зуяка включає відливання або ж штампування, пісбних протезів із сплаву металів з нікель хромовою коструминне оброблення, шліфування та електроосновою дозволяє сформувати однорідний моно полірування, виготовляють зубопротезний виріб із оксидний шар на основі оксиду хрому СГ2О3 та сплаву металів з нікель-хромовою основою, назабезпечує антикорозостійкість виробу приклад сплав "Целлит-Н", та зразок - свідок із цього ж матеріалу Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
