Лінія для приготування кормів

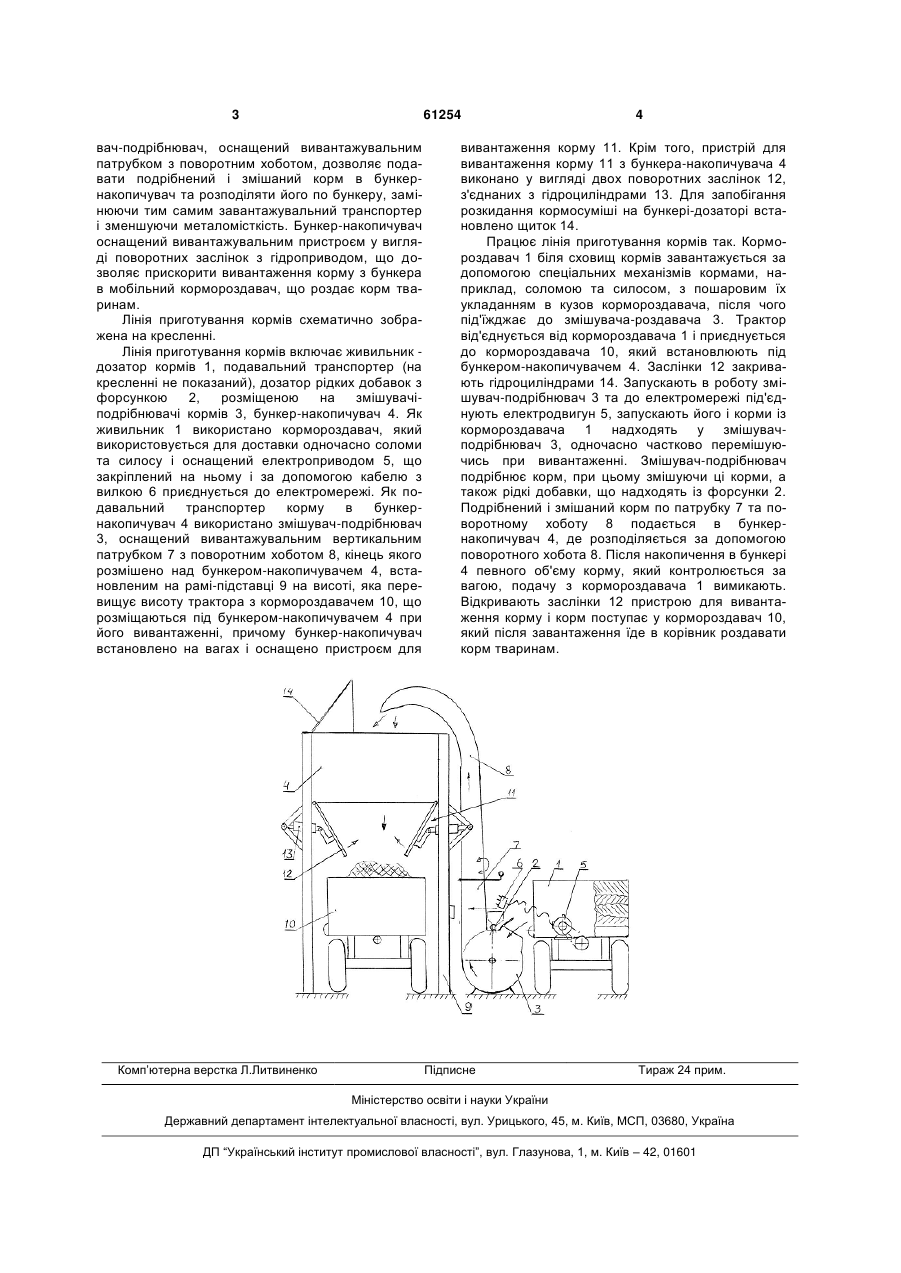

1. Лінія для приготування кормів, що містить живильник - дозатор кормів, подавальний транспортер, дозатор рідких добавок з форсункою, розміщеною на змішувачі-подрібнювачі кормів, бункер-накопичувач, яка відрізняється тим, що як живильник використаний кормороздавач, який використовується для доставки одночасно соломи 3 61254 вач-подрібнювач, оснащений вивантажувальним патрубком з поворотним хоботом, дозволяє подавати подрібнений і змішаний корм в бункернакопичувач та розподіляти його по бункеру, замінюючи тим самим завантажувальний транспортер і зменшуючи металомісткість. Бункер-накопичувач оснащений вивантажувальним пристроєм у вигляді поворотних заслінок з гідроприводом, що дозволяє прискорити вивантаження корму з бункера в мобільний кормороздавач, що роздає корм тваринам. Лінія приготування кормів схематично зображена на кресленні. Лінія приготування кормів включає живильник дозатор кормів 1, подавальний транспортер (на кресленні не показаний), дозатор рідких добавок з форсункою 2, розміщеною на змішувачіподрібнювачі кормів 3, бункер-накопичувач 4. Як живильник 1 використано кормороздавач, який використовується для доставки одночасно соломи та силосу і оснащений електроприводом 5, що закріплений на ньому і за допомогою кабелю з вилкою 6 приєднується до електромережі. Як подавальний транспортер корму в бункернакопичувач 4 використано змішувач-подрібнювач 3, оснащений вивантажувальним вертикальним патрубком 7 з поворотним хоботом 8, кінець якого розмішено над бункером-накопичувачем 4, встановленим на рамі-підставці 9 на висоті, яка перевищує висоту трактора з кормороздавачем 10, що розміщаються під бункером-накопичувачем 4 при його вивантаженні, причому бункер-накопичувач встановлено на вагах і оснащено пристроєм для Комп’ютерна верстка Л.Литвиненко 4 вивантаження корму 11. Крім того, пристрій для вивантаження корму 11 з бункера-накопичувача 4 виконано у вигляді двох поворотних заслінок 12, з'єднаних з гідроциліндрами 13. Для запобігання розкидання кормосуміші на бункері-дозаторі встановлено щиток 14. Працює лінія приготування кормів так. Кормороздавач 1 біля сховищ кормів завантажується за допомогою спеціальних механізмів кормами, наприклад, соломою та силосом, з пошаровим їх укладанням в кузов кормороздавача, після чого під'їжджає до змішувача-роздавача 3. Трактор від'єднується від кормороздавача 1 і приєднується до кормороздавача 10, який встановлюють під бункером-накопичувачем 4. Заслінки 12 закривають гідроциліндрами 14. Запускають в роботу змішувач-подрібнювач 3 та до електромережі під'єднують електродвигун 5, запускають його і корми із кормороздавача 1 надходять у змішувачподрібнювач 3, одночасно частково перемішуючись при вивантаженні. Змішувач-подрібнювач подрібнює корм, при цьому змішуючи ці корми, а також рідкі добавки, що надходять із форсунки 2. Подрібнений і змішаний корм по патрубку 7 та поворотному хоботу 8 подається в бункернакопичувач 4, де розподіляється за допомогою поворотного хобота 8. Після накопичення в бункері 4 певного об'єму корму, який контролюється за вагою, подачу з кормороздавача 1 вимикають. Відкривають заслінки 12 пристрою для вивантаження корму і корм поступає у кормороздавач 10, який після завантаження їде в корівник роздавати корм тваринам. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
