Лінія для приготування кормосумішей

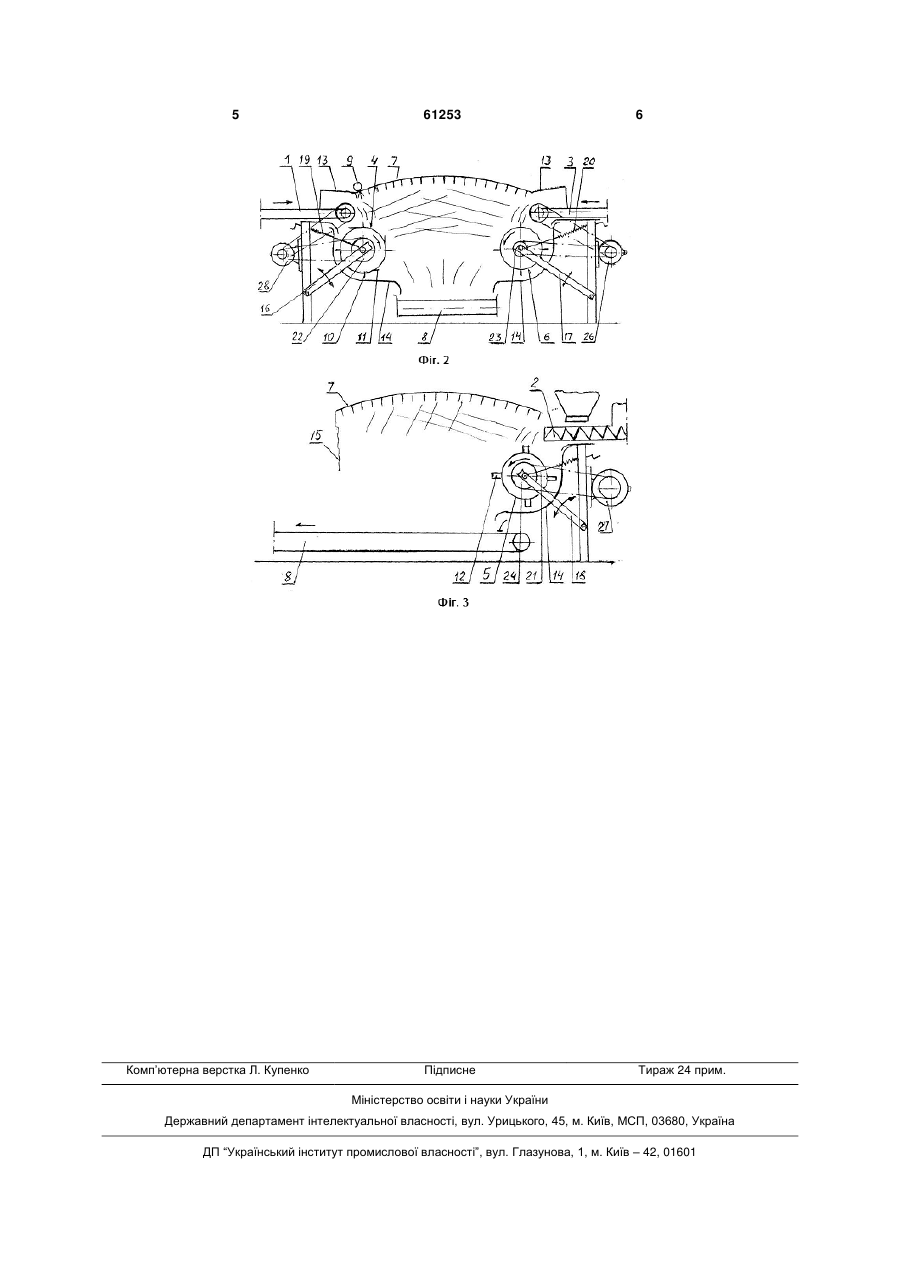

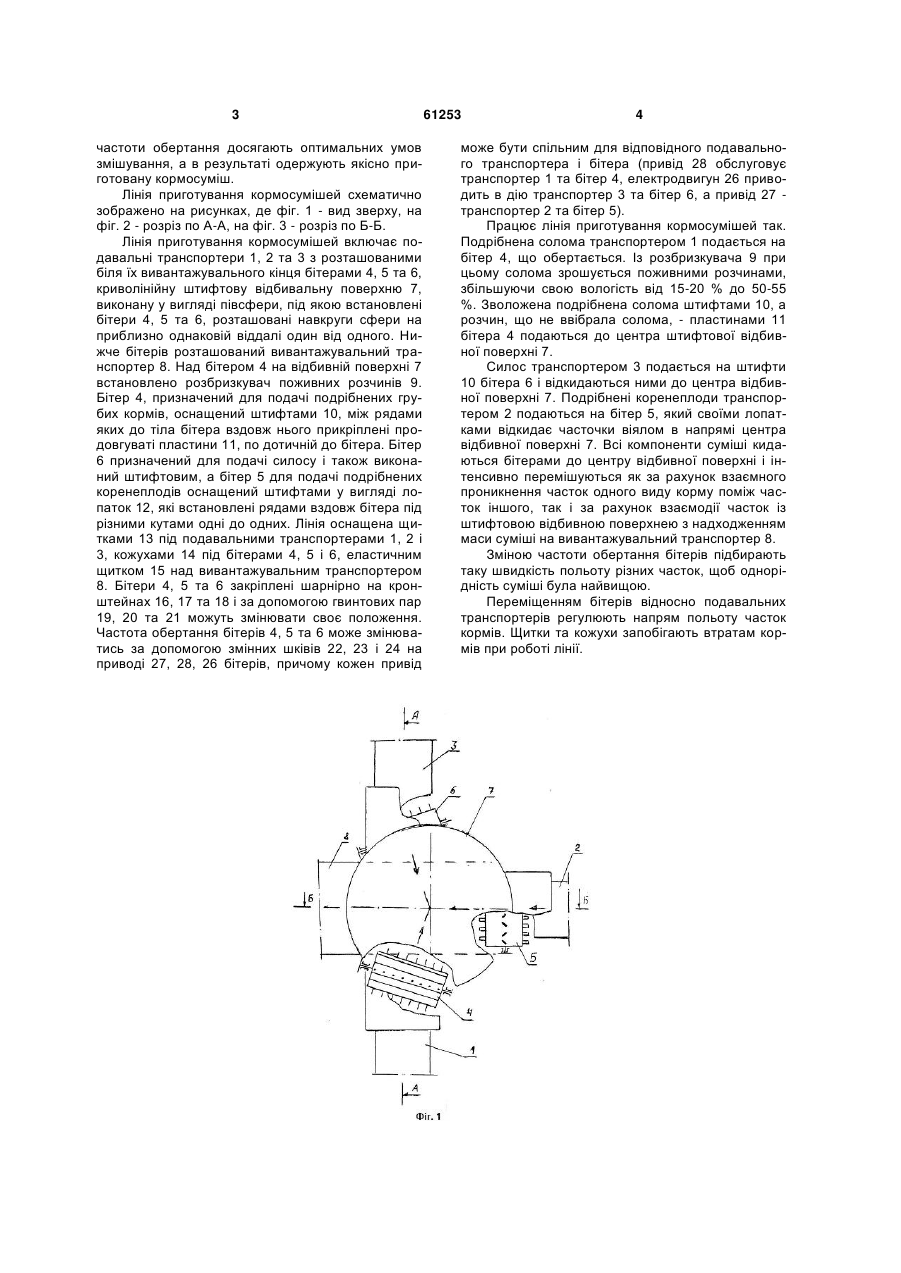

Лінія для приготування кормосумішей, що включає подавальний транспортер з бітером біля його вивантажувального кінця, розташовану над бітером криволінійну відбивну поверхню з вивантажувальним транспортером під нею, яка відрізняється тим, що відбивна штифтова поверхня 3 частоти обертання досягають оптимальних умов змішування, а в результаті одержують якісно приготовану кормосуміш. Лінія приготування кормосумішей схематично зображено на рисунках, де фіг. 1 - вид зверху, на фіг. 2 - розріз по А-А, на фіг. 3 - розріз по Б-Б. Лінія приготування кормосумішей включає подавальні транспортери 1, 2 та 3 з розташованими біля їх вивантажувального кінця бітерами 4, 5 та 6, криволінійну штифтову відбивальну поверхню 7, виконану у вигляді півсфери, під якою встановлені бітери 4, 5 та 6, розташовані навкруги сфери на приблизно однаковій віддалі один від одного. Нижче бітерів розташований вивантажувальний транспортер 8. Над бітером 4 на відбивній поверхні 7 встановлено розбризкувач поживних розчинів 9. Бітер 4, призначений для подачі подрібнених грубих кормів, оснащений штифтами 10, між рядами яких до тіла бітера вздовж нього прикріплені продовгуваті пластини 11, по дотичній до бітера. Бітер 6 призначений для подачі силосу і також виконаний штифтовим, а бітер 5 для подачі подрібнених коренеплодів оснащений штифтами у вигляді лопаток 12, які встановлені рядами вздовж бітера під різними кутами одні до одних. Лінія оснащена щитками 13 під подавальними транспортерами 1, 2 і 3, кожухами 14 під бітерами 4, 5 і 6, еластичним щитком 15 над вивантажувальним транспортером 8. Бітери 4, 5 та 6 закріплені шарнірно на кронштейнах 16, 17 та 18 і за допомогою гвинтових пар 19, 20 та 21 можуть змінювати своє положення. Частота обертання бітерів 4, 5 та 6 може змінюватись за допомогою змінних шківів 22, 23 і 24 на приводі 27, 28, 26 бітерів, причому кожен привід 61253 4 може бути спільним для відповідного подавального транспортера і бітера (привід 28 обслуговує транспортер 1 та бітер 4, електродвигун 26 приводить в дію транспортер 3 та бітер 6, а привід 27 транспортер 2 та бітер 5). Працює лінія приготування кормосумішей так. Подрібнена солома транспортером 1 подається на бітер 4, що обертається. Із розбризкувача 9 при цьому солома зрошується поживними розчинами, збільшуючи свою вологість від 15-20 % до 50-55 %. Зволожена подрібнена солома штифтами 10, а розчин, що не ввібрала солома, - пластинами 11 бітера 4 подаються до центра штифтової відбивної поверхні 7. Силос транспортером 3 подається на штифти 10 бітера 6 і відкидаються ними до центра відбивної поверхні 7. Подрібнені коренеплоди транспортером 2 подаються на бітер 5, який своїми лопатками відкидає часточки віялом в напрямі центра відбивної поверхні 7. Всі компоненти суміші кидаються бітерами до центру відбивної поверхні і інтенсивно перемішуються як за рахунок взаємного проникнення часток одного виду корму поміж часток іншого, так і за рахунок взаємодії часток із штифтовою відбивною поверхнею з надходженням маси суміші на вивантажувальний транспортер 8. Зміною частоти обертання бітерів підбирають таку швидкість польоту різних часток, щоб однорідність суміші була найвищою. Переміщенням бітерів відносно подавальних транспортерів регулюють напрям польоту часток кормів. Щитки та кожухи запобігають втратам кормів при роботі лінії. 5 Комп’ютерна верстка Л. Купенко 61253 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
