Тринога

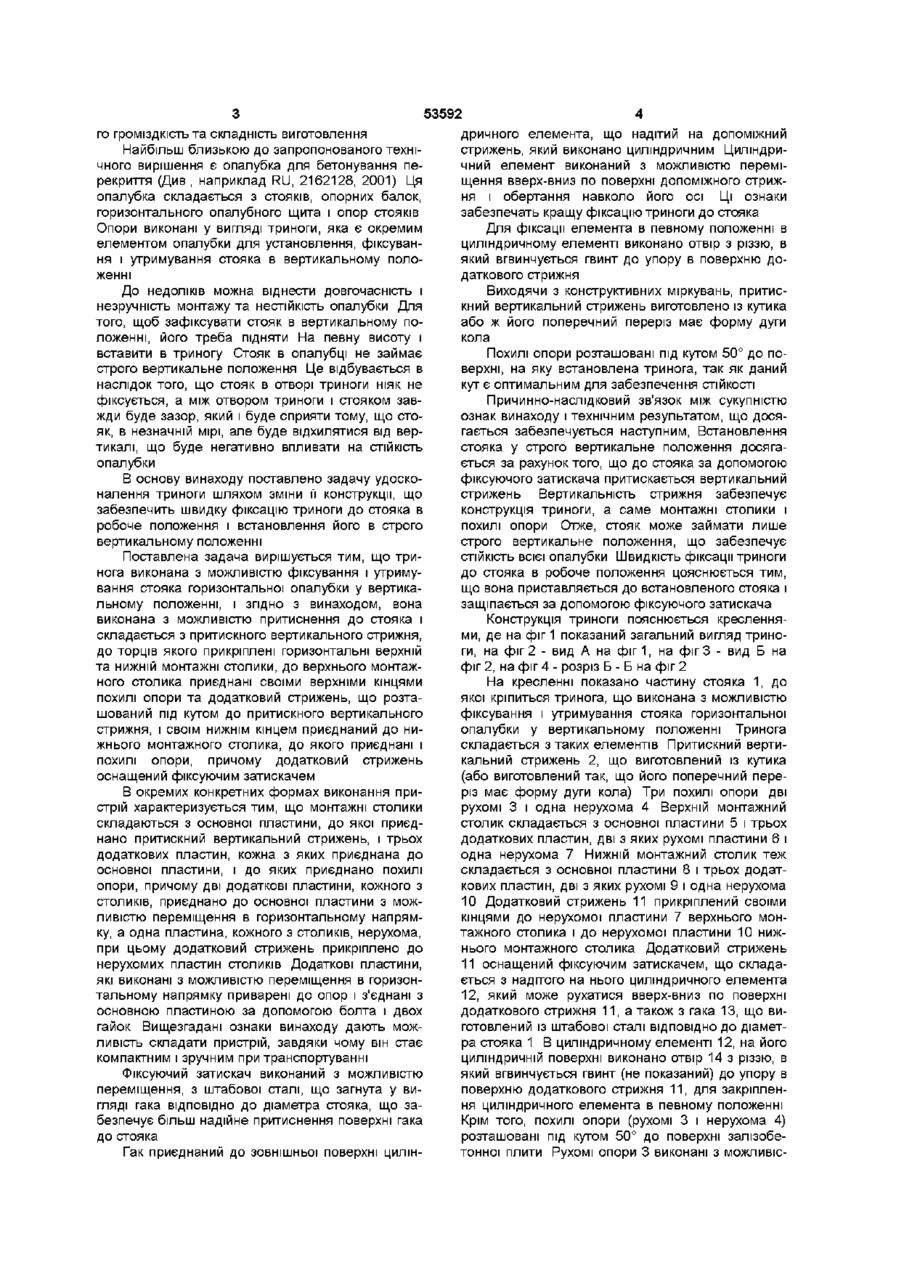

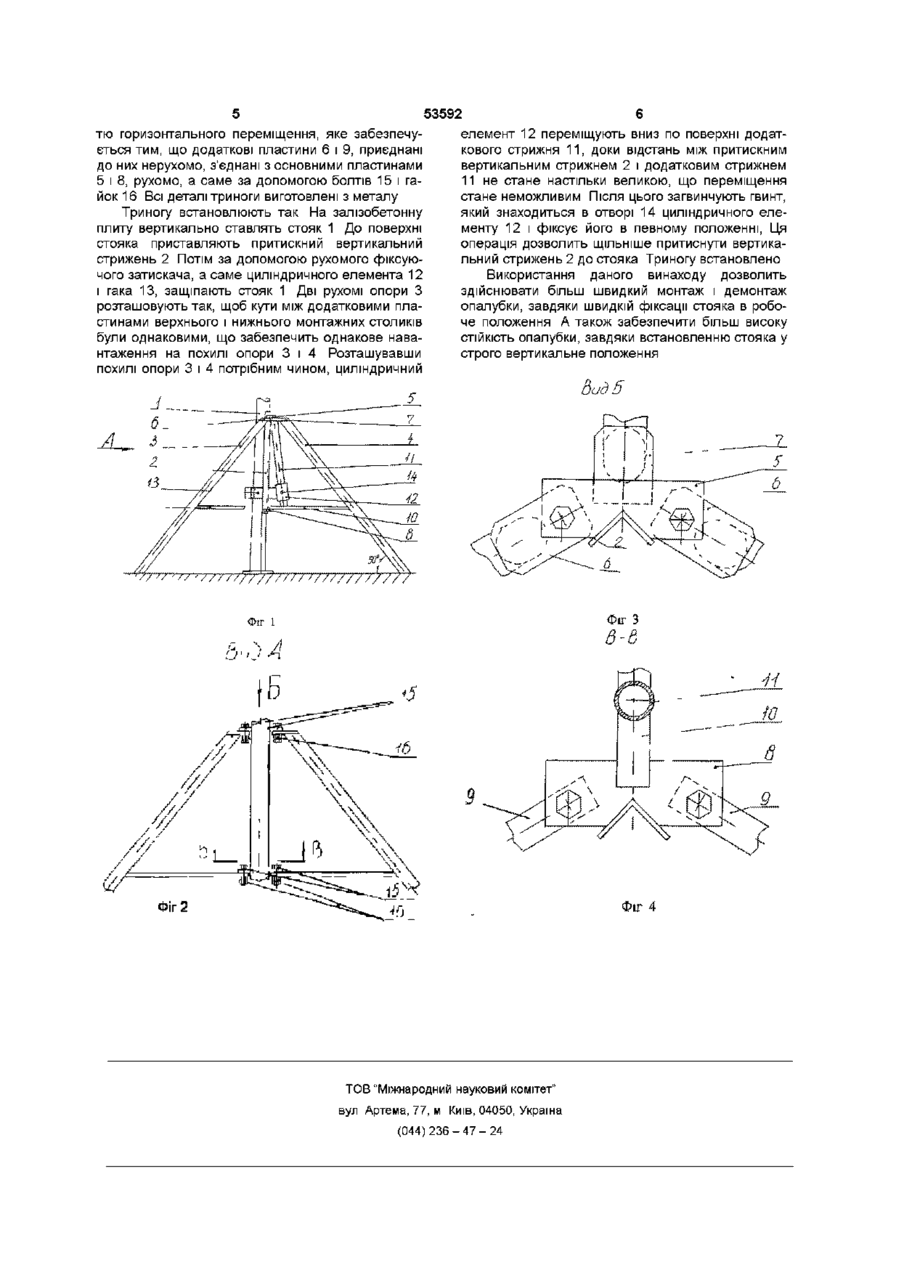

1 Тринога, що виконана з можливістю фіксування і утримування стояка горизонтальної опалубки у вертикальному положенні, яка відрізняється тим, що вона виконана з можливістю притиснення до стояка і складається з притискного вертикального стрижня, до торців якого прикріплені горизонтальні верхній та нижній монтажні столики, до верхнього монтажного столика приєднані своїми верхніми кінцями похилі опори та додатковий стрижень, що розташований під кутом до притискного вертикального стрижня і своїм нижнім кінцем приєднаний до нижнього монтажного столика, до якого приєднані і похилі опори, причому додатковий стрижень оснащений фіксуючим затискачем 2 Тринога за п 1, яка відрізняється тим, що монтажні столики складаються з основної пластини, до якої приєднано притискний вертикальний стрижень, і трьох додаткових пластин, кожна з яких приєднана до основної пластини, і до яких приєднано похилі опори, причому дві додаткові пластини кожного з столиків приєднано до основної пластини з можливістю переміщення в горизонтальному напрямку, а одна пластина кожного з Винахід відноситься до будівництва і може бути використаний при виконанні опалубних робіт, а саме при зведенні горизонтальних опалубок Відома тринога (Див, наприклад SU, 1245793,1986), яка має центральний стрижень, що встановлений в корпусі, ніжки, які приєднані до корпусу і розташовані на основі, плату, що встановлена СПІВВІСНО зі стрижнем і шарнірно зв'язана розпірками з ніжками До недоліків даного технічного рішення можна віднести неможливість застосування даної триноги столиків нерухома, при цьому додатковий стрижень прикріплено до нерухомих пластин столиків 3 Тринога за п 1 або п 2, яка відрізняється тим, що додаткові пластини, які виконані з можливістю переміщення в горизонтальному напрямку, приварені до опор і з'єднані з основною пластиною за допомогою болта і двох гайок 4 Тринога за п 1 або п 2, яка відрізняється тим, що фіксуючий затискач виконаний з можливістю переміщення із штабової сталі, що загнута у вигляді гака ВІДПОВІДНО до діаметра стояка 5 Тринога за п 4, яка відрізняється тим, що гак приєднаний до зовнішньої поверхні циліндричного елемента, що надітий на додатковий стрижень, який виконано циліндричним 6 Тринога за п 5, яка відрізняється тим, що циліндричний елемент виконаний з можливістю переміщення догори-донизу по поверхні додаткового стрижня і обертання навколо його осі 7 Тринога за п 6, яка відрізняється тим, що в циліндричному елементі виконано отвір з різзю, в який вгвинчений гвинт до упору в поверхню додаткового стрижня 8 Тринога за будь-яким з пп 1 - 7, яка відрізняється тим, що притискний вертикальний стрижень виготовлено із кутика 9 Тринога за будь-яким з пп 1 - 7, яка відрізняється тим, що поперечний переріз притискного вертикального стрижня має форму дуги кола 10 Тринога за будь-яким з пп 1 - 9, яка відрізняється тим, що похилі опори розташовані під кутом 50° до поверхні, на яку встановлена тринога при опалубних роботах, внаслідок відсутності механізму приєднання її до стояка і низької МІЦНОСТІ її конструкції Відомий розпірний стояк (Див , наприклад SU, 1366622, 1988), що складається з труби з кульовими опорами на кінцях, механізму розпирання, нижньої і верхньої опорної плити Гніздо нижньої кульової плити виконано з жорстко зв'язаними з нею трьома похилими розсувними стрижнями, що шарнірно прикріплені до нижньої опорної плити До недоліків такого стояку можна віднести йо о> ю СО ю 53592 го громіздкість та складність виготовлення Найбільш близькою до запропонованого технічного вирішення є опалубка для бетонування перекриття (Див , наприклад RU, 2162128, 2001) Ця опалубка складається з стояків, опорних балок, горизонтального опалубного щита і опор стояків Опори виконані у вигляді триноги, яка є окремим елементом опалубки для установлення, фіксування і утримування стояка в вертикальному положенні До недоліків можна віднести довгочасність і незручність монтажу та нестійкість опалубки Для того, щоб зафіксувати стояк в вертикальному положенні, його треба підняти На певну висоту і вставити в триногу Стояк в опалубці не займає строго вертикальне положення Це відбувається в наслідок того, що стояк в отворі триноги ніяк не фіксується, а між отвором триноги і стояком завжди буде зазор, який і буде сприяти тому, що стояк, в незначній мірі, але буде відхилятися від вертикалі, що буде негативно впливати на СТІЙКІСТЬ опалубки В основу винаходу поставлено задачу удосконалення триноги шляхом зміни її конструкції, що забезпечить швидку фіксацію триноги до стояка в робоче положення і встановлення його в строго вертикальному положенні Поставлена задача вирішується тим, що тринога виконана з можливістю фіксування і утримування стояка горизонтальної опалубки у вертикальному положенні, і згідно з винаходом, вона виконана з можливістю притиснення до стояка і складається з притискного вертикального стрижня, до торців якого прикріплені горизонтальні верхній та нижній монтажні столики, до верхнього монтажного столика приєднані своїми верхніми кінцями похилі опори та додатковий стрижень, що розташований під кутом до притискного вертикального стрижня, і своїм нижнім кінцем приєднаний до нижнього монтажного столика, до якого приєднані і похилі опори, причому додатковий стрижень оснащений фіксуючим затискачем В окремих конкретних формах виконання пристрій характеризується тим, що монтажні столики складаються з основної пластини, до якої приєднано притискний вертикальний стрижень, і трьох додаткових пластин, кожна з яких приєднана до основної пластини, і до яких приєднано похилі опори, причому дві додаткові пластини, кожного з столиків, приєднано до основної пластини з можливістю переміщення в горизонтальному напрямку, а одна пластина, кожного з столиків, нерухома, при цьому додатковий стрижень прикріплено до нерухомих пластин столиків Додаткові пластини, які виконані з можливістю переміщення в горизонтальному напрямку приварені до опор і з'єднані з основною пластиною за допомогою болта і двох гайок Вищезгадані ознаки винаходу дають можливість складати пристрій, завдяки чому він стає компактним і зручним при транспортуванні Фіксуючий затискач виконаний з можливістю переміщення, з штабової сталі, що загнута у вигляді гака ВІДПОВІДНО до діаметра стояка, що забезпечує більш надійне притиснення поверхні гака до стояка Гак приєднаний до зовнішньої поверхні цилін дричного елемента, що надітий на допоміжний стрижень, який виконано циліндричним Циліндричний елемент виконаний з можливістю переміщення вверх-вниз по поверхні допоміжного стрижня і обертання навколо його осі Ці ознаки забезпечать кращу фіксацію триноги до стояка Для фіксації елемента в певному положенні в циліндричному елементі виконано отвір з різзю, в який вгвинчується гвинт до упору в поверхню додаткового стрижня Виходячи з конструктивних міркувань, притискний вертикальний стрижень виготовлено із кутика або ж його поперечний переріз має форму дуги кола Похилі опори розташовані під кутом 50° до поверхні, на яку встановлена тринога, так як даний кут є оптимальним для забезпечення СТІЙКОСТІ Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, що досягається забезпечується наступним, Встановлення стояка у строго вертикальне положення досягається за рахунок того, що до стояка за допомогою фіксуючого затискача притискається вертикальний стрижень Вертикальність стрижня забезпечує конструкція триноги, а саме монтажні столики і похилі опори Отже, стояк може займати лише строго вертикальне положення, що забезпечує СТІЙКІСТЬ всієї опалубки Швидкість фіксації триноги до стояка в робоче положення цояснюється тим, що вона приставляється до встановленого стояка і защіпається за допомогою фіксуючого затискача Конструкція триноги пояснюється кресленнями, де на фіг 1 показаний загальний вигляд триноги, на фіг 2 - вид А на фіг1, на фіг 3 - вид Б на фіг 2, на фіг 4 - розріз Б - Б на фіг 2 На кресленні показано частину стояка 1, до якої кріпиться тринога, що виконана з можливістю фіксування і утримування стояка горизонтальної опалубки у вертикальному положенні Тринога складається з таких елементів Притискний вертикальний стрижень 2, що виготовлений із кутика (або виготовлений так, що його поперечний переріз має форму дуги кола) Три похилі опори дві рухомі 3 і одна нерухома 4 Верхній монтажний столик складається з основної пластини 5 і трьох додаткових пластин, дві з яких рухомі пластини 6 і одна нерухома 7 Нижній монтажний столик теж складається з основної пластини 8 і трьох додаткових пластин, дві з яких рухомі 9 і одна нерухома 10 Додатковий стрижень 11 прикріплений своїми кінцями до нерухомої пластини 7 верхнього монтажного столика і до нерухомої пластини 10 нижнього монтажного столика Додатковий стрижень 11 оснащений фіксуючим затискачем, що складається з надітого на нього циліндричного елемента 12, який може рухатися вверх-вниз по поверхні додаткового стрижня 11, а також з гака 13, що виготовлений із штабової сталі ВІДПОВІДНО ДО діаметра стояка 1 В циліндричному елементі 12, на його циліндричній поверхні виконано отвір 14 з різзю, в який вгвинчується гвинт (не показаний) до упору в поверхню додаткового стрижня 11, для закріплення циліндричного елемента в певному положенні Крім того, похилі опори (рухомі 3 і нерухома 4) розташовані під кутом 50° до поверхні залізобетонної плити Рухомі опори 3 виконані з можливіс тю горизонтального переміщення, яке забезпечується тим, що додаткові пластини 6 і 9, приєднані до них нерухомо, з'єднані з основними пластинами 5 і 8, рухомо, а саме за допомогою болтів 15 і гайок 16 Всі деталі триноги виготовлені з металу Триногу встановлюють так На залізобетонну плиту вертикально ставлять стояк 1 До поверхні стояка приставляють притискний вертикальний стрижень 2 Потім за допомогою рухомого фіксуючого затискача, а саме циліндричного елемента 12 і гака 13, защіпають стояк 1 Дві рухомі опори З розташовують так, щоб кути між додатковими пластинами верхнього і нижнього монтажних столиків були однаковими, що забезпечить однакове навантаження на похилі опори 3 і 4 Розташувавши похилі опори 3 і 4 потрібним чином, циліндричний 53592 елемент 12 переміщують вниз по поверхні додаткового стрижня 11, доки відстань між притискним вертикальним стрижнем 2 і додатковим стрижнем 11 не стане настільки великою, що переміщення стане неможливим Після цього загвинчують гвинт, який знаходиться в отворі 14 циліндричного елементу 12 і фіксує його в певному положенні, Ця операція дозволить щільніше притиснути вертикальний стрижень 2 до стояка Триногу встановлено Використання даного винаходу дозволить здійснювати більш швидкий монтаж і демонтаж опалубки, завдяки швидкій фіксації стояка в робоче положення А також забезпечити більш високу СТІЙКІСТЬ опалубки, завдяки встановленню стояка у строго вертикальне положення Вид 5 Фіг З Фіг 1 и \ А Фіг 4 Фіг 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
