Спосіб улаштування розширеної п’яти у забивній залізобетонній палі

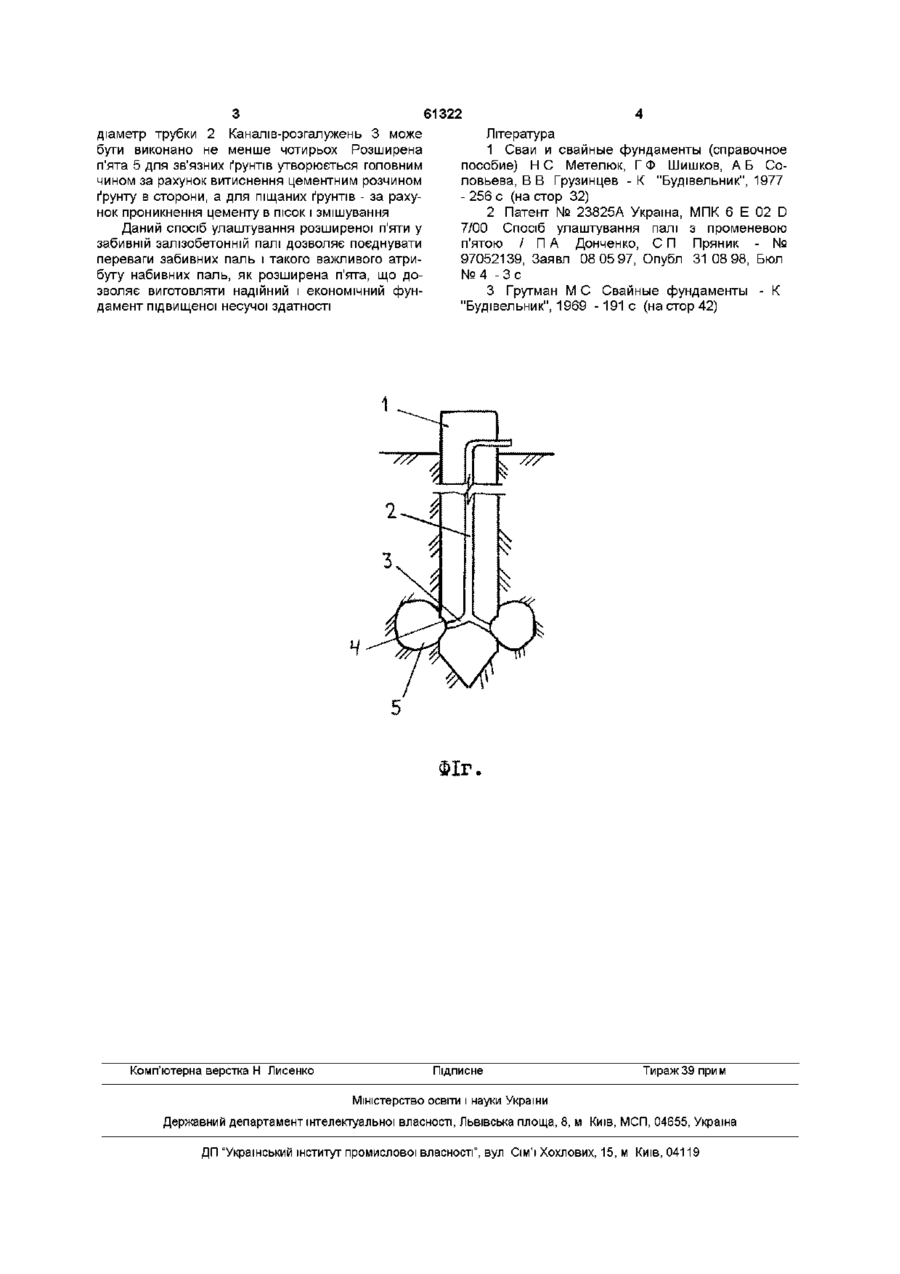

Спосіб улаштування розширеної п'яти у забивній залізобетонній палі, який полягає в тому, що при виготовленні палі уздовж и довжини прокладається трубка, через яку після забивання палі нагнітають цементний розчин під великим тиском в нижню частину палі та в грунт, що прилягає, який відрізняється тим, що трубка виконана розгалуженою біля основи палі та канали-розгалуження трубки виходять своїми кінцями в паз, який виконаний у вигляді кільця, що охоплює палю по периметру и горизонтального перерізу біля нижнього кінця палі Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль із стисненим ґрунтом біля п'яти ВІДОМІ способи збільшення опорної площі забивних паль за допомогою використання спеціальних металевих наконечників, що розкриваються [1] Однак усім цим способам притаманні наступні недоліки дороговизна палі через витрати на сталевий наконечник, що розтуляється, утворення порожнин у ґрунті навколо палі, що утворюються при розкритті наконечника, розширення п'яти палі отримується не по всьому периметру основи палі, а тільки по окремим напрямкам ВІДОМІ способи улаштування комбінованих паль (наприклад [2]), при яких забивають порожнисту трубчасту палю, а після цього виконують роботи по утворенню розширення та в кінцевому результаті розширену порожнину і стовбур палі заповнюють литим бетоном При даних способах ліквідуються недоліки, які притаманні забивним палям з наконечником, що розкривається, але трудомісткість улаштування цих паль збільшується В основу винаходу поставлено задачу виготовляти розширену п'яту у забивній залізобетонній палі з метою підвищення несучої здатності і забезпечення надійності і економічності пальового фундаменту Це досягається наступним шляхом При виготовленні залізобетонної палі в заводських умовах уздовж и довжини прокладається і замонолічується трубка, через яку після забивки палі нагнітають цементний розчин під великим тиском (порядку 100 атм і більше) в нижню частину палі та в прилягаючий ґрунт Трубка виконана розгалуженою біля основи палі її розгалуження виходять своїми кінцями в паз, який виконаний у вигляді кільця, що охоплює палю по периметру її горизонтального перерізу біля нижнього кінця палі Цементний розчин, що нагнітається, заходить в паз, а також витискує навколо ґрунт, утворюючи розширену п'яту, жорсткий зв'язок якої зі залізобетонною палею після затвердіння цементного розчину здійснюється завдяки наявності пазу Відомо спосіб застосування вбудованих каналів у буронабивних палях для нагнітання під великим тиском рідкого цементного розчину під затвердівшу основу палі [3], в результаті чого розсувається та ущільнюється ґрунт під основою палі Проте для утворення розширеної п'яти вбудовані канали у забивних залізобетонних палях до теперішнього часу не застосовуються А між тим зробити розширену п'яту у забивній палі - це значить збільшити її несучу здатність в декілька разів і отож замість декількох паль без розширень можна застосувати одну палю з розширеною п'ятою На фіг зображений вертикальний розріз залізобетонної палі 1, яка забита у ґрунт Показані канал-трубка 2 та розгалуження її 3, які виходять в паз 4, що розташовано біля основи свердловини Зображені також розріз розширеної п'яти 5, яка утворена в результаті нагнітання цементного розчину через канали 2 і З У верхній частині залізобетонної палі каналтрубка 2 вигнута та виходить назовні зі сторони бічної поверхні палі (щоб не заважала при забивці палі) Однак слід замітити, що на практиці трубу 2 можна виконати не вигнутою у верхній частині, а прямою і такою, що виходить в невеликий отвір у верхньому торці палі, діаметр якого більше, ніж со (О 61322 діаметр трубки 2 Каналів-розгалужень 3 може бути виконано не менше чотирьох Розширена п'ята 5 для зв'язних ґрунтів утворюється головним чином за рахунок витиснення цементним розчином ґрунту в сторони, а для піщаних ґрунтів - за рахунок проникнення цементу в пісок і змішування Даний спосіб улаштування розширеної п'яти у забивній залізобетонній палі дозволяє поєднувати переваги забивних паль і такого важливого атрибуту набивних паль, як розширена п'ята, що дозволяє виготовляти надійний і економічний фундамент підвищеної несучої здатності Література 1 Сваи и свайные фундаменты (справочное пособие) Н С Метелюк, Г Ф Шишков, А Б Соловьева, В В Грузинцев - К "Будівельник", 1977 - 256 с (на стор 32) 2 Патент № 23825А Україна, МПК 6 Е 02 D 7/00 Спосіб улаштування палі з променевою п'ятою / ПА Донченко, С П Пряник - № 97052139, Заявл 08 05 97, Опубл 31 08 98, Бюл №4 -Зс 3 Грутман М С Свайные фундаменты - К "Будівельник", 1969 -191с (на crop 42) Яг. Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
