Газовий пальник рекуперативних колодязів

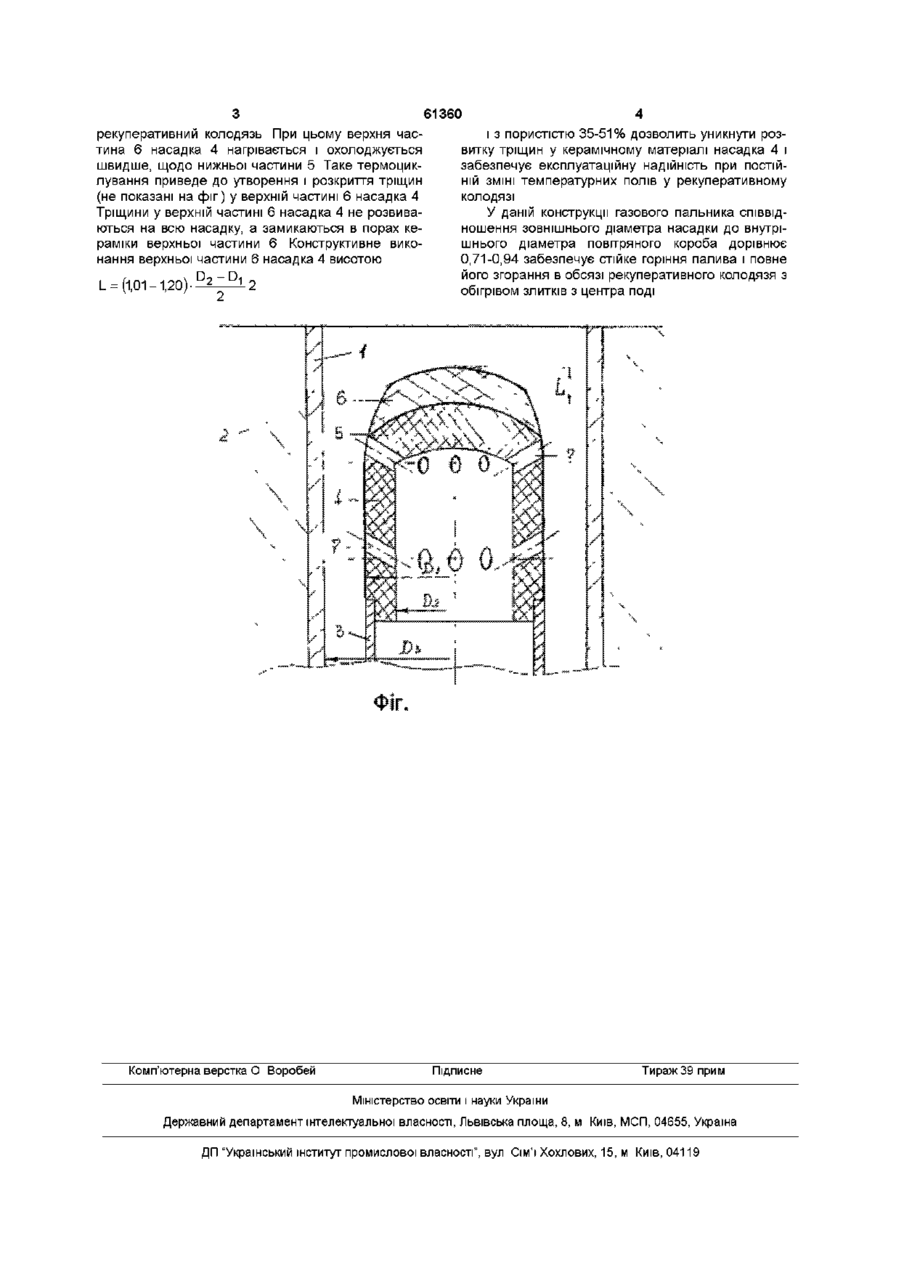

Газовий пальник рекуперативних колодязів, що містить повітряний короб, газопідвідну трубу, насадок із соплами, який відрізняється тим, що насадок виконаний з кераміки з різною пористістю по висоті, при цьому у верхній частині насадка пористість складає 35-51%, а в нижній частині пористість дорівнює 5-20%, причому висота верхньої частини насадка дорівнює величині 1,01-1,20, помноженій на половину різниці зовнішнього і внутрішнього діаметрів насадка, і відношення зовнішнього діаметра насадка до внутрішнього діаметра повітряного короба дорівнює 0,71-0,94 Винахід може бути використане в металургійних цехах для нагрівання в рекуперативних колодязях виливків під прокатку Відомо " Пристрій для опалення рекуперативних колодязів " по ас СРСР №476411 MKIF23d13/00, що містить газове сопло, пальник, насадок із соплами Недоліком відомого пристрою є неефективне змішування палива з повітрям і незахищеність від впливу високотемпературного смолоскипа Також відомий "Газовий пальник" по а с СРСР №1437616 MKIF23d14/02, що містить повітряний короб, газопідвідну трубу, насадок із соплами У ВІДОМІЙ конструкції переважає складність у виготовленні насадки і її незахищеність від впливу високотемпературного смолоскипа, що приводить до зниження надійності всієї конструкції газового пальника В основу винаходу поставлена задача вдосконалення газового пальника рекуперативних колодязів, шляхом модифікації конструкції насадок із соплами Поставлена задача вирішується тим, що в газовому пальнику рекуперативних колодязів, що містить повітряний короб, газопідвідну трубу, насадок із соплами ВІДПОВІДНО ДО винаходу, насадок виконаний з кераміки з різною пористістю по висоті, при цьому у верхній частині насадки пористість складає 35-51% ,а в нижній частині пористість до рівнює 5-20%, при чому висота верхньої частини насадки дорівнює величини D.-D І_= 1,01-1,20 де D-i, Ог-діаметри ЗОВНІШНІЙ І внутрішній насадок, а відношення зовнішнього діаметра насадки до внутрішнього діаметра повітряного короба дорівнює 0,71-0,94 Суть запропонованого винаходу пояснюється кресленням, на якому зображений газовий пальник рекуперативних колодязів Газовий пальник містить повітряний короб 1, розміщений у поді 2 колодязя, газопідвідну трубу З, розташовану по осі короба 1 і насадок 4, встановлений на передньому зрізі газопідвідної труби З Насадок 4 має висоту верхньої частини 6, а нижня частина 5, уздовж бічних твірних насадки 4 виконані два кільцевих ряди наскрізних сопел 7 Газовий пальник працює в такий спосіб Газ через газопідвідну трубу 3 попадає в насадок 4 з наступним виходом через сопло 7, змішується з повітрям короба 1, розміщеного в поді 2 рекуперативного колодязя, і згоряє Під ВПЛИВОМ високої температури з осьового смолоскипа в рекуперативному колодязі відбувається нерівномірне нагрівання насадка 4 по висоті, а також виникають додаткові термічні напруги при завантаженні або розвантаженні злитків у даний О (О со (О 61360 рекуперативний колодязь При цьому верхня частина 6 насадка 4 нагрівається і охолоджується швидше, щодо нижньої частини 5 Таке термоциклування приведе до утворення і розкриття тріщин (не показані на фіг) у верхній частині 6 насадка 4 Тріщини у верхній частині 6 насадка 4 не розвиваються на всю насадку, а замикаються в порах кераміки верхньої частини 6 Конструктивне виконання верхньої частини 6 насадка 4 висотою 2 L = (1,01-1,20)-° ~ Рі 2 Комп'ютерна верстка О Воробей і з пористістю 35-51% дозволить уникнути розвитку тріщин у керамічному матеріалі насадка 4 і забезпечує експлуатаційну надійність при ПОСТІЙНІЙ ЗМІНІ температурних полів у рекуперативному колодязі У даній конструкції газового пальника співвідношення зовнішнього діаметра насадки до внутрішнього діаметра повітряного короба дорівнює 0,71-0,94 забезпечує стійке горіння палива і повне його згорання в обсязі рекуперативного колодязя з обігрівом злитків з центра поді Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
