Пальник газовий інжекційний
Номер патенту: 48779
Опубліковано: 15.08.2002
Автори: Замбіцький Петро Юлійович, Лаврєнцов Євген Михайлович, Власюк Анатолій Васильович, Кучин Геннадій Петрович, Шатохін Віктор Васильович, Скрипко Валерій Якович, Гриценко Іван Федорович
Формула / Реферат
Пальник газовий інжекційний, що складається з газорозподільної камери і змішувача вхідного патрубка, який відрізняється тим, що змішувач і вхідний патрубок виготовлені із двох труб одного діаметра з проточками, виконаними таким чином, що при збиранні між ними утворюється конічний кільцевий проміжок (газорозподільна щілина), що з'єднується з газорозподільною камерою через отвори, при цьому кут нахилу газорозподільної щілини до осі змішувача становить 10°.
Текст

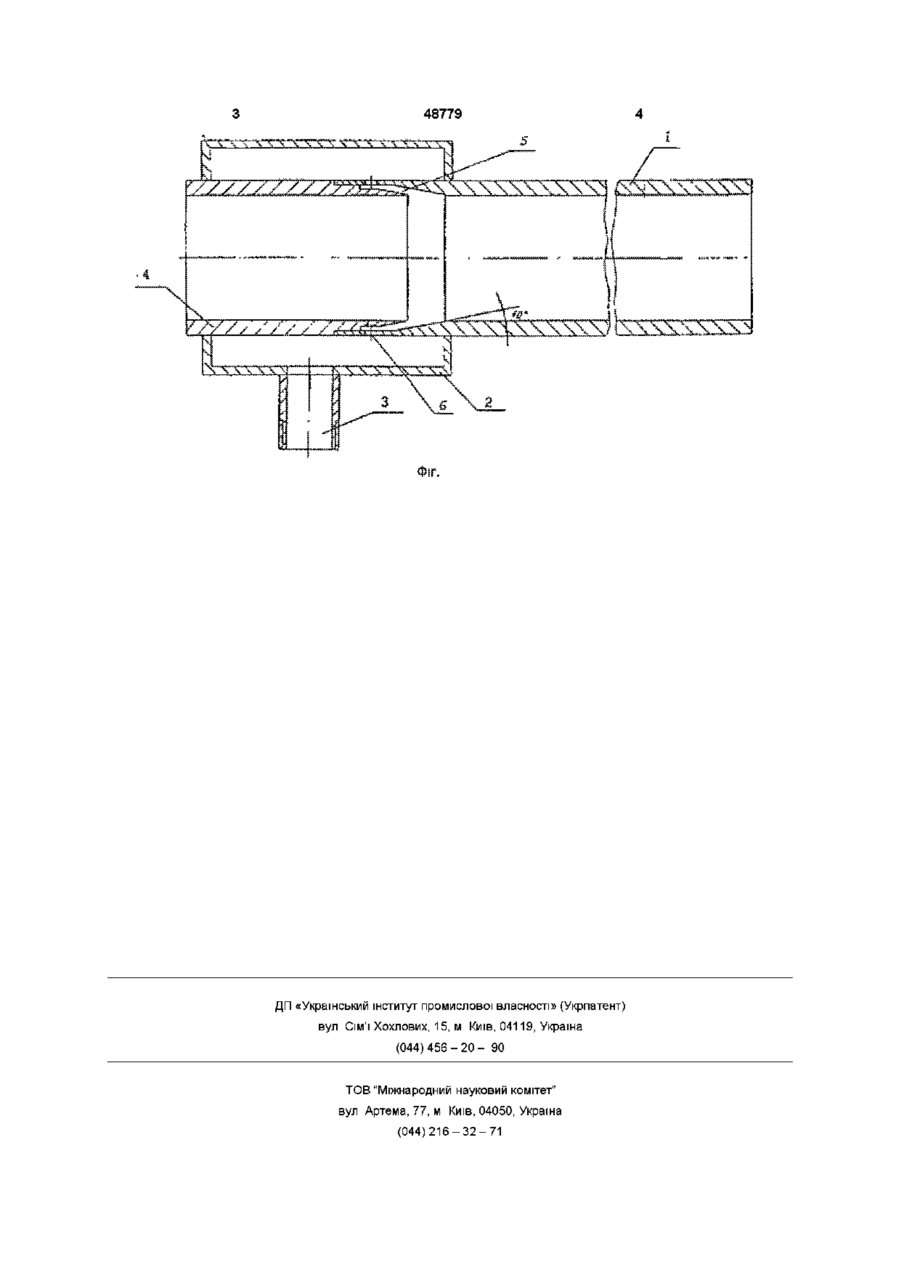

Пальник газовий інжекційний, що складається з газорозподільної камери і змішувача вхідного патрубка, який відрізняється тим, що змішувач і вхідний патрубок виготовлені із двох труб одного діаметра з проточками, виконаними таким чином, що при збиранні між ними утворюється конічний кільцевий проміжок (газорозподільна щілина), що з'єднується з газорозподільною камерою через отвори, при цьому кут нахилу газорозподільної щілини до осі змішувача становить 10° Порівняння заявленого рішення не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі техніки не дозволили виявити в них ознаки, аналогічні заявленим Винахід пояснюється кресленням Інжекційний пальник складається із змішувача 1, газорозподільної камери 2, штуцера підведення газу 3, вхідного патрубка 4, кільцевого проміжку 5 і отворів 6 Заявлений пальник працює таким чином Газ через штуцер 3 поступає в газорозподільну камеру 2 Через отвори 6 газ поступає в кільцевий зазор 5 і подається в змішувач Частина повітря, необхідного для горіння інжектується у вхідний патрубок 4 за рахунок енергії газової течи, а частина, яка залишилась за рахунок розрідження в топочному просторі В -змішувачі 1 проходить змішування газу і повітря Горіння паливоповітряної суміші здійснюється на виході із змішувача Як показали проведені дослідження при цій конструкції пальника (кут нахилу газорозподільної щілини до осі змішувача 10°) було досягнуто значного зменшення викидів в оточуюче середовище оксидів азоту Лытература 1 А С Иссерл ин Основи сжигания газового топлива Ленинград, «Недра» 1987,335с 00 48779 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюGas injecting burner
Автори англійськоюVlasiuk Anatoliiu Vasyliovych, Skrypko Valerii Yakovych, Kuchyn Hennadii Petrovych
Назва патенту російськоюГорелка газовая инжекционная
Автори російськоюВласюк Анатолий Васильевич, Скрипко Валерий Яковлевич, Кучин Геннадий Петрович
МПК / Мітки
МПК: F23D 14/02
Мітки: інжекційний, пальник, газовий
