Великопанельний будинок

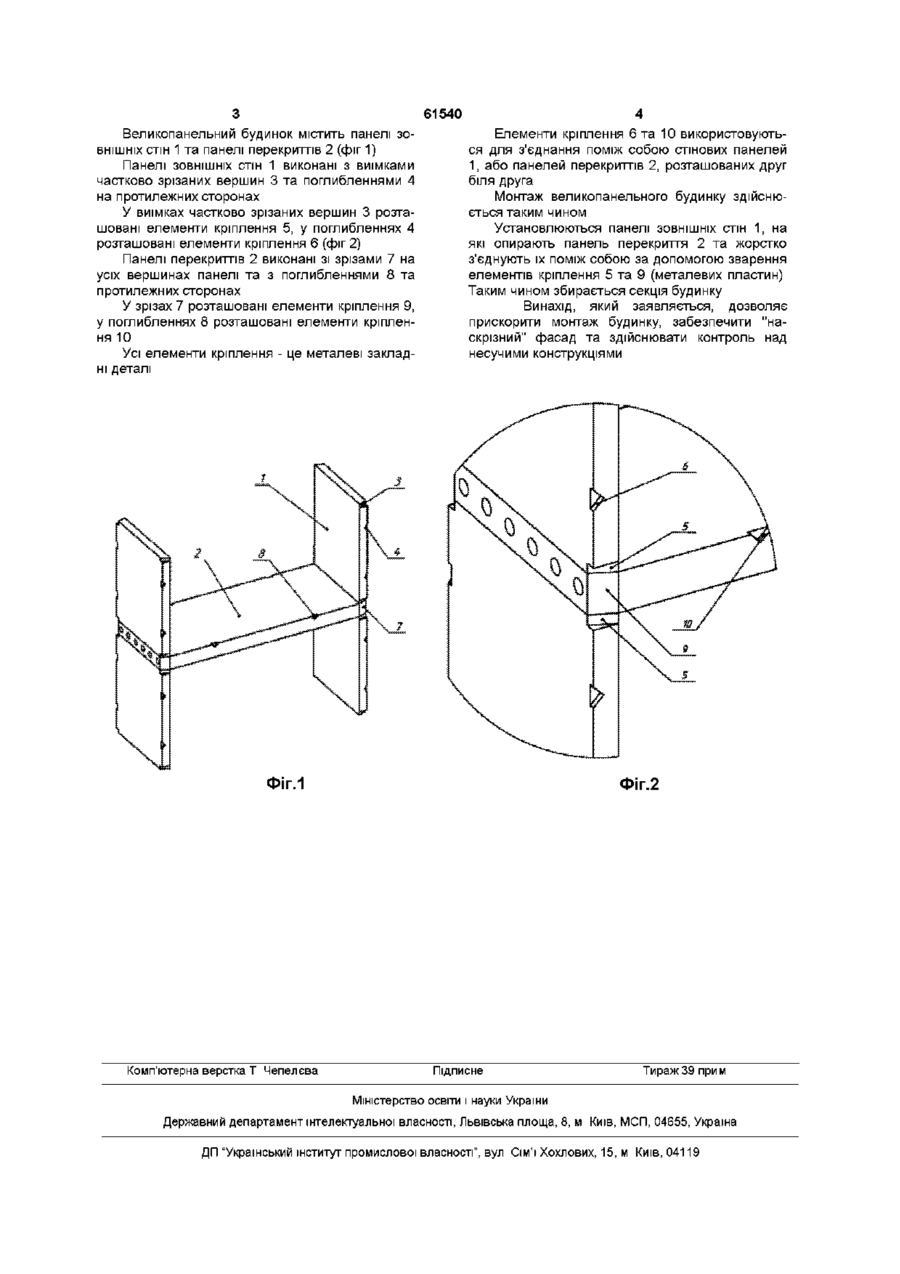

Великопанельний будинок, який містить панелі ЗОВНІШНІХ стін та панелі перекриттів, які обіперті з боків на панелі ЗОВНІШНІХ СТІН та жорстко з'єднані поміж собою за допомогою елементів кріплення, Винахід відноситься до будівництва і може використовуватися при спорудженні великопанельних житлових будинків Відома будівля, що містить СТІНОВІ панелі та панелі перекриттів, які виконані з клиновидними виступами з усіх торців, і які обладнані металевими кутиками та жорстко з'єднані поміж собою за допомогою зварення накладних деталей з металевими кутиками (див А С СССР №887757, МКИ Е04В2/72, 1979г) Найбільш близьким до запропонованого будинку є великопанельний будинок, що містить панелі внутрішніх стін, панелі ЗОВНІШНІХ СТІН, ви конані з клиновидними виступами по усім бічним граням, панелі перекриттів, які обіперти з чотирьох боків на СТІНОВІ панелі та жорстко з'єднані поміж собою Герметизуючі прокладки, які розташовані у стиках панелей, панелі перекриттів та внутрішніх стін мають опорні ребра, які розташовані по двох протилежних боках, виконані з клиновидними виступами по торцям та з клиновидними поглибленнями по бічних гранях, при цьому виступи панелей ЗОВНІШНІХ СТІН установлені в поглиблення ребер панелей перекриттів та внутрішніх стін (див А С СССР №1131990, Кп Е04Н1/00, 1980г) Дане технічне рішення обрано прототипом Прототип збігається з винаходом, що заявляється, у наявності слідуючих спільних ознак великопанельний будинок містить панелі ЗОВНІШНІХ стін, які обладнані елементами кріплення, панелі перекриттів, які обладнані елементами кріплення який відрізняється тим, що на усіх вершинах панелі перекриття виконані зрізи, у прямокутних площинах яких розташовані елементи кріплення, крім того, у панелі зовнішньої стіни елементи кріплення розташовані у виїмках частково зрізаних вершин, а на спряжуваних поверхнях панелей перекриттів та ЗОВНІШНІХ стін виконані заглиблення, які містять елементи кріплення, при цьому виїмки панелей ЗОВНІШНІХ стін зістиковуються зі зрізами панелей перекриттів Недоліками такого будинку є складність виготовлення панелей, завдяки наявності опірних ребер - висока собівартість панелей, завдяки підвищеної витрати бетону та арматури, крім того, присутність панелей внутрішніх стін обмежує розміри житлових кімнат В основу винаходу поставлено задачу створення великопанельного будинку в якому можливо здійснювати будь-яке планування внутрішніх приміщень при одночасному спрощенні виробництва панелей Поставлена задача вирішується тим, що великопанельний будинок, який містить панелі ЗОВНІШНІХ СТІН та панелі перекриттів, які обіперти з боків на панелі ЗОВНІШНІХ СТІН та жорстко з'єднані поміж собою за допомогою елементів кріплення, згідно з винаходом, на усіх вершинах панелей перекриттів виконані зрізи, у прямокутних площинах яких розташовані елементи кріплення, крім того, у панелі зовнішньої стіни елементи кріплення розташовані у виїмках Частково зрізаних вершин, а на спряжуваних поверхнях панелей перекриттів та ЗОВНІШНІХ стін виконані поглиблення, які містять елементи кріплення, при цьому виїмки панелей ЗОВНІШНІХ стін зістикуються зі зрізами панелей перекриттів На фіг 1 зображено фрагмент будинку у процесі зведення На фіг 2 зображено вузол та розташування елементів кріплення На фундаменті будівельного об'єкту здійснюють монтаж будинку О ю (О 61540 Великопанельний будинок містить панелі ЗОВНІШНІХ СТІН 1 та панелі перекриттів 2 (фіг 1) Панелі ЗОВНІШНІХ стін 1 виконані з виїмками частково зрізаних вершин 3 та поглибленнями 4 на протилежних сторонах У виїмках частково зрізаних вершин 3 розташовані елементи кріплення 5, у поглибленнях 4 розташовані елементи кріплення 6 (фіг 2) Панелі перекриттів 2 виконані зі зрізами 7 на усіх вершинах панелі та з поглибленнями 8 та протилежних сторонах У зрізах 7 розташовані елементи кріплення 9, у поглибленнях 8 розташовані елементи кріплення 10 Усі елементи кріплення - це металеві закладні деталі Елементи кріплення 6 та 10 використовуються для з'єднання поміж собою стінових панелей 1, або панелей перекриттів 2, розташованих друг біля друга Монтаж великопанельного будинку здійснюється таким чином Установлюються панелі ЗОВНІШНІХ СТІН 1, на які опирають панель перекриття 2 та жорстко з'єднують їх поміж собою за допомогою зварення елементів кріплення 5 та 9 (металевих пластин) Таким чином збирається секція будинку Винахід, який заявляється, дозволяє прискорити монтаж будинку, забезпечити "наскрізний" фасад та здійснювати контроль над несучими конструкціями ФІГ.1 Комп'ютерна верстка Т Чепелєва Фіг.2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
